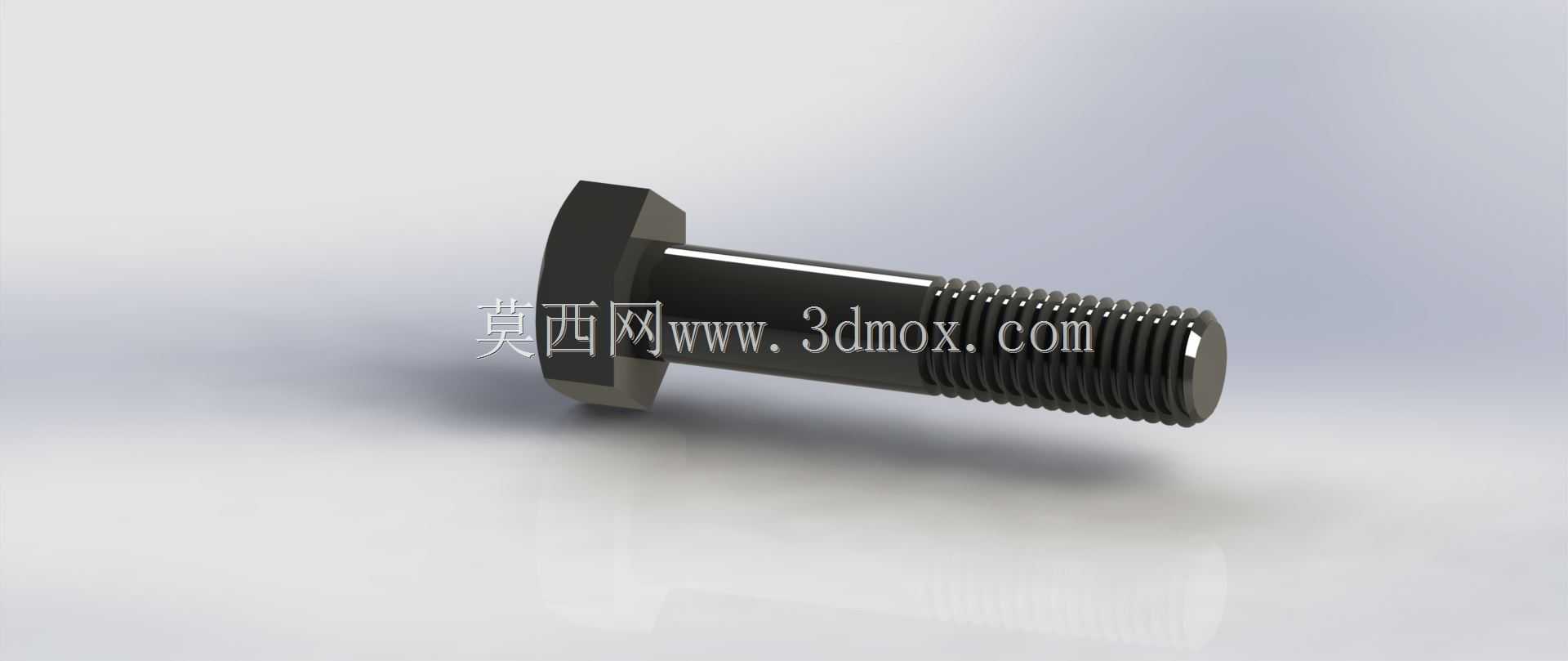

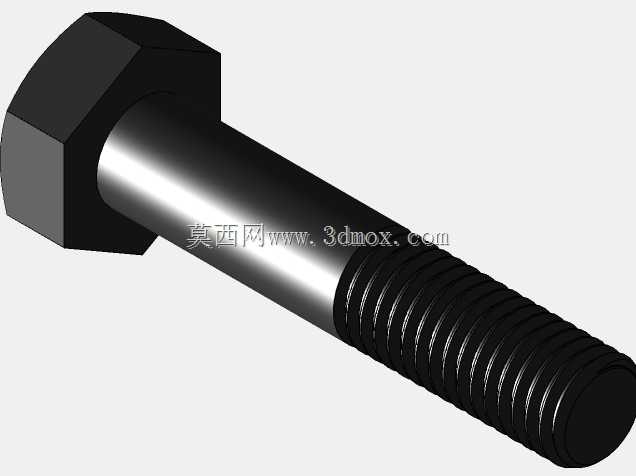

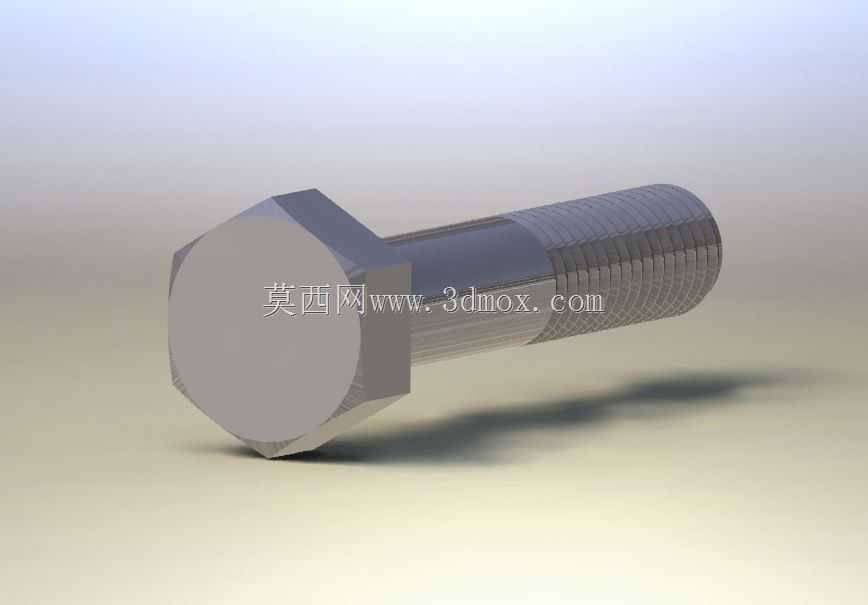

M10规格半牙外六角钢制紧固螺栓

　　在各类机械设备的装配环节，螺纹紧固件的选型直接决定了整机结构的连接可靠性，M10规格的半牙外六角螺栓是中等载荷连接场景下应用频次极高的一类标准件，这类螺栓的杆部设计分为光杆段与螺纹段两部分，光杆段直径与螺纹大径保持一致，装配时光杆段可穿过被连接件的光孔，承担径向定位与横向剪切载荷的传递作用，避免螺纹牙型直接承受剪切力导致的牙型变形、滑牙失效。从实际安装场景来看，这类螺栓常被用于设备机架的型材拼接、钣金护罩的固定、传动部件的基座连接等位置，50mm的总长度适配总厚度在35mm至42mm区间的被连接件组合，预留的螺纹段长度可配合平垫、弹垫以及六角螺母完成锁紧，安装时可采用普通开口扳手、套筒扳手或者电动扭矩扳手施加预紧力，

　　六角头部的六个受力面可均匀分散扳手的夹持力，不会因为局部应力过大造成头部棱角变形，反复拆装也能保持良好的受力状态。设计这类螺栓的三维模型时，需要重点还原几个核心结构特征：首先是六角头部的尺寸公差，头部对边宽度、头部厚度都要符合通用紧固件的尺寸规范，保证虚拟装配时扳手空间的预留符合实际工装要求，不会出现模型里能装配、实际现场扳手无法卡入的问题；其次是螺纹段的牙型参数，M10螺纹为标准粗牙螺纹，螺距1.5mm，建模时牙型角、牙顶间隙、螺纹收尾长度都要贴合实际加工成型的状态，不能出现牙型失真、螺纹收尾过于突兀的问题，避免后续做有限元分析时螺纹连接处的应力计算结果出现偏差；另外杆部与头部的过渡圆角也不能忽略，

　　这个位置是螺栓承受轴向拉力时的应力集中区域，合理的圆角尺寸可以大幅降低应力集中系数，模型还原这个细节也能帮助设计人员在做结构校核时更准确地判断螺栓的疲劳寿命。在不同的应用场景下，这类螺栓的锁紧搭配也有区别：如果是存在振动的设备连接位置，需要配合弹簧垫圈或者防松螺母使用，模型装配时也要预留出对应垫圈的厚度空间，避免计算螺栓有效长度时出现偏差；如果是有定位精度要求的连接场景，光杆段与被连接件的光孔可以采用小间隙配合或者过渡配合，这时候模型里光杆段的尺寸公差标注就需要明确，方便后续出工程图时给出合理的加工精度要求。很多刚入行的结构设计人员在选型这类螺栓时，容易只看螺纹规格忽略总长度与光杆段长度的匹配，比如被连接件总厚度过大，

　　导致螺纹旋合长度不足，或者光杆段过长导致螺母无法锁紧，在三维装配过程中就可以通过干涉检查、长度测量提前发现这类问题，这也是高精度标准件模型存在的实际价值——不需要设计人员反复核对手册上的尺寸参数，直接调用模型完成虚拟装配就能验证选型是否合理。从制造工艺的角度来看，这类钢制螺栓一般采用冷镦工艺成型头部，再通过滚丝工艺加工螺纹段，模型里的表面纹理也可以对应实际加工的状态，比如头部的冷镦成型面、螺纹段的滚丝纹理、杆部的表面处理层，这些细节虽然不影响装配干涉检查，但在做设备整体渲染、装配工艺演示的时候，可以提升整体的真实感，让方案展示更贴近实际生产的状态。另外在做设备维护的仿真模拟时，准确的螺栓模型也可以帮助维护人员判断拆装时的操作空间，比如螺栓头部距离周边部件的间隙是否足够扳手转动，是否需要采用特殊的加长套筒或者转角扳手，提前预判现场维护可能遇到的问题，减少设备后期的维护改造成本。
