家用简易坡度可调走步式跑步机结构设计

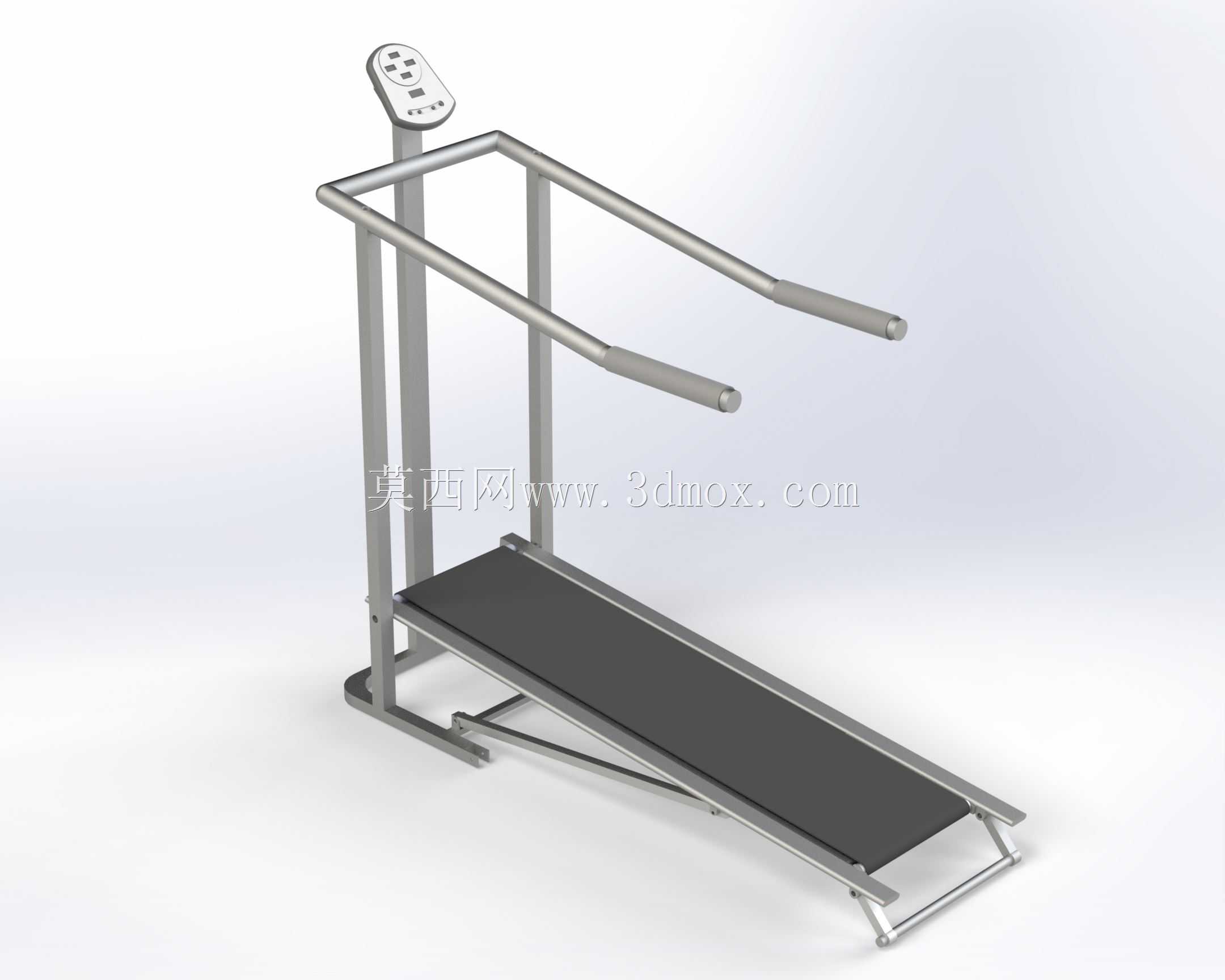

　　这款走步式跑步机的设计定位偏向家用轻量健身场景，区别于商用大负荷跑台的厚重结构，整体框架采用薄壁圆管弯折焊接成型，在保证结构刚度的前提下尽可能压缩整体自重，适配普通家庭室内摆放的承重与空间需求。从实际使用场景出发，设备没有配置大功率驱动电机，属于被动式走跑设备，依靠使用者自身迈步的摩擦力带动跑带运转，既省去了电控系统的复杂布线与维护成本，也避免了电机运转带来的噪音干扰，更适合高层住宅住户日常轻量活动使用，不会对楼下邻居造成噪音困扰。

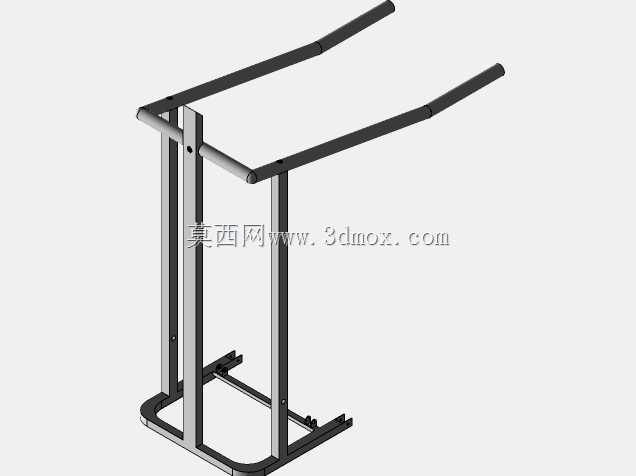

　　结构设计上，两侧扶手采用前后高低差的弯折造型，靠近立柱端的扶手高度更高，可供使用者起步或平衡感不足时抓握支撑，向前延伸的扶手段高度逐步降低，适配走跑过程中身体前倾时的手臂支撑姿态，扶手表面做了哑光防滑处理，避免手心出汗时抓握打滑。前端立柱顶部集成了简易的操作显示区域，可集成速度感应、运动时长计数等基础传感模块，不需要复杂的交互界面，仅保留最核心的运动数据展示功能，降低结构复杂度与后期故障概率。

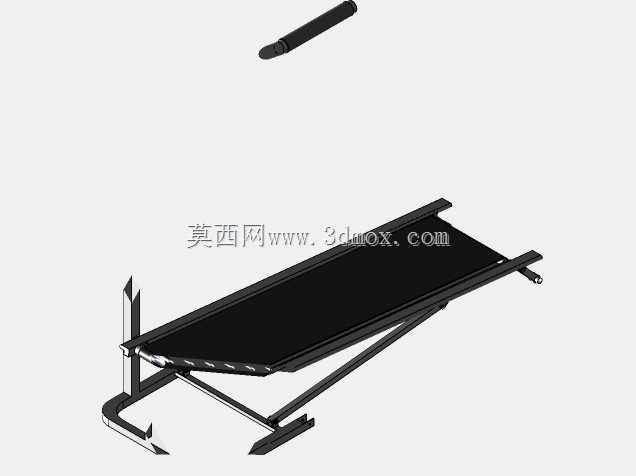

　　跑台部分采用倾斜式固定基础角度搭配后端可调支撑结构，使用者可根据自身运动强度需求，调整后端支撑的折叠卡位，改变跑台整体坡度，坡度调节范围覆盖0到15度区间，不同坡度对应不同的运动负荷，小坡度适合日常慢走活动，大坡度可满足爬坡有氧训练的需求。跑带采用耐磨防滑的PVC复合材质，跑板下方设置了均匀分布的弹性缓冲条，可在落脚时吸收部分冲击力，降低长期使用对膝关节、踝关节的冲击损伤，跑台两侧的边框采用与框架同材质的圆管弯折封边，没有突出的尖锐棱角，避免使用过程中磕碰受伤。

　　从安装边界尺寸来看，设备整体长度控制在1.2米左右，宽度不超过0.6米，扶手顶端距离地面高度约为1.1米，折叠后（将后端支撑收起后）整体厚度可压缩至0.2米以内，可直接塞入床底或靠在墙面角落存放，不会过多占用家庭室内空间。框架底部的四个支撑脚都配置了可调式橡胶脚垫，可根据摆放地面的平整度调整脚垫高度，保证设备放置时的稳定性，避免运动过程中出现晃动、移位的情况，橡胶材质同时也能起到防滑、减震的作用，进一步降低运动时的噪音传递。

　　设计过程中优先考虑了结构的易装配性，整体框架分为扶手组件、立柱组件、跑台框架组件三个大的装配模块，模块之间采用螺栓紧固连接，不需要复杂的焊接工装即可完成总装，普通用户参照装配说明即可自行完成组装，不需要专业安装人员上门。跑带的张紧结构设置在跑台后端的两侧，仅需要用内六角扳手调整两侧的张紧螺栓，即可调整跑带的松紧度与跑偏量，日常维护操作简单，不需要专业的维修知识。考虑到家用场景的使用人群覆盖全年龄段，设备整体没有设置外露的传动部件，所有转动结构都隐藏在跑台边框内部，避免儿童误触造成夹伤等安全隐患，扶手的承重经过校核，可承受最大100kg的侧向拉力，满足使用者在失衡状态下抓握支撑的强度需求。
