可旋转式机用台虎钳夹持工装结构设计

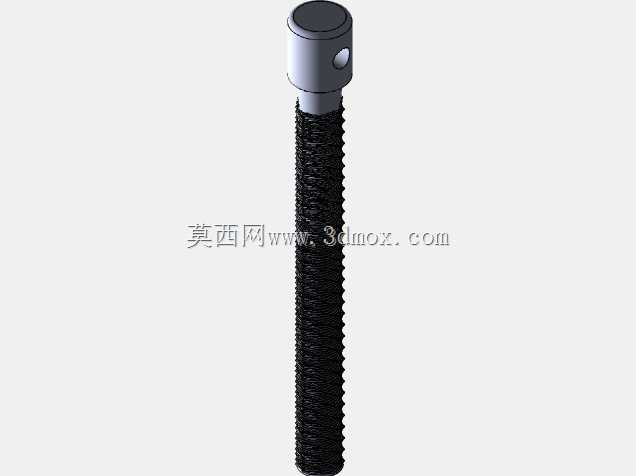

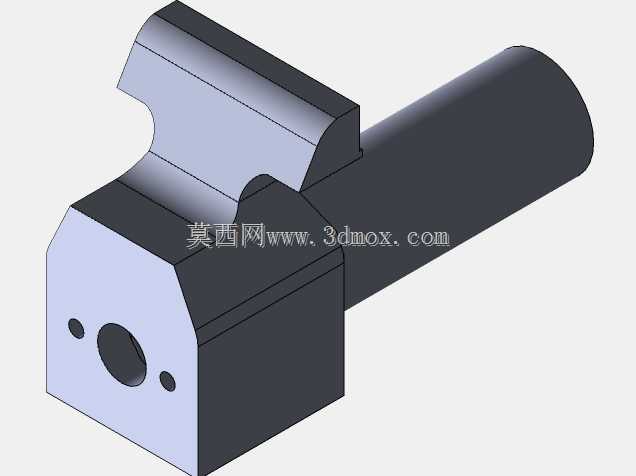

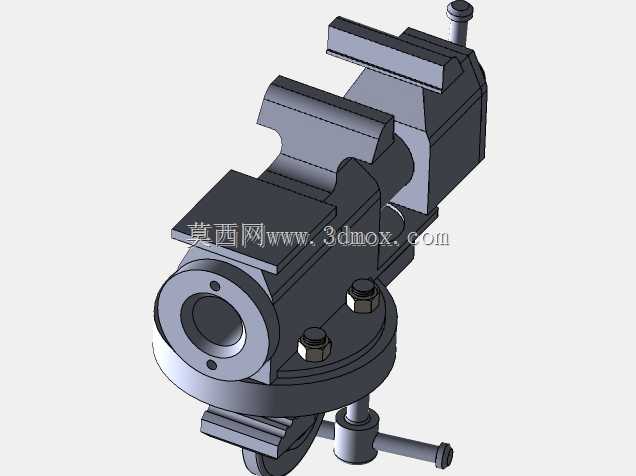

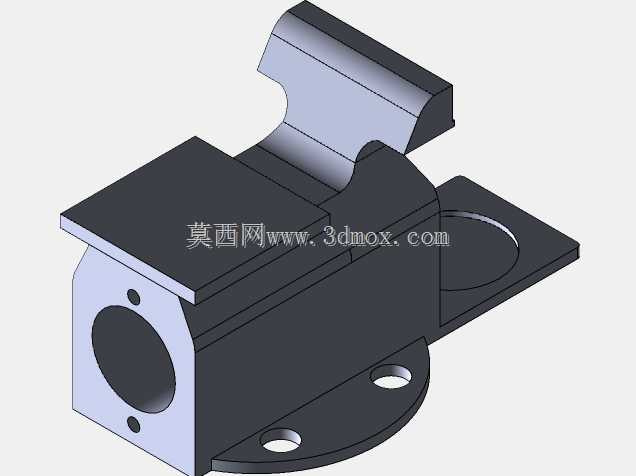

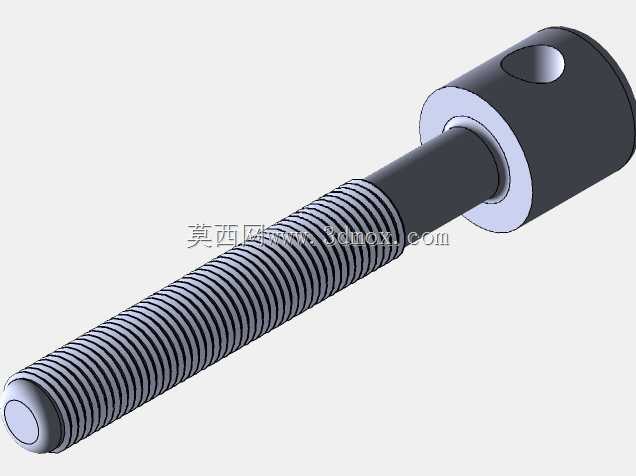

　　这款可旋转式机用台虎钳的结构设计，核心围绕钳工工位、轻型机加工工位的工件装夹需求展开，区别于固定式台虎钳的单一夹持朝向，其底座集成的回转结构可实现钳身360度水平方向转动，配合底座侧边的锁紧手柄，能够在任意角度完成钳身位置固定，适配不同加工角度下的工件装夹需求，无需反复松开工件调整装夹朝向，可有效减少工位操作中的重复装夹次数，提升单件加工的操作效率。从实际功能结构来看，钳身部分采用分体式铸造结构设计，活动钳身与固定钳身通过内置的梯形丝杆副实现传动，梯形丝杆的自锁特性能够保证夹持过程中不会因工件振动出现钳口松脱的问题，丝杆端部配套的加力杆接口可适配标准加力杆，在夹持大尺寸、高硬度工件时可通过加力杆增大夹持扭矩，保证装夹稳定性。

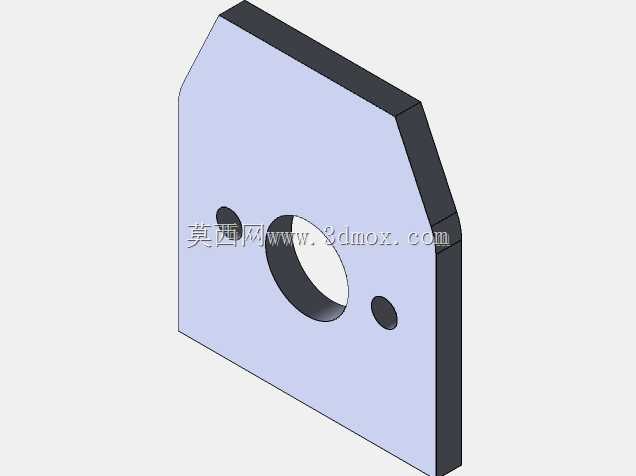

　　钳口部分采用可更换式结构设计，钳口板通过内六角螺栓固定在钳身夹持端，表面加工有交叉网纹，能够增大与工件接触面的摩擦力，针对不同材质的工件，可更换带软质垫层的钳口板，避免硬质钳口夹伤工件已加工表面，适配精加工零件的装夹需求。底座部分采用法兰式安装结构，底座圆周分布的螺栓孔可匹配标准钳工工作台的安装位，安装时通过T型螺栓将底座固定在工作台台面，安装边界需预留钳身旋转所需的周边空间，避免钳身转动时与工作台周边的工具架、量具摆放区产生干涉，整体安装后钳身顶面距离工作台面的高度符合人工操作的 ergonomic 要求，操作人员站立操作时手臂可自然搭放在钳身位置，减少长时间操作的疲劳感。从设计思路层面，

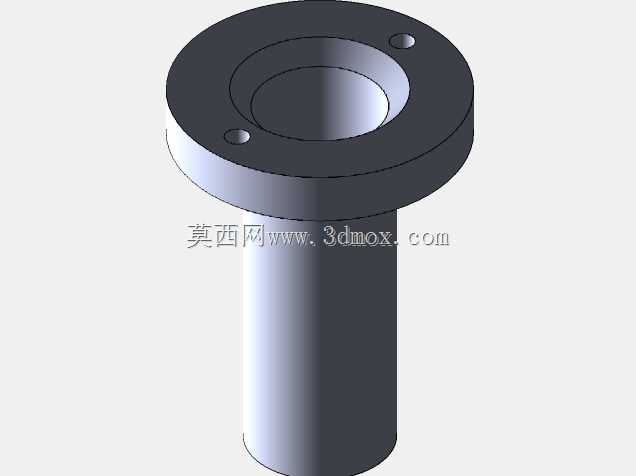

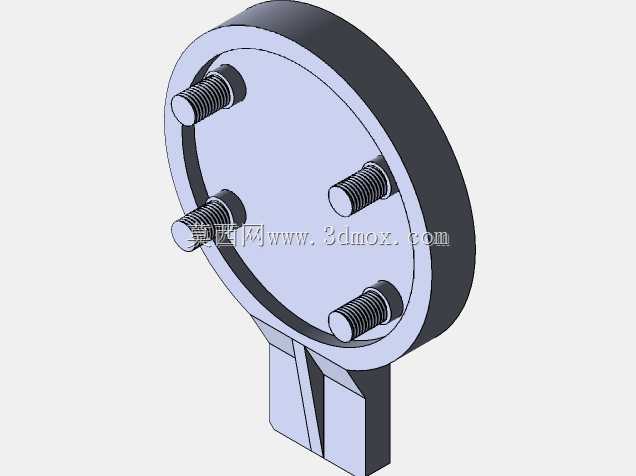

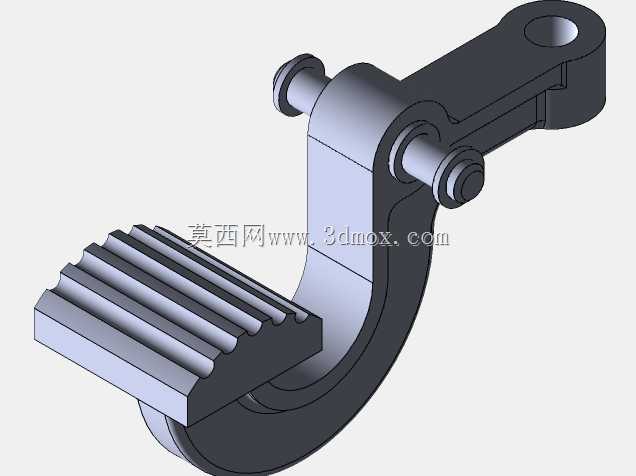

　　这款台虎钳在结构建模时充分考虑了实际加工中的装配公差配合，丝杆与螺母的配合间隙预留了合理的磨损补偿量，活动钳身与固定钳身的导轨配合面采用燕尾槽结构，相比平导轨结构具备更好的导向精度与抗倾覆能力，在夹持偏心工件时，燕尾槽结构可承受更大的偏载力矩，避免钳身出现卡滞、晃动的问题。底座的回转结构采用推力球轴承承载，转动时阻尼均匀，不会出现转动卡顿或者旷量过大的问题，锁紧机构采用偏心压紧结构，扳动锁紧手柄时可快速将回转盘与底座压紧固定，操作便捷无需反复旋拧锁紧螺母。在实际应用场景中，这款台虎钳除了常规的钳工锉削、锯削、錾削工位使用外，也可配套在轻型钻床、攻丝机的侧边工位，用于小型零件的钻孔、攻丝、铰孔工序的工件装夹，

　　其可旋转的特性能够让操作人员在不挪动身体位置的情况下，将工件待加工面调整到正对刀具的位置，尤其适合多面加工的小型轴类、板类零件的装夹作业。外形尺寸方面，钳口张开最大行程可覆盖常规小型零件的装夹尺寸范围，钳身整体宽度适配标准工作台的安装尺寸，不会占用过多的工作台操作空间，底座下方预留的排屑间隙可让加工产生的铁屑、碎屑自然掉落，避免碎屑堆积在回转缝隙中影响钳身转动灵活性。建模过程中对所有活动部件的运动行程都做了干涉检查，丝杆运动到最大行程位置时不会出现螺母脱出的问题，活动钳身移动到极限位置时与固定钳身的导轨配合长度仍满足导向要求，不会出现钳身歪斜的情况，所有连接螺栓的位置都预留了标准扳手的操作空间，后期维护拆卸时无需特殊工具即可完成钳口更换、丝杆润滑等常规保养操作。整体结构没有冗余的设计部件，所有结构都服务于装夹稳定性、操作便捷性的核心需求，没有为了外观效果增加无实际功能的装饰结构，完全贴合工业现场的实际使用需求。
