便携提手式小型承压储运气瓶结构

　　在工业气体短途转运、实验室气源补给、户外作业临时供气这类场景里，小型承压气瓶的结构合理性直接决定了搬运效率与使用安全，这款带一体化提手的小型气瓶结构，正是针对单人可携行的中小容量储运气需求做的结构优化。从实际使用场景出发，这类气瓶常被用于盛装低压惰性气体、小型焊接用燃气或者校准用标准气体，使用场景覆盖车间工位转用、户外检测作业、实验室台位供气等，不需要大型气瓶的固定支架，单人即可完成搬运移位，适配频繁更换用气点位的作业需求。

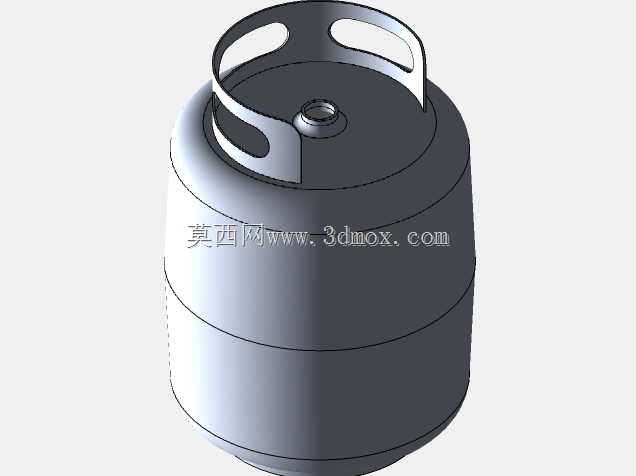

　　设计层面首先考虑的是承压结构的可靠性，瓶身采用三段式环向加强筋结构，没有采用直筒光面瓶身的设计，环向凸起的筋条一方面可以提升瓶身的环向承压能力，降低薄壁筒体在额定压力下的环向应力，另一方面在搬运或者临时放置时，筋条可以作为防滑结构，减少瓶身滚动移位的风险，即使在略有坡度的工作台面放置，也能依靠筋条的阻尼避免滑坠。顶部的提手采用一体化冲压成型的对称双孔结构，两个握持孔的尺寸适配成年男性手掌穿戴劳保手套后的握持空间，提手与瓶肩的过渡位置做了大圆角处理，避免应力集中，在满瓶状态下单手提携时，载荷可以均匀分散到整个瓶肩区域，不会出现局部应力过大导致的结构变形。

　　瓶口位置采用标准外螺纹接口设计，接口的凸台高度预留了减压阀、安全阀的安装空间，不需要额外加装转接接头即可匹配常规的小型气体调压阀，接口根部做了加厚处理，避免频繁拆装阀门时造成螺纹损伤，同时瓶口的密封面采用平面密封结构，适配常规的紫铜密封垫片，安装时不需要特殊工具即可完成可靠密封。从安装边界来看，瓶身整体为短粗型圆柱结构，相比同容积的细长型气瓶，重心更低，放置时的稳定性更好，底部为平底面设计，不需要额外配置底座即可直立放置在常规工作台面，占用的台面直径与瓶身最大外径一致，在狭小的实验台或者设备旁的空位即可放置，不需要额外预留过大的安装空间。

　　结构细节上，提手的开孔边缘做了卷边处理，握持时不会割伤手部，即使长时间提携满瓶，卷边的圆弧面也能分散手掌的压力，提升搬运的舒适度。瓶身的壁厚分布做了差异化设计，瓶底与瓶肩位置的壁厚略大于筒身中段，因为这两个位置是承压时的应力集中区域，适当增加壁厚可以在不显著增加整体重量的前提下提升整体结构的安全系数，筒身中段因为有环向加强筋的辅助，壁厚可以适当减薄，控制整体的自重，让单人搬运的负重控制在合理范围内。

　　在实际选型适配时，这类小型气瓶可以直接集成到小型自动化检测设备内部作为内置气源，因为整体外形规整，没有外凸的零散部件，设备内部预留对应直径的圆柱安装位即可完成固定，不需要设计复杂的抱紧结构，依靠瓶身的环向筋条即可完成轴向定位，避免设备移动时气瓶出现窜动。针对户外作业场景，短粗的外形在放入工具储运箱时也不会占用过多的异形空间，和其他工具混放时，圆滑的外表面也不会刮擦损坏其他设备的线缆或者外壳。

　　从结构建模的角度来看，整个模型的特征逻辑完全遵循实际加工工艺，瓶身采用旋压成型的工艺特征，提手与瓶肩的连接位置没有多余的拼接特征，符合一体化冲压成型的加工逻辑，所有的圆角、倒角尺寸都匹配实际加工的工艺要求，没有出现工艺无法实现的尖锐内角或者不合理的壁厚突变，在做有限元承压分析时，可以直接基于模型的壁厚分布划分网格，得到的应力结果和实际产品的受力状态高度吻合，不需要对模型做过多的工艺修正即可用于后续的工程验证。
