小型超声波探测移动机器人结构设计

　　这款小型超声波探测移动机器人，主要面向教学实训、入门级结构组装练习场景设计，也可作为近距离障碍物探测类小型移动设备的结构原型参考，适合刚接触机械装配、三维建模的从业者熟悉多零件配合的设计逻辑。从实际应用场景来看，这类小型超声波探测载体可适配桌面级环境探测任务、简单避障移动演示场景，也可作为传感类移动设备的结构验证载体，用来验证超声波探测模块在移动载体上的安装位置合理性、行走轮系与主体壳体的配合间隙是否满足运行需求。

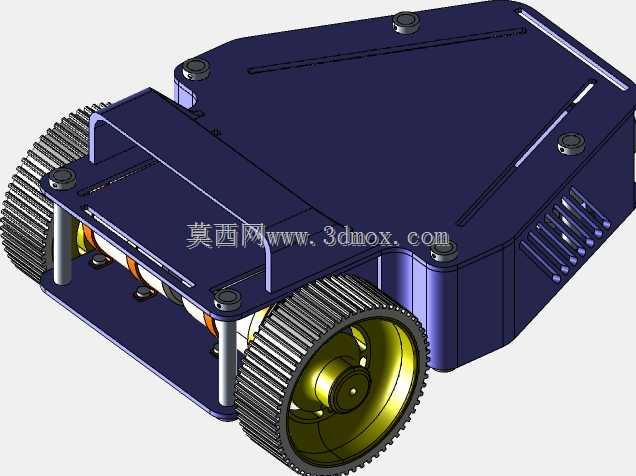

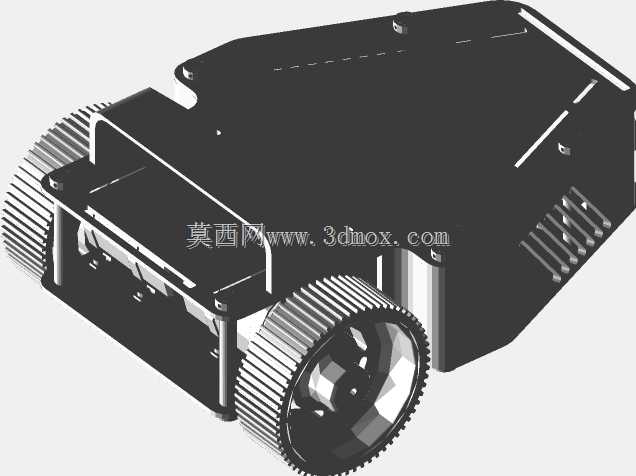

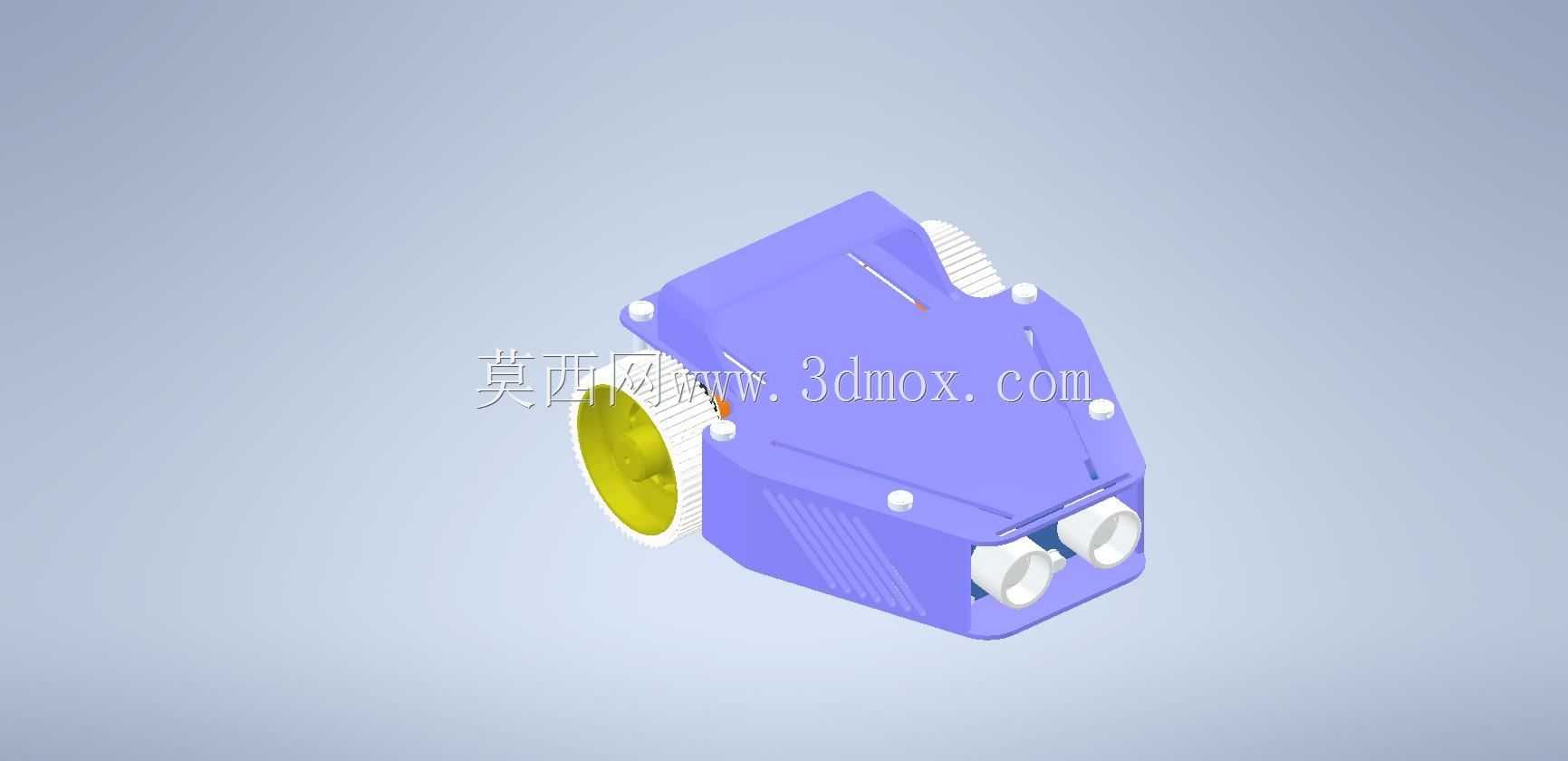

　　从功能特性上看，主体壳体采用一体化包覆式结构，将内部传动、电路容纳空间完全封闭，可避免装配练习过程中零散零件脱落，也能在实际运行时阻挡细小杂物进入内部干涉传动。前端预留两个超声波探测模块的安装位，采用嵌入式卡槽结构，无需额外紧固件即可完成探测模块的固定，安装时只需将模块对准卡槽推入即可完成定位，卡槽周边预留0.2mm的装配间隙，适配常规小型超声波收发模块的外形尺寸，保证探测端面与壳体前端面齐平，不会因突出结构在移动过程中发生碰撞剐蹭。侧面设置大直径行走轮，轮体采用齿形外缘结构，增大与接触面的摩擦力，轮轴与壳体连接处采用轴孔间隙配合，预留0.1mm的转动间隙，保证轮体转动顺畅无卡滞，轮体内部预留轮毂安装位，可适配常规小型直流驱动电机的输出轴连接，轴孔采用D型切面设计，避免传动过程中出现轴轮打滑的问题。

　　设计思路上完全遵循入门级装配练习的逻辑，所有外露紧固件均采用统一规格的小型圆柱头螺钉，壳体上的螺钉安装柱采用加厚结构，避免初学者反复拆装过程中出现柱体断裂的问题，每个零件的装配顺序都遵循从内到外的层级，没有需要特殊工装才能完成的装配步骤，徒手配合小型螺丝刀即可完成整机组装。壳体表面设置的条状防滑纹理，既可以提升手持装配时的摩擦力，也能在视觉上区分壳体的功能区域，纹理深度控制在0.3mm，不会因纹理过深积攒灰尘，也不会影响壳体的整体结构强度。顶部预留的小型安装凸点，可扩展加装小型指示灯、辅助传感模块，凸点内部带有螺纹孔，扩展时只需直接拧入对应规格的螺钉即可完成加装，无需对壳体进行二次打孔加工。

　　外形尺寸与安装边界方面，整机整体轮廓控制在掌心级大小，长度方向不超过120mm，宽度方向不超过80mm，高度方向不超过70mm，可在狭小的桌面空间内完成装配与运行测试。行走轮的外缘突出壳体侧面3mm，保证移动过程中壳体侧面不会与接触的障碍物发生剐蹭，底部预留5mm的离地间隙，可适配桌面、平整地坪等多种运行接触面，不会因地面微小凸起出现卡滞。前端探测模块的安装角度与水平面呈15度俯角，可有效探测前方5-30cm范围内的障碍物，探测范围覆盖整机移动方向的全部宽度，不会出现探测盲区。轮系的安装位置重心偏后，保证整机静止放置时不会出现前倾，移动过程中即使遇到微小台阶也不会发生翻倒。所有零件的分型面都设置在非外观面，装配完成后外表面无明显的合模线痕迹，各零件之间的配合缝隙控制在0.15mm以内，既保证装配顺畅，也不会出现缝隙过大影响外观的问题。内部容纳空间预留了足够的走线槽位，电路连接线可沿着壳体内壁的走线卡扣固定，避免传动过程中线路与运动零件发生干涉。
