多关节教学实训用夹持机械臂结构

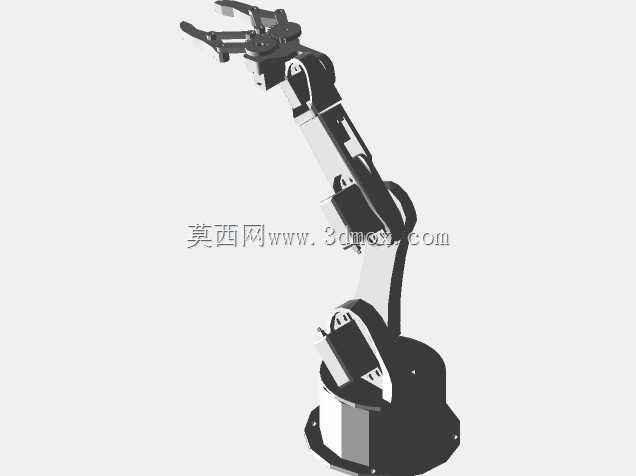

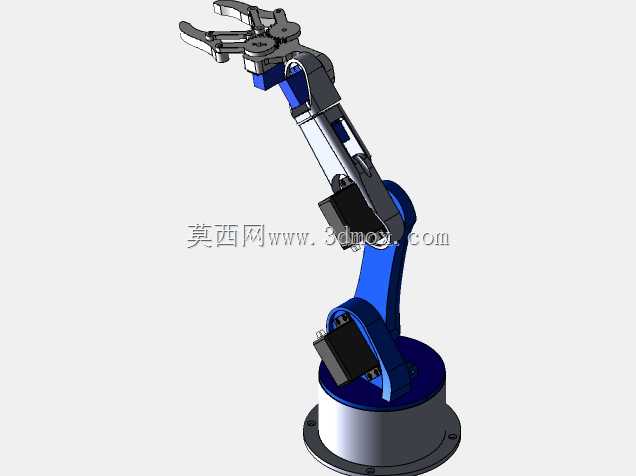

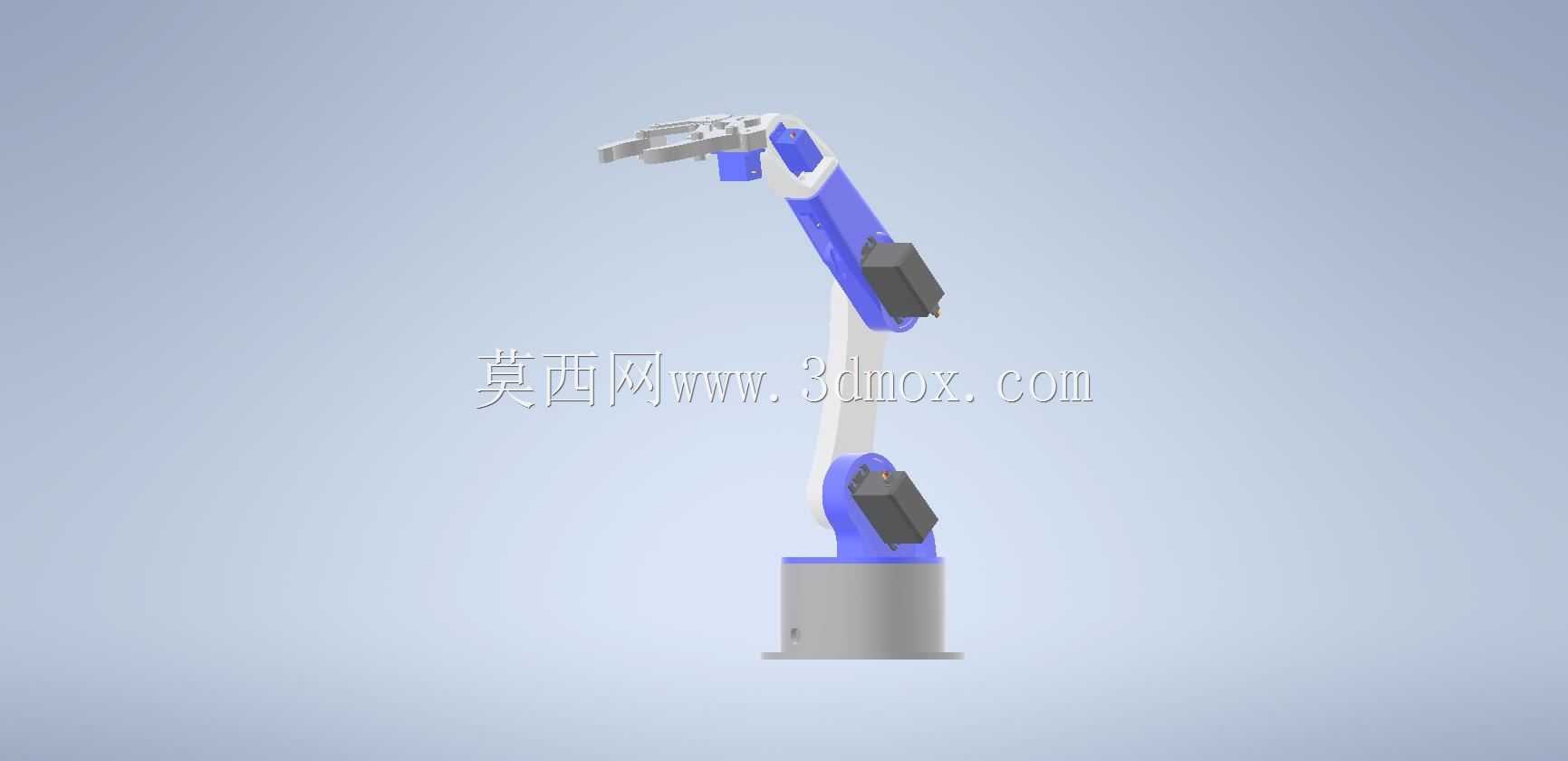

　　这款多关节夹持机械臂的结构设计，最初是面向职业院校、工科专业机械装配实训场景开发的，日常在教学场景中，学生可以通过拆解、重组各关节部件，熟悉串联式关节机械手的运动逻辑、装配公差配合要求，也能作为小型自动化演示工位的执行端，完成轻量工件的拾取、转运、定点摆放动作，适配教学演示台、小型桌面自动化实训平台的安装需求。从结构功能来看，这款机械臂采用串联多关节布局，底部为固定安装基座，基座内部预留了关节驱动件的安装空间，基座与大臂、大臂与小臂、小臂与末端夹爪之间均采用回转铰接结构，每个关节的铰接位置都设计了限位结构，避免运动过程中出现超程碰撞，同时各铰接面的配合公差按照IT7级精度设计，既保证关节转动的顺滑度，也能控制装配后的关节间隙，

　　减少运动过程中的末端抖动。末端采用平动式夹持爪结构，夹持面设计了防滑齿纹，可适配规则形状的小型工件夹持，夹持行程覆盖常见的教学用实训工件尺寸范围，夹爪的开合驱动件安装在小臂末端的安装位，传动路径短，夹持响应速度快。设计过程中，优先考虑了装配的易操作性，所有零部件的连接位置都设计了明显的装配定位基准，比如基座与安装台面的连接孔采用对称分布设计，安装时无需反复调整对位，大臂、小臂的结构件采用等壁厚设计，既控制整体自重，也保证结构件的刚性，在额定负载下不会出现明显的结构形变。安装边界方面，基座的安装孔位按照桌面实训平台的通用安装间距设计，固定时可直接通过螺栓锁紧在标准型材台面上，无需额外加工转接板；

　　机械臂完全伸展后的水平作业半径覆盖桌面实训台的常用操作区域，垂直运动范围可满足台面上不同高度工位的取放需求，各关节运动时的外围轮廓不会超出基座安装面的安全防护范围，避免实训过程中出现运动干涉。从实际应用的延伸性来看，这款结构除了教学实训场景外，也可经过简单的驱动件适配改造后，用于小型轻工生产线的轻载物料转运，比如电子元器件的上下料、小型注塑件的取件工位，结构本身的模块化设计也方便使用者根据实际需求更换末端执行器，比如替换成吸盘、喷枪等部件，拓展不同的作业功能。在建模过程中，各部件的装配关系完全按照实际装配逻辑搭建，每个连接位置的紧固件、铰接轴都做了独立建模，学习者可以通过模型直观看到各零件的装配顺序、配合关系，

　　理解关节处的转动副约束逻辑，避免实际装配时出现零件错装、干涉的问题。结构的外形设计上没有多余的装饰性结构，所有外轮廓都是基于功能需求设计，比如大臂外侧的走线槽结构，可将关节驱动的线缆内置收纳，避免运动过程中线缆剐蹭外部结构，小臂处的减重槽在保证结构强度的前提下降低了运动部件的惯量，让关节运动更平稳。
