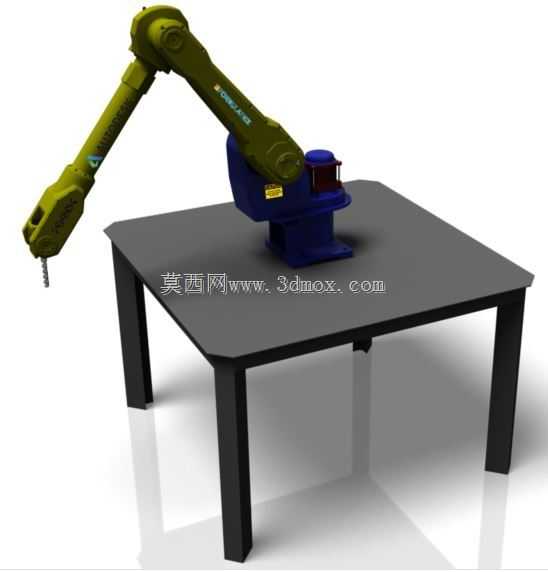

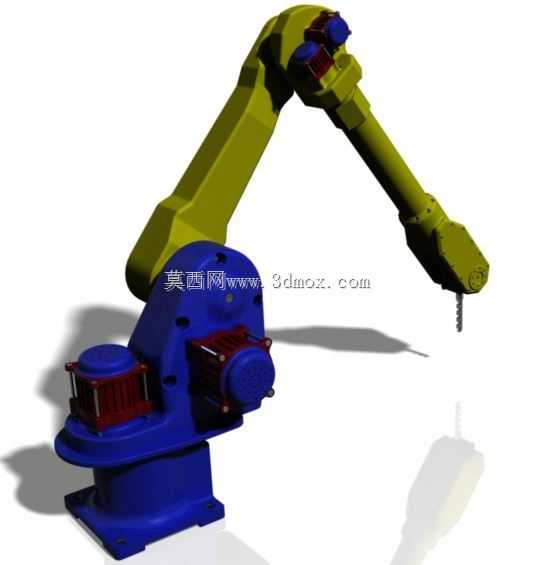

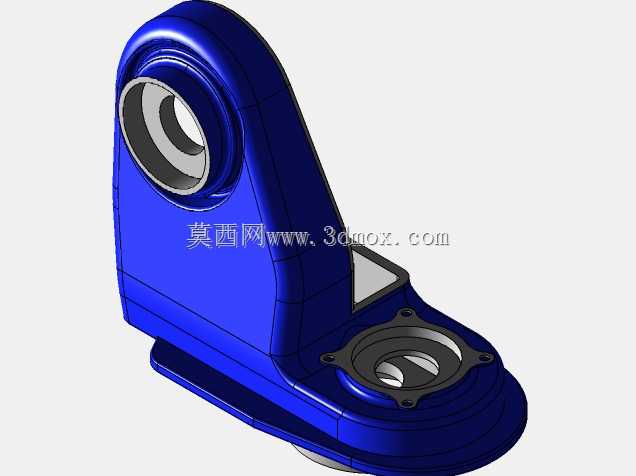

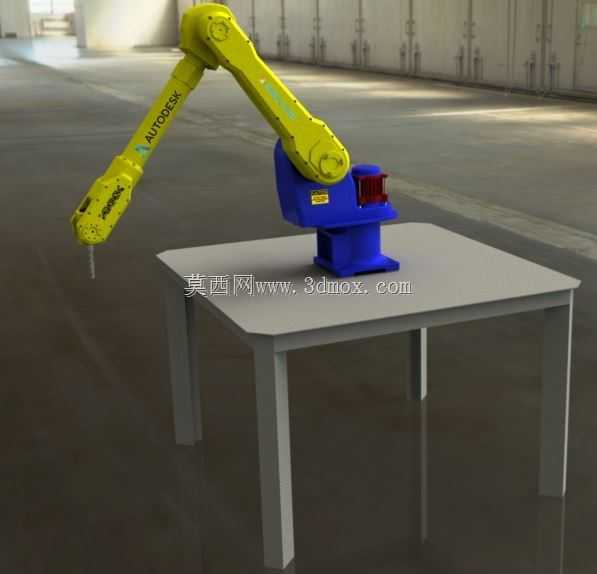

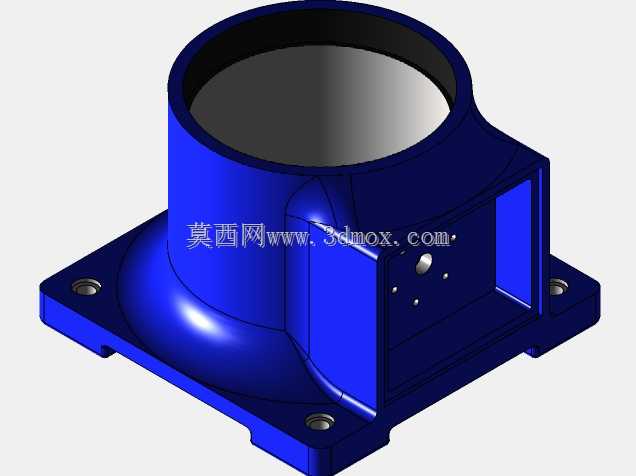

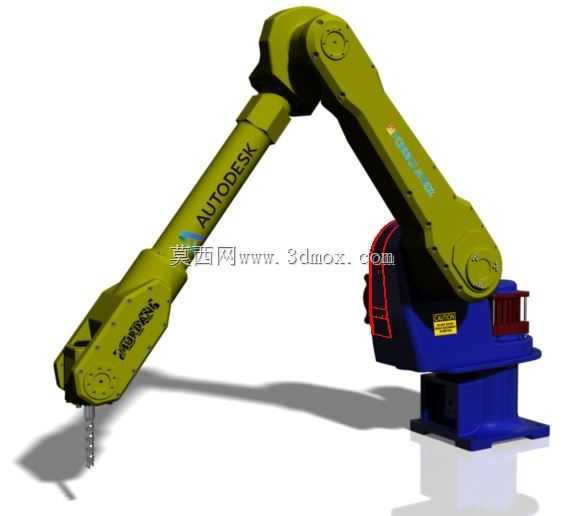

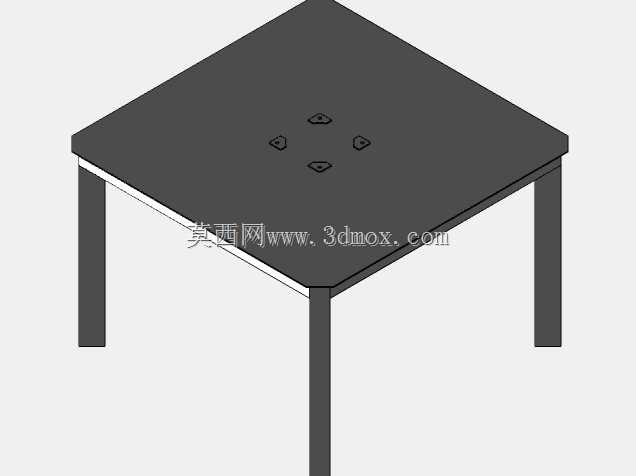

这款六轴串联机械臂的结构设计,核心面向3C电子装配、小型零部件上下料、涂胶点胶以及轻载焊接辅助工位的作业需求,在布局阶段就优先考虑了中小负载工况下的动作覆盖范围与关节刚性平衡,没有盲目追求大负载冗余设计,适配多数离散制造场景里的轻量自动化改造需求。从结构分层来看,底座采用方形法兰安装结构,安装孔位按照通用工业机器人的安装基准做了对称布局,安装面预留了足够的走线空间,底座内部的腔体可以容纳伺服驱动线缆、气源管路的走线与固定,避免机械臂在大角度回转时线缆出现拉扯磨损,底座回转支承的选型匹配了整机最大伸展状态下的倾覆力矩,即使臂展完全伸至最远作业点,底座的回转精度保持性也能满足0.02mm级的重复定位要求。

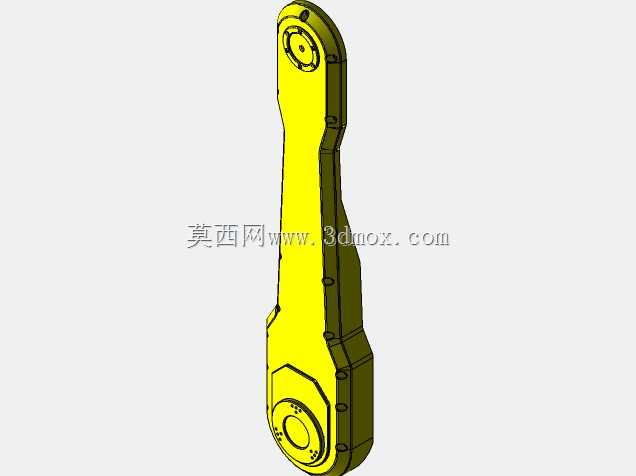

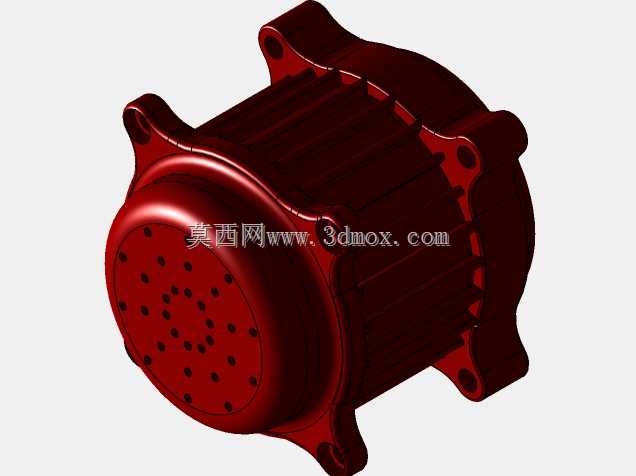

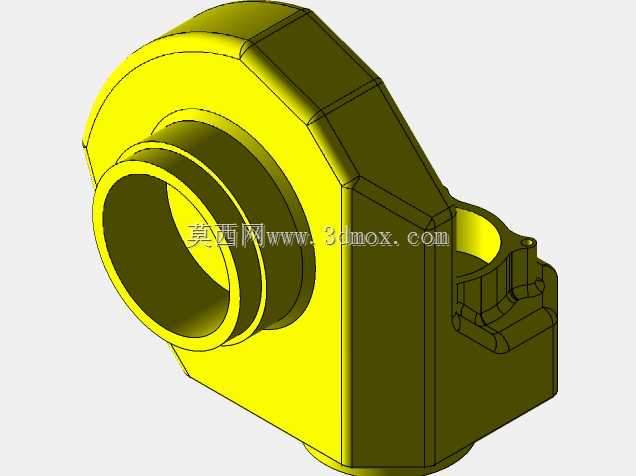

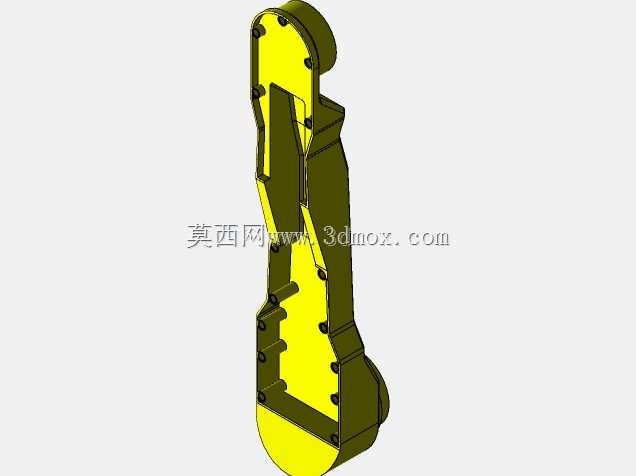

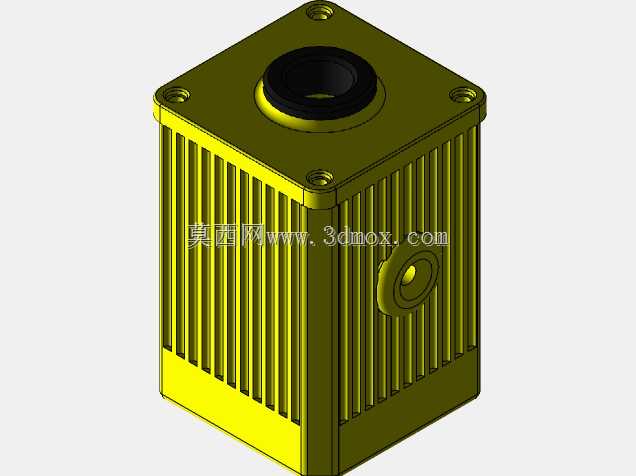

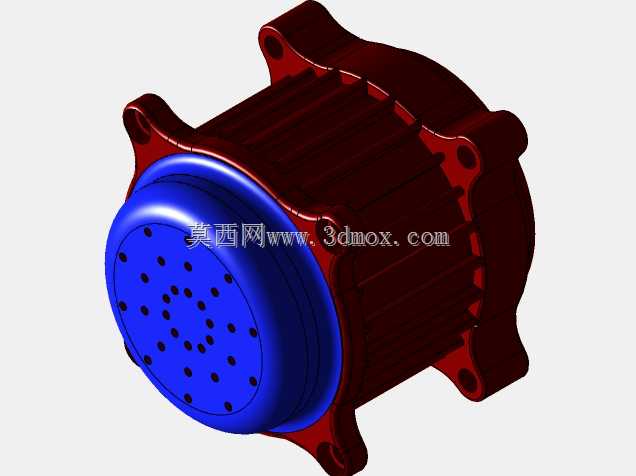

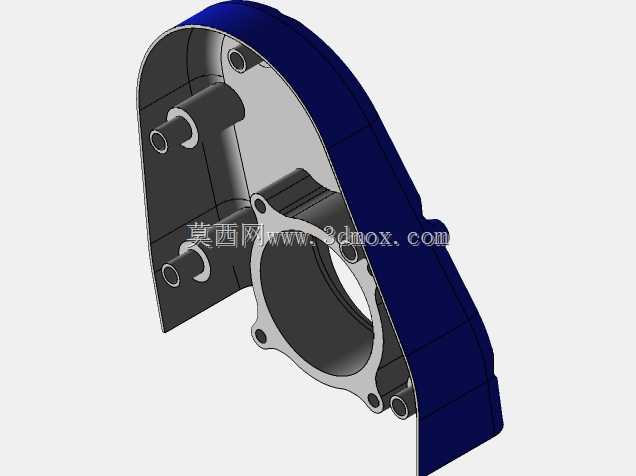

大臂与腰座的连接关节采用了交叉滚子轴承的支撑结构,相比传统深沟球轴承加角接触轴承的组合,交叉滚子轴承可以同时承受径向、轴向与倾覆力矩,在相同关节尺寸下能获得更高的支撑刚性,大臂的外形采用了变截面的流线型结构,不是等截面的直臂设计,这种结构在保证臂体抗弯强度的前提下,尽可能削减了非受力区域的材料厚度,降低运动部件的惯量,让关节驱动电机的负载率控制在合理区间,避免高速启停时出现过流报警。肘部关节的传动结构采用了伺服电机加谐波减速器的直连方案,没有额外增加同步带传动环节,减少了传动背隙的来源,肘部的走线槽沿着臂体内部的空腔布置,所有线缆都通过拖链分段固定,每个关节的回转极限位置都预留了硬限位块安装位,同时在结构上做了机械死点限位,

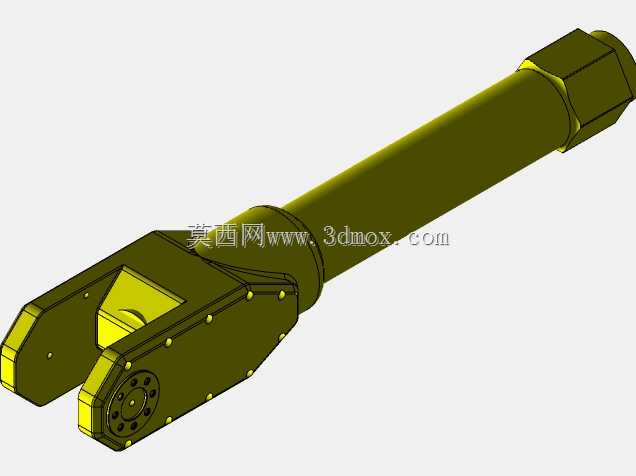

避免软件限位失效时臂体出现超程碰撞。小臂部分的长度匹配大臂的回转半径,两者的运动范围做了耦合优化,在常见的站立安装工况下,作业覆盖范围可以形成半径1.4米左右的球形作业域,能够覆盖常规工作台面的上下料点位,不需要额外增加外部行走轴就能满足多数工位的作业需求。腕部采用了三轴汇交的结构设计,三个关节的回转轴线交汇于同一点,这种结构的运动学解算难度更低,轨迹规划时的姿态调整更顺滑,末端法兰的安装尺寸符合通用工业机器人的末端执行器安装标准,可以直接适配夹爪、吸盘、焊枪、涂胶头等多种末端工具,不需要额外做转接法兰的定制。从安装边界来看,底座安装时需要预留至少200mm的周边检修空间,底座下方的走线孔需要对应地基的穿线位置,
整机直立状态下的最大高度约1.7米,安装时顶部需要预留至少300mm的安全空间,避免大臂仰起时与顶部的防护结构或者厂房横梁发生干涉。在实际工况适配中,这款机械臂的关节速度参数做了分档匹配,腰座回转的最大速度适配长距离移位的需求,腕部关节的最大速度更高,适配末端姿态快速调整的涂胶、分拣作业需求,臂体的所有外轮廓都做了圆角过渡处理,没有尖锐的凸棱结构,即使在人机协同的半封闭工位作业,也能降低碰撞时的伤害风险。结构设计阶段还考虑了维护便利性,每个关节的减速器注油口都布置在臂体的外侧,不需要拆解臂体外壳就能完成定期的润滑脂加注,电机编码器的接线插头都预留了快拆接口,后期更换关节电机时不需要重新梳理整根线缆,能大幅缩短现场维护的停机时间。臂体的材质选择上,非承力的外壳部分采用了轻量化的铝合金材质,承力的关节连接座采用了高强度铸铁,兼顾了轻量化与结构刚性,在额定5kg负载的工况下,臂体末端的静态变形量控制在0.1mm以内,能够满足精密装配作业的精度要求。
