适配ABB搬运机器人的夹袋夹持机构

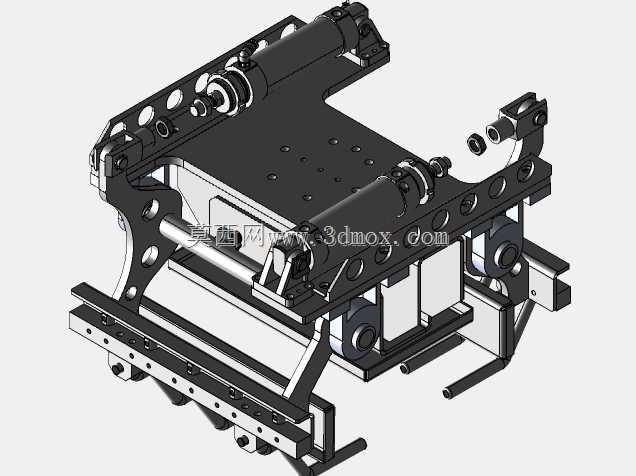

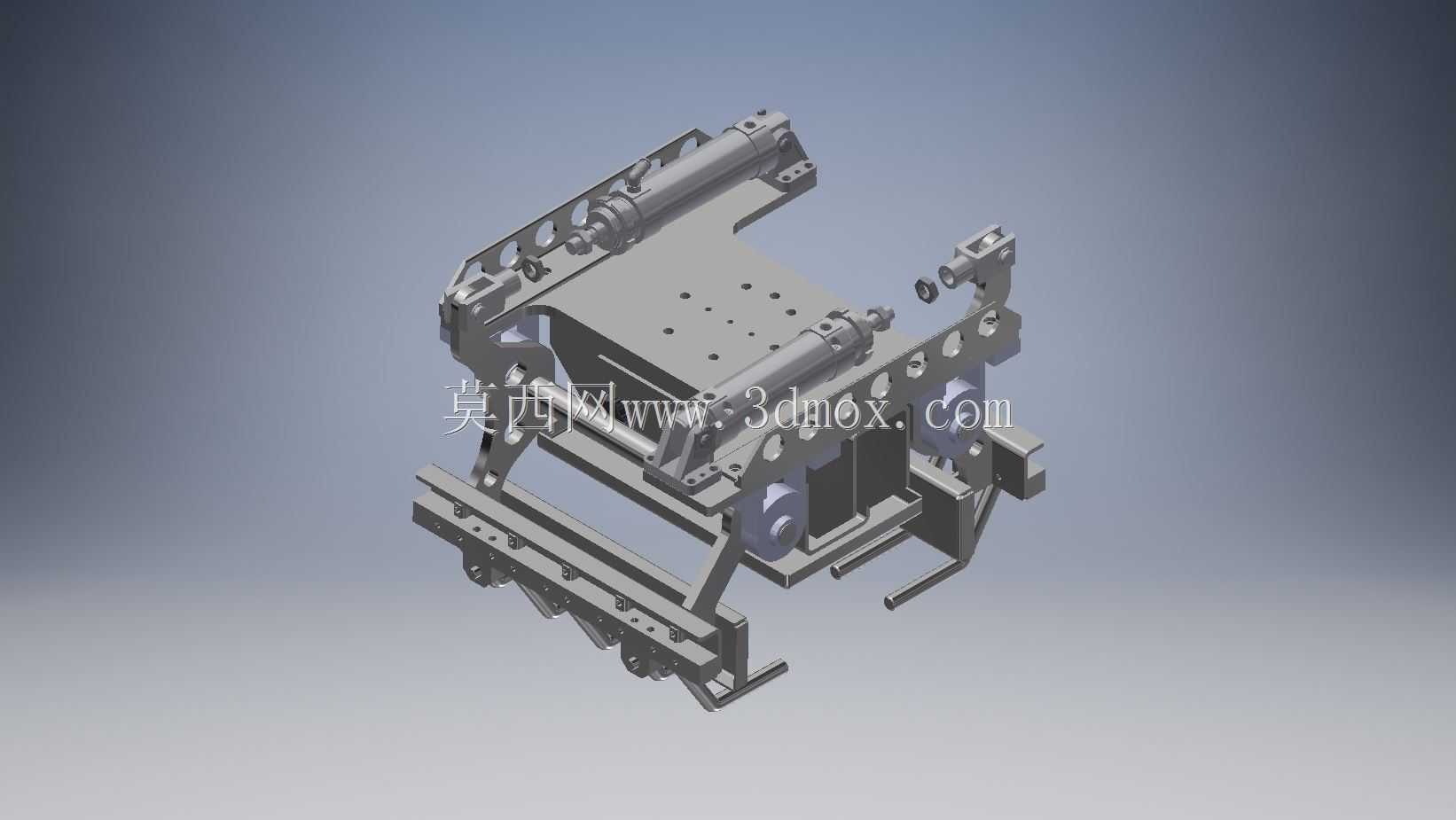

　　这套夹持机构是专为袋装物料自动化搬运场景开发的机器人末端执行器，可直接适配ABB系列搬运机器人的末端法兰接口，在粮油、饲料、化工原料、建材等行业的袋装成品码垛、拆垛、转运工位上应用广泛，能够替代人工完成5-50kg规格编织袋、纸袋包装物料的抓取与转移作业，解决传统人工搬运袋装物料时劳动强度大、粉尘接触风险高、码垛精度不稳定的问题。从结构设计来看，整套机构采用双侧对称夹臂布局，主体承载框架采用高强度铝合金型材拼接加工，在保证整体结构刚性的前提下尽可能降低末端负载重量，避免机器人负载余量被过多占用，夹臂的开合行程覆盖常规袋装物料的宽度范围，可适配不同幅宽的包装袋，夹臂内侧预留了防滑衬板的安装位，现场可根据袋装物料的外包装材质更换橡胶、

　　聚氨酯或者齿形金属衬板，避免夹持过程中出现包装袋滑脱、破损的情况。驱动部分采用气动执行元件作为动力源，相比电动驱动方案，气动驱动的响应速度更快，夹持力可通过气源压力灵活调节，针对不同重量、不同外包装强度的物料，可在0.3-0.7MPa的气源压力区间调整夹持力，既保证夹持可靠性，也不会因为夹持力过大挤破内装物料或者损坏包装袋。机构的安装边界完全匹配ABB搬运机器人的标准末端法兰尺寸，法兰连接面预留了对应规格的定位销孔与螺栓过孔，现场安装时无需额外制作过渡连接板，直接对接即可完成机械安装，气路接口采用标准快插接头设计，对接车间集中气源即可完成动力连接，同时机构上预留了传感器安装位，可加装夹臂到位检测、物料存在检测的传感元件，

　　直接接入机器人的IO控制系统，实现抓取动作的闭环反馈，避免空抓、夹取不到位引发的物料掉落事故。在实际产线应用中，这套机构可配合输送线完成自动上料抓取，当袋装物料到达抓取定位工位后，机器人带动夹袋器移动到物料正上方，双侧夹臂同步闭合夹紧包装袋的上部区域，确认夹持到位后机器人带动物料移动到目标码垛位置，夹臂张开释放物料，整个动作循环可在3秒内完成，相比传统的吸盘式末端执行器，这种夹持式结构对于表面有褶皱、透气性强的编织袋物料适应性更强，不会出现吸盘漏气导致的抓取失效问题，也不会在包装袋表面留下吸盘吸附的痕迹，对外包装外观有要求的成品物料场景适配性更好。设计过程中对夹臂的运动轨迹做了干涉校验，夹臂开合全程不会与机器人本体、周边输送线设备、

　　码垛托盘发生碰撞，机构的所有活动铰接点都采用自润滑轴承配合硬化销轴，长期往复运行下的磨损量极小，日常维护仅需定期检查铰接点的润滑状态与紧固件的松紧度即可，无需复杂的保养操作。夹臂的夹持位置做了优化设计，夹紧点选在包装袋上部封口下方的冗余区域，不会挤压到袋内的盛装物料，避免颗粒、粉状物料在夹持过程中出现包装袋破损漏料的问题，同时夹臂的下沿做了向上的折弯托边，在夹持搬运过程中可对包装袋底部形成辅助承托，即使大重量物料在搬运过程中出现包装袋轻微下滑，托边也能兜住物料避免掉落，进一步提升作业的可靠性。整套机构的管线全部采用内置布局，气路管线沿着主体框架的内侧走线，外部加装拖链防护，避免机器人高速运动过程中管线与周边设备发生剐蹭磨损，延长管线的使用寿命，也减少了外部管线积尘的问题，适合在粉尘较多的饲料、建材加工车间环境下长期运行。
