SPX均质混合加工中试装置三维结构

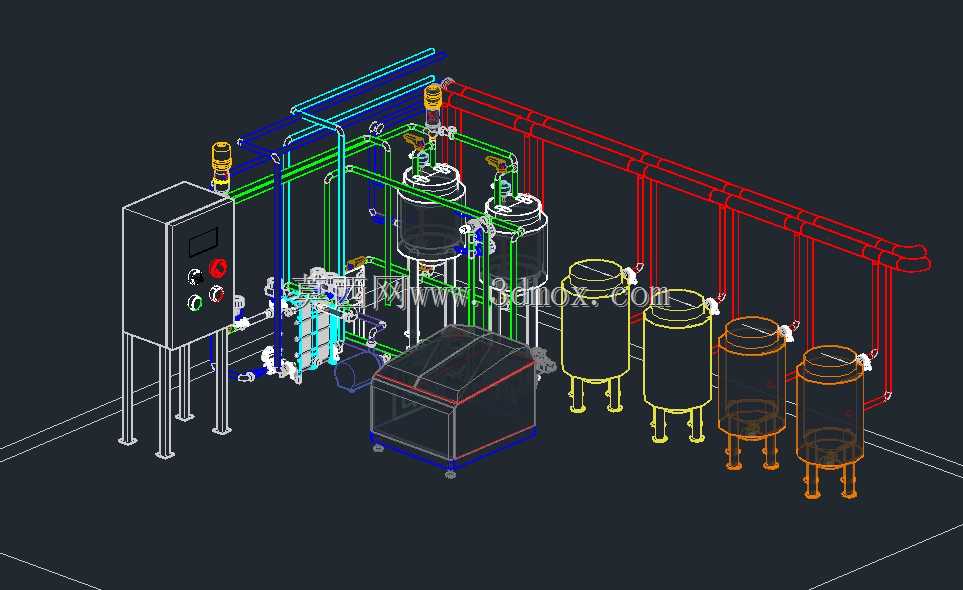

　　这套均质混合加工中试装置，主要面向食品饮料、精细化工、生物医药行业的小批量配方验证、工艺参数摸索场景，是量产线落地前必不可少的工艺验证载体，可完成物料的配比投料、均质乳化、混合搅拌、暂存中转、管路输送全流程中试作业，避免直接搭建量产线带来的工艺适配风险。从结构布局来看，整套装置采用撬装式集成设计，所有罐体、管路、电控元件、均质主机均集成在同一撬装底座上，现场安装仅需对接进料、出料、公用工程接口即可投入使用，大幅缩短中试线搭建周期。装置左侧设置独立落地式电控柜，柜体采用碳钢喷塑工艺，面板集成急停按钮、启停开关、状态指示灯、参数调节旋钮，所有控制线缆沿柜体底部穿线孔引出，沿管路支架内侧敷设至各用电点位，线缆排布预留15%左右的冗余长度，

　　方便后期检修更换元件。紧邻电控柜的是板式换热单元，通过不同颜色的管路与主罐体连通，蓝色管路对应冷却介质回路，绿色管路对应待处理物料回路，红色管路对应加热介质或成品输送回路，不同颜色的管路标识可有效避免现场操作人员接错接口，降低运维失误概率。核心均质单元采用SPX系列均质机主机，主机上方配置两台带搅拌功能的配料罐体，罐体顶部安装进料口、呼吸器、搅拌驱动电机，罐体侧壁设置液位观察视镜、温度检测接口，罐体底部采用锥底设计，排料无残留，锥底出料口通过卫生级快装接头与均质机进料口连通，减少物料输送过程中的残留死角。均质机主机外侧设置透明防护外罩，既可以观察设备运行状态，也能避免操作人员误触运动部件，防护罩采用快拆式固定结构，

　　日常维护时无需工具即可快速拆卸。沿物料流向往后，依次排布四台暂存中转罐体，罐体采用支腿式安装，支腿底部配置可调脚杯，可根据现场地面平整度调节罐体水平度，每台罐体顶部均设置进料口、排气口，侧壁设置取样阀，方便在中试过程中随时取样检测物料参数，罐体之间通过红色工艺管路连通，管路上配置卫生级球阀、止回阀，可灵活切换物料流向，实现不同工艺路线的验证需求。整套装置的管路排布采用分层架空设计，主管路沿装置后侧的管架统一敷设，分支管路从主管路侧方引出至各设备接口，管路转弯处采用大半径弯头，减少流体输送阻力，所有管路连接均采用卫生级快装卡箍结构，拆卸清洗方便，满足食品、医药行业的卫生级要求。从安装边界来看，

　　整套装置撬装底座的长度方向预留了100mm的操作维护空间，宽度方向两侧各预留800mm的操作通道，高度方向最高点位为罐体顶部的呼吸阀，距离地面高度约2.8米，可适配常规层高3.5米以上的中试车间安装需求。设计过程中充分考虑了中试场景的灵活性需求，所有罐体的容积、搅拌转速、均质压力、换热温度均可根据不同的工艺需求进行参数调整，管路预留了多个备用接口，可根据试验需求外接其他处理单元，拓展装置的适用范围。在结构强度校核方面，罐体支腿、管架、撬装底座均采用方管焊接结构，焊接后做去应力处理，满负荷运行时的结构变形量控制在0.5mm以内，避免管路因结构变形出现密封泄漏问题。电控系统与物料管路、加热管路之间做了隔热隔离处理，避免高温介质影响电气元件的使用寿命，所有电气接口均做防水密封处理，适配车间清洗作业的环境要求。
