十五立方立式带支腿保温储液罐体

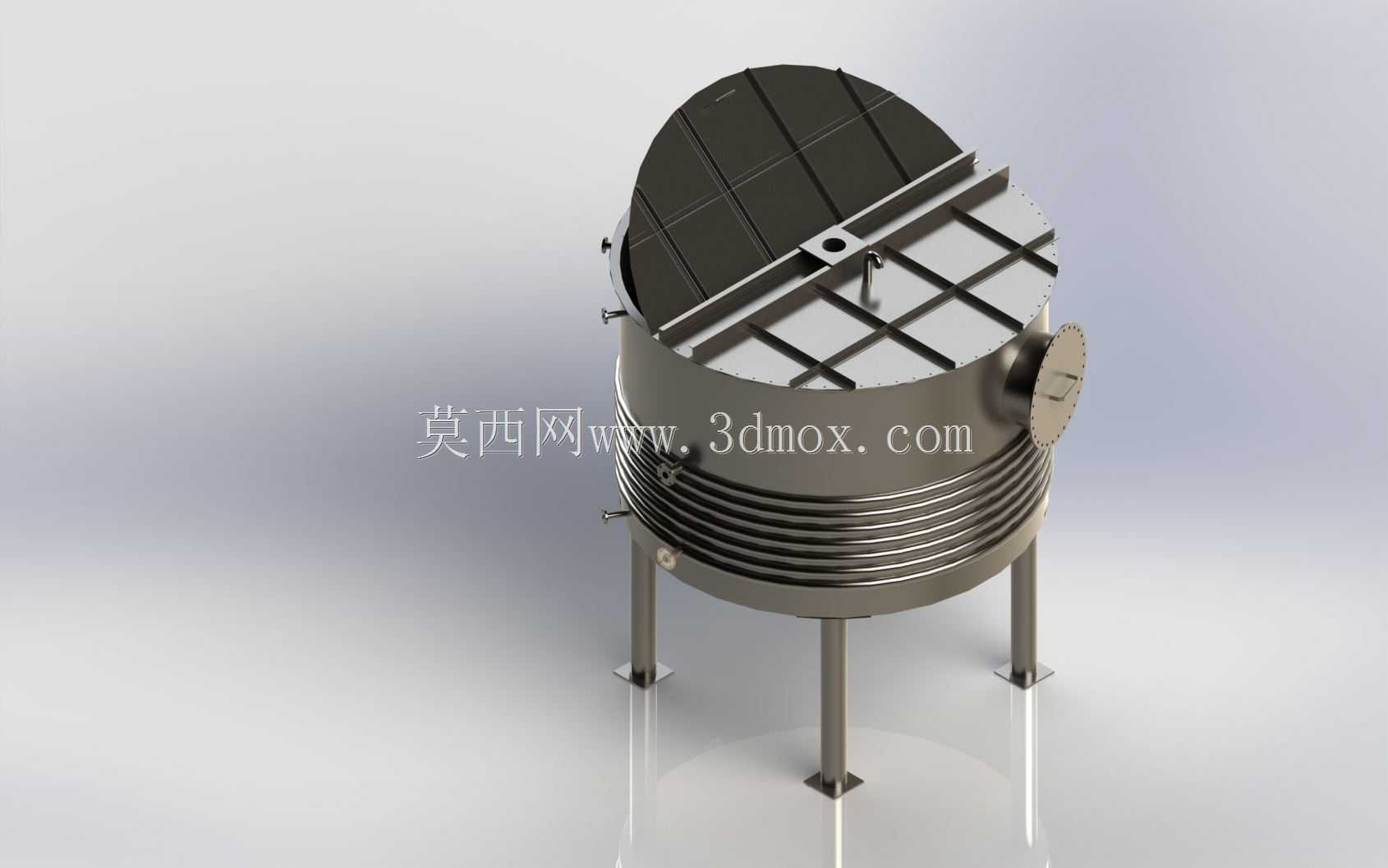

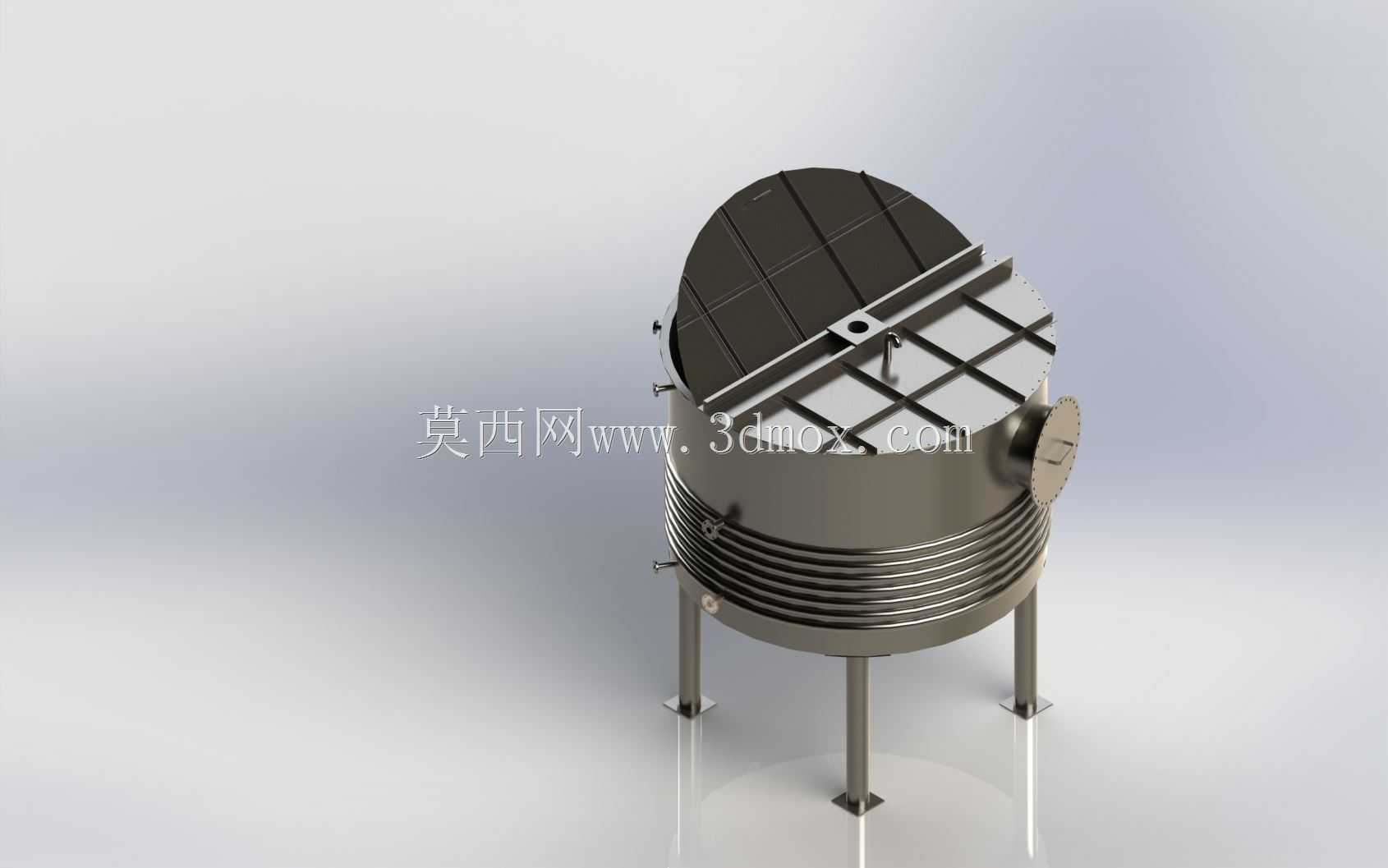

　　该罐体为15立方米容积的立式承压储液设备，主要面向需要维持介质温度的化工、食品及制药生产场景，可在180摄氏度工况下存储水溶液类工艺介质，承担工序间缓存、恒温静置、反应配套储料的作用。罐体整体采用圆柱筒身搭配椭圆上封头的结构形式，筒身外壁设置多道环形外半管夹套，可通入热媒对罐内介质进行伴热保温，减少高温介质在存储过程中的温降，满足工艺对温度稳定性的要求。上封头采用可开启式快开结构，配置带锁紧机构的对开式罐盖，既可以在生产运行时实现可靠密封承压，也能在检修、内部清洁时快速开启，方便人员进入罐内完成焊缝检查、衬层修复或残渣清理作业。封头侧面预留侧向接管，可作为进料、排气、仪表安装或溢流接口，接口位置避开罐盖开启运动轨迹，

　　避免操作时发生管路干涉。罐体底部采用三根均匀分布的圆柱支腿承载，支腿下端带方形地脚板，可通过地脚螺栓与设备基础固定，支腿的跨距经过核算，在满液载荷下可保证整体抗倾覆稳定性，同时支腿与筒身的连接位置避开底部出料区域，为底部阀门、管路的安装预留充足操作空间。建模过程中优先保证罐体壁厚、夹套排布、支腿定位的尺寸精度，筒身环向焊缝、夹套与筒身的连接焊缝均按实际焊接结构做了细节还原，罐盖的铰链、锁紧压块、密封面结构完整呈现，可直接用于设备布置时的空间校核、管路走向预演以及支腿基础的定位设计。在生产线布局中，该类罐体通常布置在反应工序下游或配料工段旁，安装时需核对罐顶操作空间，保证罐盖可完全开启，同时侧向接管的对接高度要匹配车间管路标高，

　　支腿地脚板的基础预留孔需与设备载荷匹配，避免满液运行时出现基础沉降。罐体的夹套接口可根据热媒类型选择法兰或螺纹连接形式，罐顶还可根据需求增设液位计、温度传感器、安全阀等仪表接口，模型保留了主要结构的可编辑性，方便设计人员根据实际工况调整接口方位、支腿高度以及夹套覆盖范围，减少重复建模工作量。
