立式开盖搅拌反应容器结构设计

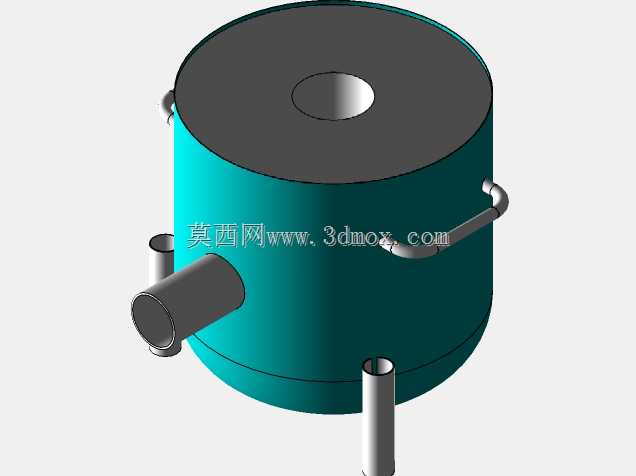

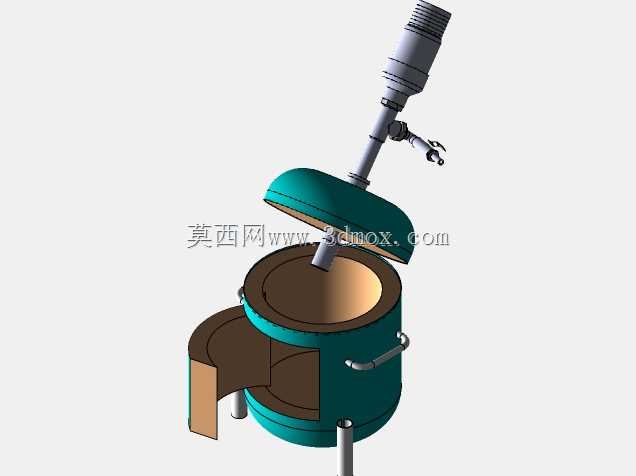

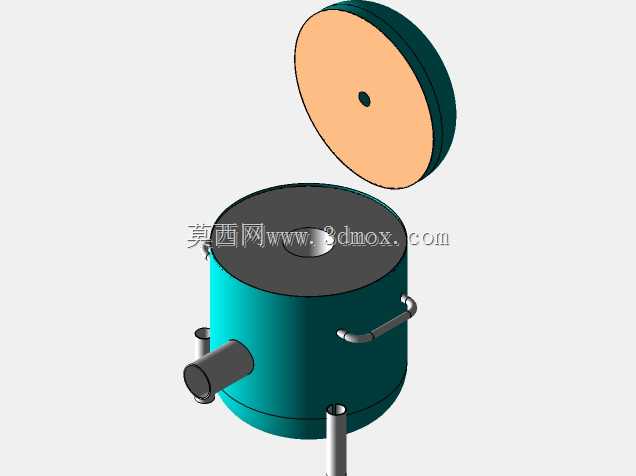

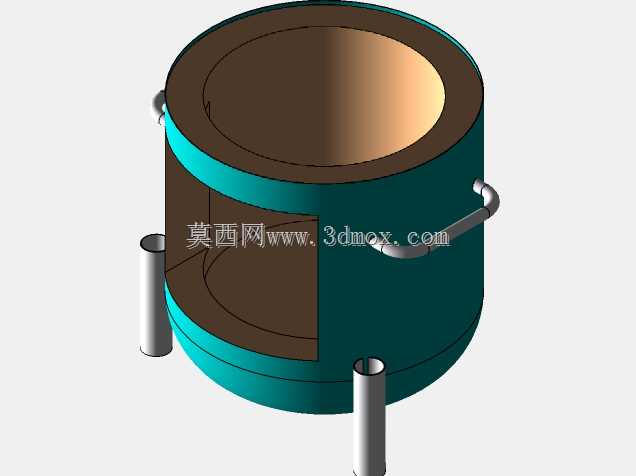

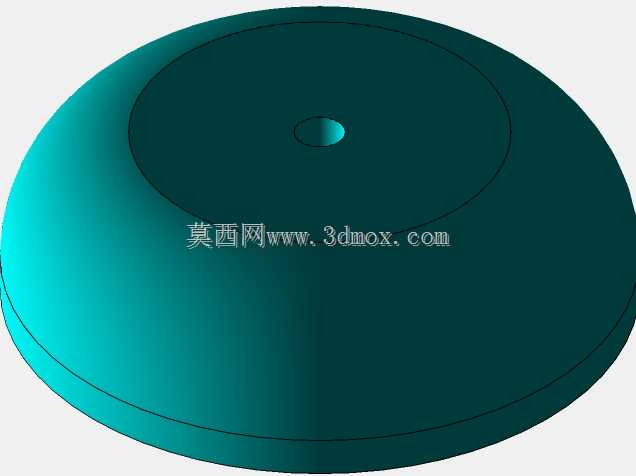

　　这款立式开盖式搅拌反应容器，主要面向小批量精细化工、食品配料、实验室中试等场景的物料混合、反应工序设计，可完成固液混合、液液分散、恒温反应等多种工艺操作，适配常压或低压工况下的间歇式生产需求。从结构设计逻辑来看，整体采用立式圆筒形罐体布局，底部设置三个支脚作为支撑结构，支脚的安装孔位按照通用安装边界设计，可直接固定在型钢支架或者混凝土操作台上，罐体总高度控制在常规操作空间允许范围内，开盖后的顶部操作高度适配成年人站立作业的人机工程要求，无需额外搭建过高操作平台。罐体侧面设置侧开式出料口，出料口的高度匹配常规接料容器的进料高度，无需额外架设高位接料装置，降低现场安装的配套改造成本。上盖采用翻转式快开结构，铰接点设置在罐体侧上方，

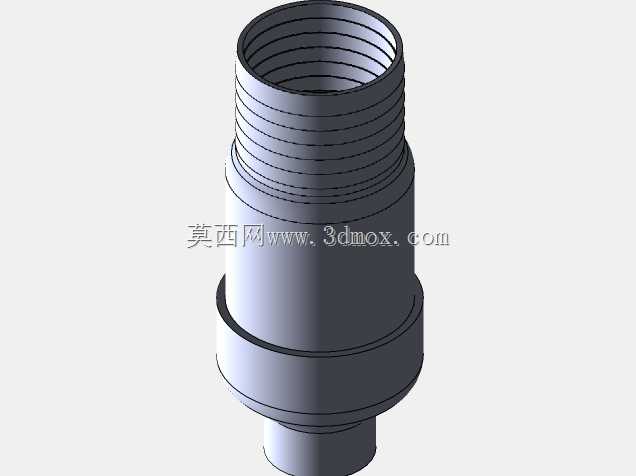

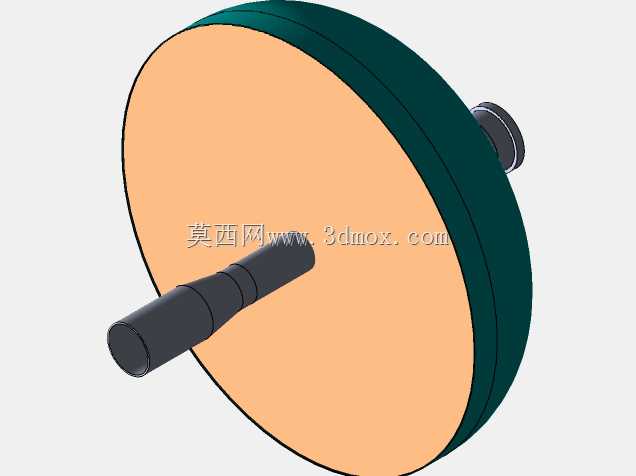

　　配合顶部的提升锁紧机构，单人即可完成开盖操作，开盖角度可达到90度以上，方便操作人员对罐体内部进行清洗、更换搅拌桨或者检查内壁衬层，相比螺栓紧固的平盖结构，能大幅减少开盖作业的辅助时间，适合需要频繁换料、清罐的生产场景。罐体顶部的搅拌轴采用悬臂式设计，驱动端设置在盖体上方的安装座上，搅拌轴伸入罐体内部的长度经过动平衡校核，避免高速搅拌时出现轴系晃动，搅拌桨的形式适配中低粘度物料的混合需求，桨叶与罐体内壁的间隙控制在合理范围，既避免刮擦内壁衬层，又能减少罐壁处的物料滞留。罐体侧面设置两个对称的把手结构，方便设备移位或者安装时的吊装对位，罐体的进出口接口位置统一布置在罐体下部和盖体顶部，管路走向可按照现场布局灵活对接，

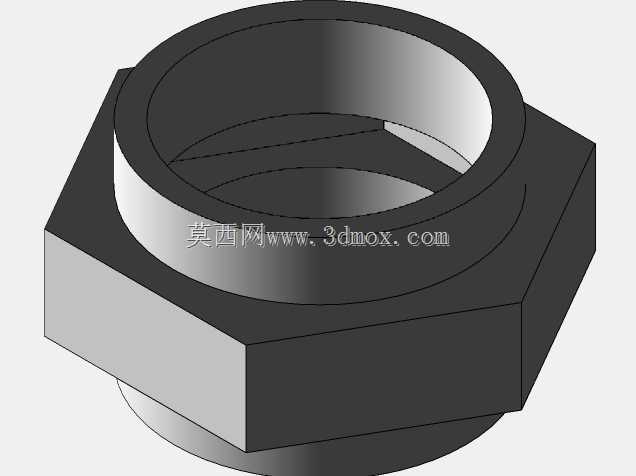

　　接口尺寸采用通用化工管道标准，无需额外定制转接头。设计过程中重点考虑了设备的维护便利性，所有易损的密封件都采用标准规格，搅拌轴的轴承座设置在外部，无需拆开罐体即可完成轴承的更换和润滑作业，罐体的内壁圆角全部做圆弧过渡处理，无清洁死角，符合食品、医药类生产的卫生要求。安装边界方面，设备的最大外径预留了足够的管路安装空间，周边无需预留过大的检修通道，侧面出料口的操作侧预留400mm操作空间即可满足阀门操作、接料的需求，顶部驱动装置的上方预留200mm的散热空间即可保证驱动电机长期稳定运行。
