卷装塑料带输送导向滚塑机构结构

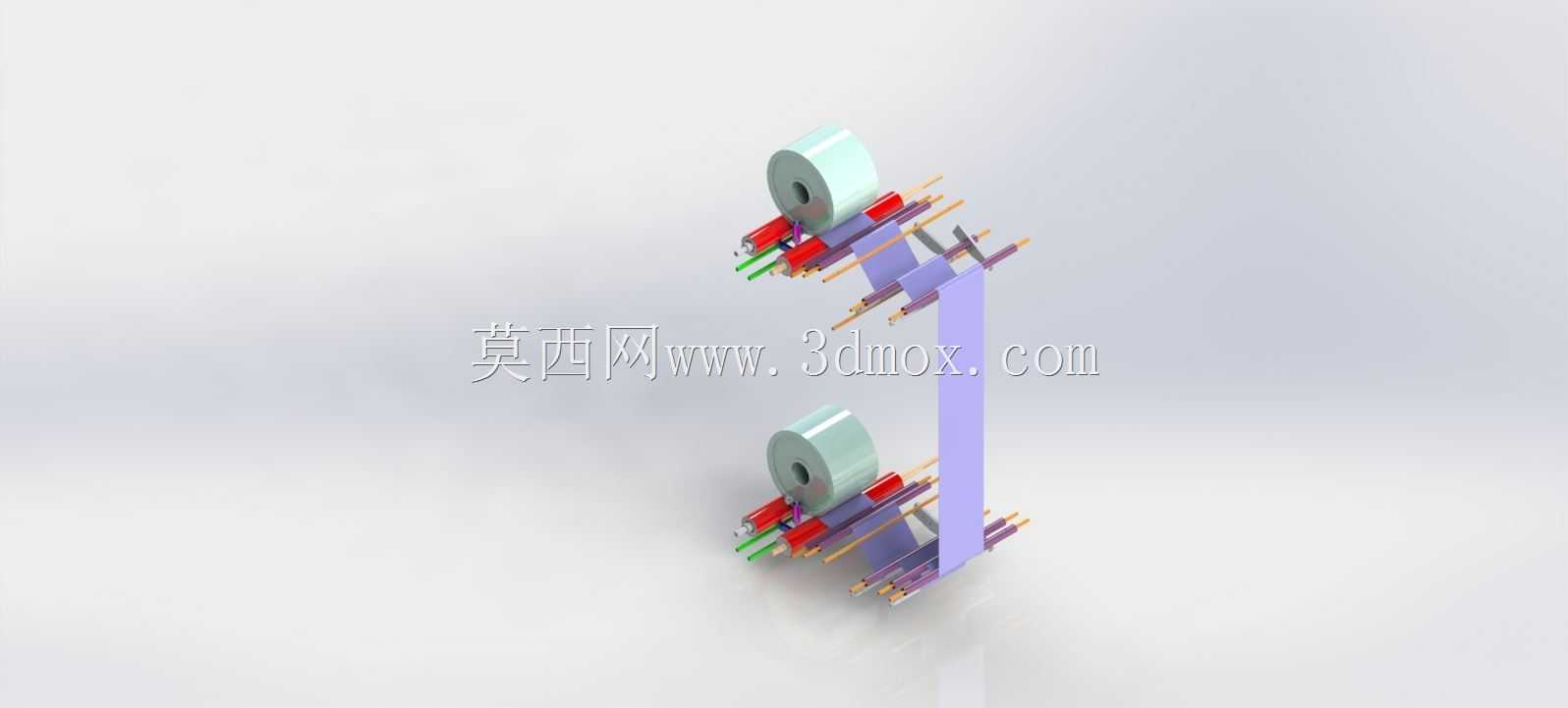

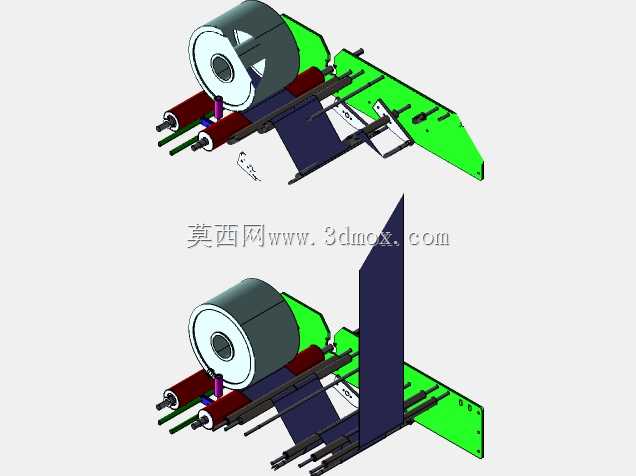

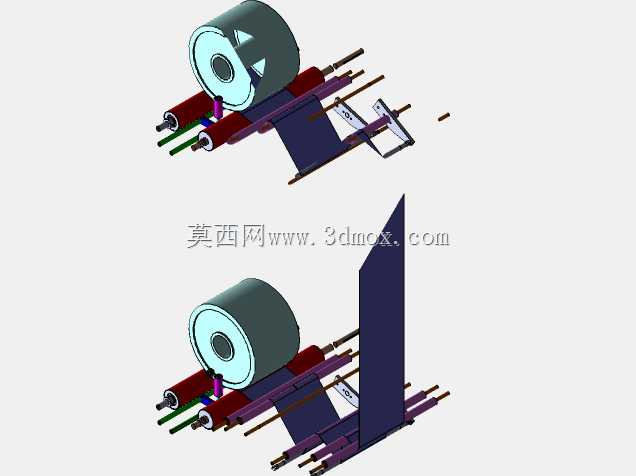

　　这套滚塑结构针对卷装带状包装耗材的放卷、导向输送场景设计，常见于软包装生产线的标签供料、缠绕包装膜供给、热封膜输送工位，适配幅宽在80-150mm区间的卷装塑料带材，可直接对接后续的牵引、裁切、封合工序，解决薄型软质塑料带放卷过程中易跑偏、张力波动导致的褶皱、断带问题。从结构布局来看，整体采用上下对称的双工位放卷设计，单工位可承载最大卷径180mm的料卷，料卷支撑轴采用快拆式卡簧定位，更换料卷时无需额外工具，轴向预留3mm的窜动间隙，配合轴端的阻尼调节环，可根据带材厚度调整放卷阻力，避免料卷惯性转动导致的带材松垮下垂。导向部分采用多组平行排布的硬质氧化铝合金导杆，导杆表面粗糙度控制在Ra0.8以下，减少带材输送过程中的摩擦阻力，

　　导杆两端采用带座深沟球轴承支撑，转动阻尼小于0.1N·m，即使是厚度仅0.02mm的超薄PE膜也能顺畅通过，不会出现带材表面刮花、静电堆积的问题。侧向设置的紫色导向立板是整个结构的定位基准，立板与安装底板的垂直度公差控制在0.05mm以内，立板上开有间距20mm的调节长槽，可根据带材幅宽调整导杆的伸出长度，适配不同规格的卷装塑料带，立板边缘做R2圆角处理，避免尖锐边角刮破带材边缘。设计过程中优先考虑了安装兼容性，整体安装底板的孔位采用行业通用的40mm间距排布，可直接固定在标准铝型材机架上，不需要额外加工转接板，整体结构的外轮廓尺寸控制在长220mm、宽120mm、高320mm以内，不会占用过多的设备安装空间，

　　可在紧凑的包装设备内部并排布置多组该机构，实现多卷带材的同步供料。在功能逻辑上，该结构没有配置额外的动力驱动，完全依靠后续牵引辊的拉力带动料卷转动放卷，导杆组的排布角度经过反复验证，带材从料卷引出后经过三次90度转向，自然形成恒定的包角，即使牵引速度在0-30m/min区间波动，带材的张力也能保持在稳定区间，不会出现瞬间张力过大拉断带材，或是张力过小导致带材松脱缠绕的问题。针对滚塑工艺的成型特性，所有结构件的壁厚均控制在3-4mm，转角处全部做圆角过渡，没有尖锐的直角结构，避免滚塑成型过程中出现应力集中、壁厚不均的问题，零件的拔模斜度统一设置为1.5度，成型后可顺利脱模，不需要后续大量的修边加工。实际应用中，该结构可适配PE、PP、

　　PET等多种材质的卷装塑料带，无论是透明包装膜、印刷标签带还是复合热封膜，都能实现稳定的导向输送，在连续8小时的高速运行测试中，带材跑偏量控制在0.2mm以内，不需要人工频繁调整带材位置，可有效降低包装设备的运维人工成本，减少因带材送料故障导致的生产线停机时间。结构上没有易损的复杂传动部件，日常维护仅需要定期清理导杆表面的灰尘与塑料碎屑，不需要频繁加注润滑油，可适配食品、医药等对卫生要求较高的包装生产场景，不会因为润滑油滴落污染包装材料。
