水处理管式沉淀池配套薄层澄清装置

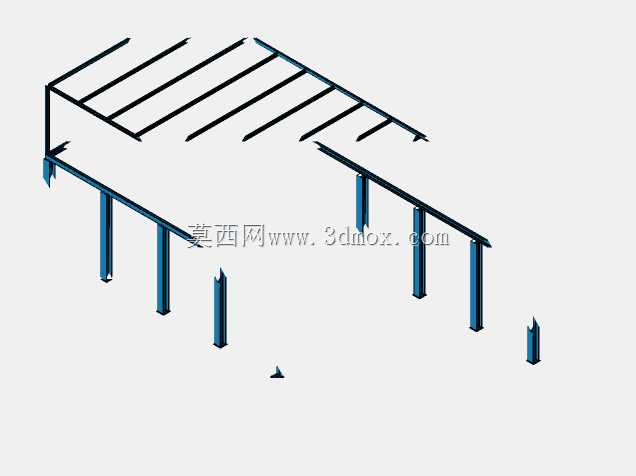

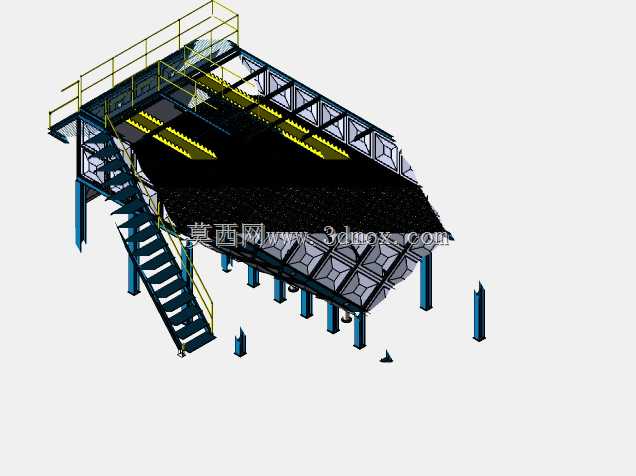

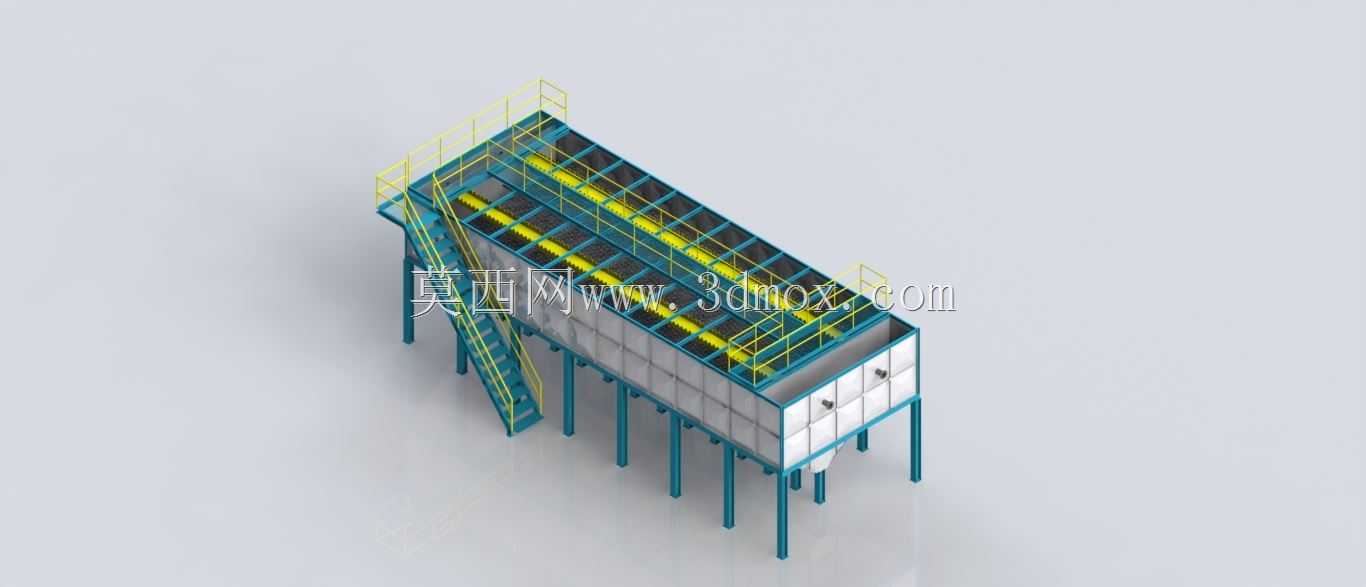

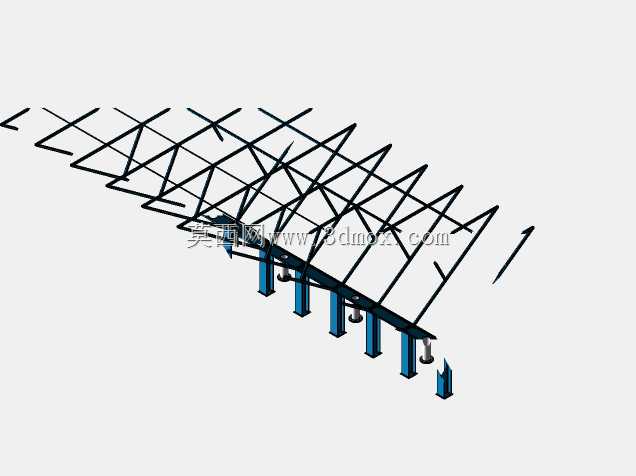

　　在市政给水厂、工业循环水处理站、中小型污水处理厂的预处理及深度处理工段，薄层澄清装置是衔接混凝反应单元与过滤单元的核心泥水分离设备，这套带管式沉淀池结构的薄层澄清结构，完全适配中小规模水处理项目的场地受限场景，可直接架设在反应池与滤池之间的架空管廊上方，无需额外占用地面硬化场地。从实际落地的项目经验来看，这类澄清装置的核心作用是利用浅层沉降原理，缩短水中矾花颗粒的沉降距离，在有限的池体容积内大幅提升固液分离效率，相比传统平流式沉淀池，相同处理水量下的占地面积可压缩60%以上，尤其适合老旧水厂提标改造、厂区内部污水处理站扩容这类没有多余土地预留的项目。整套设备采用高架支腿式结构设计，支腿高度可根据现场排泥管道的布设标高调整，

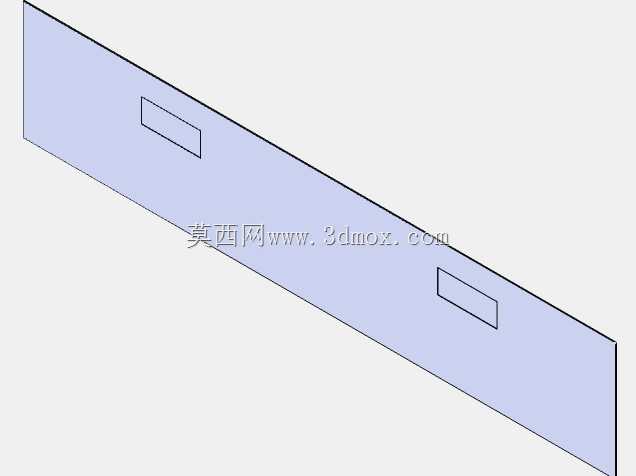

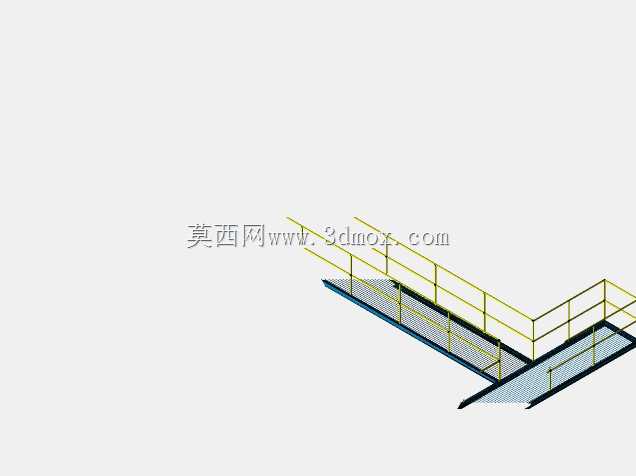

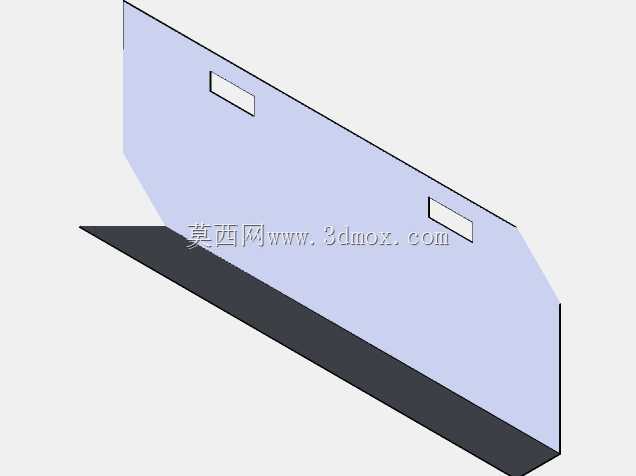

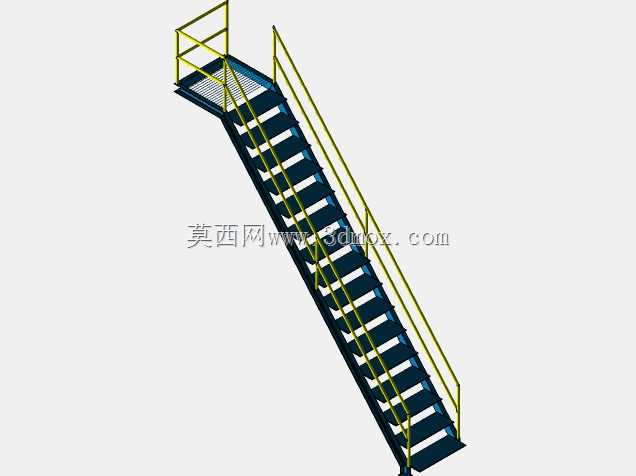

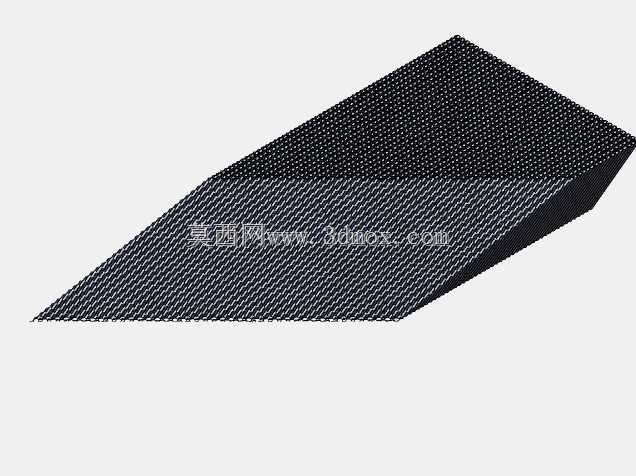

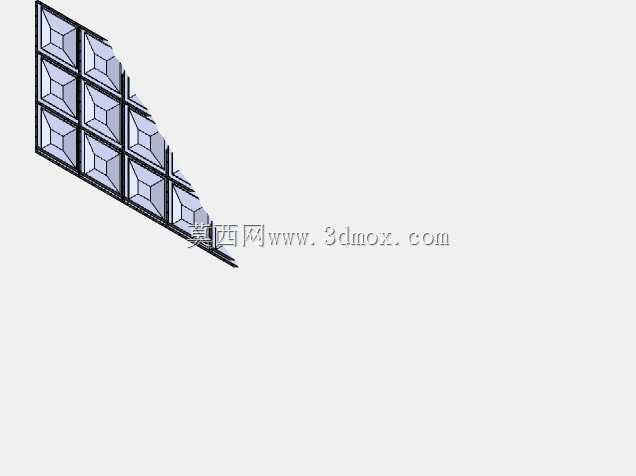

　　常规配置下支腿净空预留1.2米到1.8米的操作空间，方便运维人员进入设备底部检修排泥阀、疏通排泥管路，避免传统地埋式沉淀池需要下井作业的安全风险。设备顶部设置全周检修走道与双侧安全护栏，护栏高度符合工业防护栏杆的安全规范要求，走道采用格栅式防滑踏板，即使在高湿环境下也不会出现积水打滑的问题，配套的斜梯角度设置为45度，踏步宽度与高度符合人机工程要求，日常巡检时携带取样工具、检修配件上下通行无阻碍。池体内部的管式沉淀组件采用模块化拼装结构，每一组沉淀斜管都可以单独拆卸更换，不需要整体排空池体就能完成局部组件的检修更换，大幅降低运维阶段的停机时间。池体侧壁的分格设计将整个澄清区分成多个独立的沉降单元，每个单元对应独立的布水、集水、

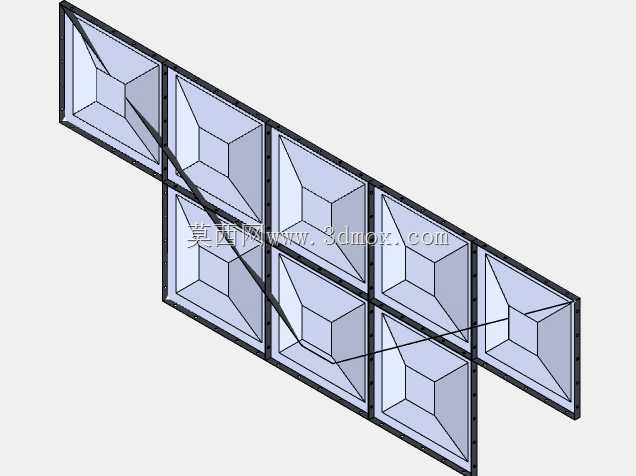

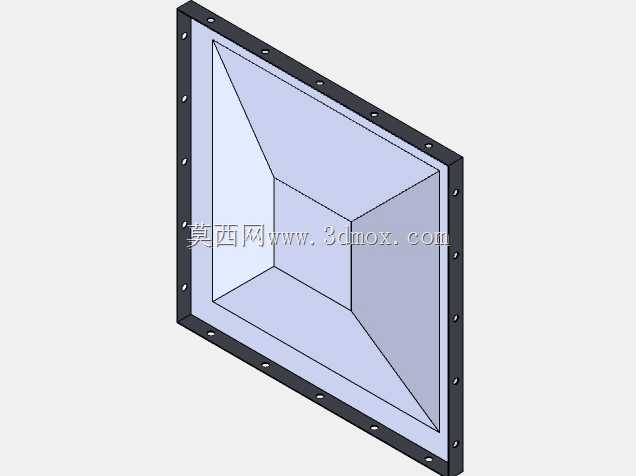

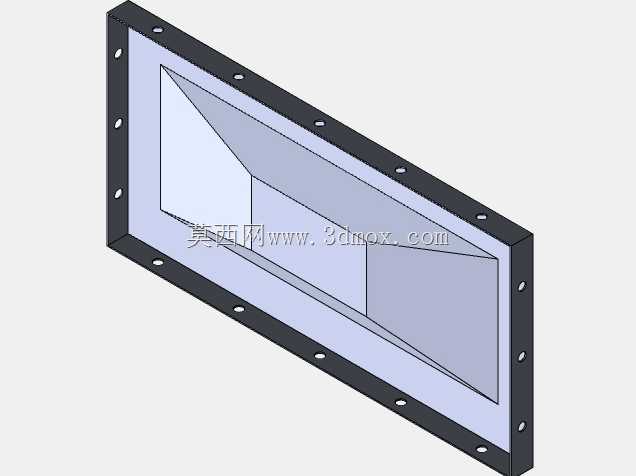

　　排泥支路，即使其中一个单元需要检修，其余单元仍可维持70%以上的处理负荷，不会造成整个水处理线的全线停产。布水系统采用沿程等阻力设计，进水从池体一端的布水堰均匀流入各个沉淀单元，避免短流、偏流问题导致的局部矾花溢出，集水系统采用顶部穿孔集水槽，槽孔的开孔间距与孔径经过水力计算匹配，保证各个单元的出水流量均匀，不会出现局部负荷过高的情况。排泥系统采用多斗式重力排泥结构，每个沉降单元底部设置独立的泥斗，泥斗倾角大于60度，保证沉降下来的污泥可以靠自重滑向泥斗底部的排泥口，不会出现积泥板结的问题，排泥管上安装的气动排泥阀可根据池内污泥界面仪的检测数据自动定时排泥，无需人工频繁操作。从安装边界来看，

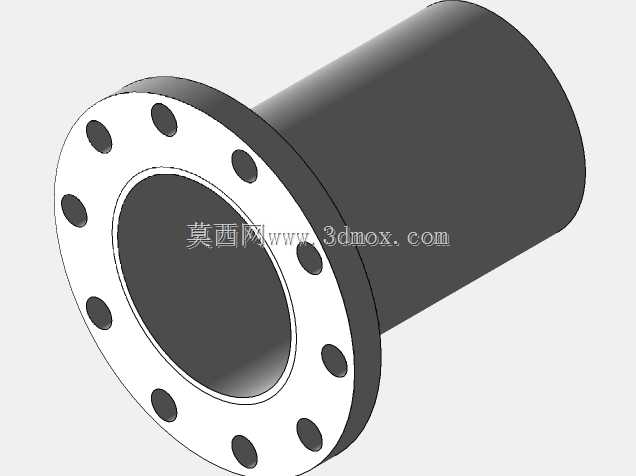

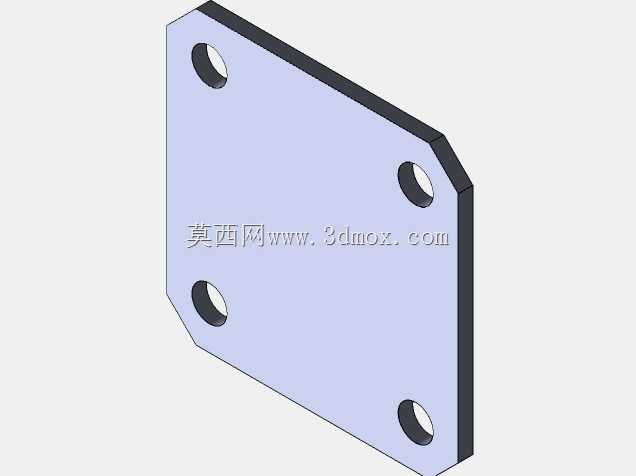

　　整套设备的外形尺寸适配常规12米跨度的工业厂房架空布设要求，设备最大宽度控制在6米以内，运输时可以拆分成池体模块、支腿模块、走道护栏模块三个部分，满足普通货运车辆的道路运输限界要求，现场安装时只需要将各个模块通过螺栓拼接即可，不需要大量现场焊接作业，安装周期比现场浇筑的混凝土沉淀池缩短80%以上。设计过程中重点考虑了设备的防腐性能，池体内部与水体接触的部位全部采用环氧煤沥青防腐涂层，外部采用户外耐候漆涂装，可适应露天布设的日晒雨淋环境，支腿底部设置预埋钢板连接法兰，可直接与现场的混凝土基础预埋板焊接固定，抗风载等级满足内陆地区12级大风的防护要求。在实际选型匹配时，可根据项目的小时处理水量调整池体的长度方向模块数量，单组标准模块的处理能力覆盖50m³/h到200m³/h的区间，多组并联即可满足千吨级规模的水处理项目需求，设备进水端预留法兰接口可直接与前端混凝反应池的出水管道对接，出水端预留接口可直接对接后续过滤单元的进水渠，不需要额外增设转接水池。
