浮筒搭载式水面清污链式输送装置

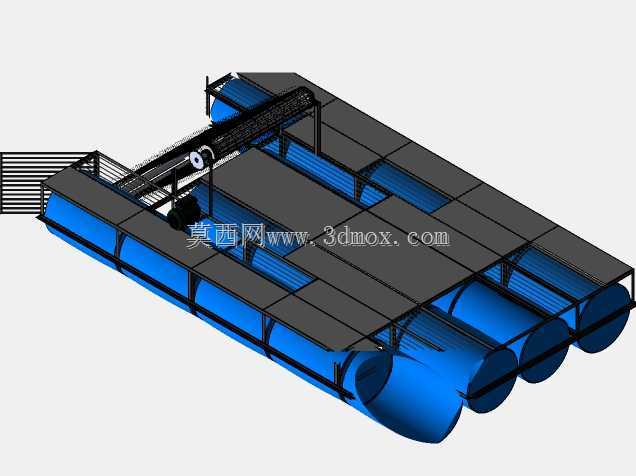

　　这套浮筒搭载的链式输送结构，核心服务于自然河道、景观湖泊、近岸养殖水域的水面漂浮废弃物归集作业，区别于传统岸基固定式清污设备，整套结构依托多组并排布置的大直径浮筒提供浮力支撑，无需搭建额外的水下桩基或岸基固定平台，可直接布放在水流流速不超过1.5m/s的开阔水面，顺着水流方向调整迎污角度后，就能持续将水面漂浮的植物残体、生活垃圾、散落浮渣等有机、无机废弃物从水面导送至收集端。

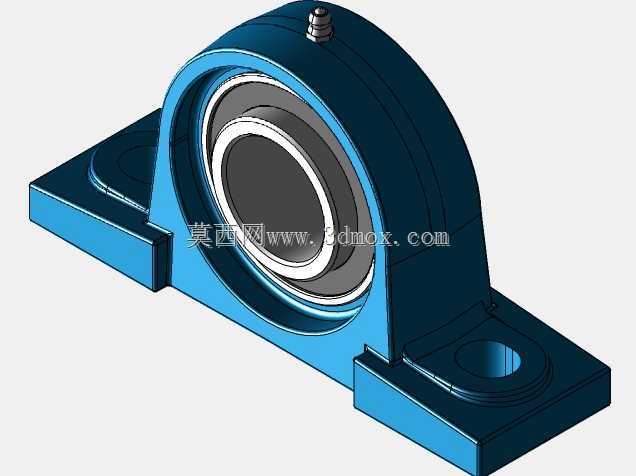

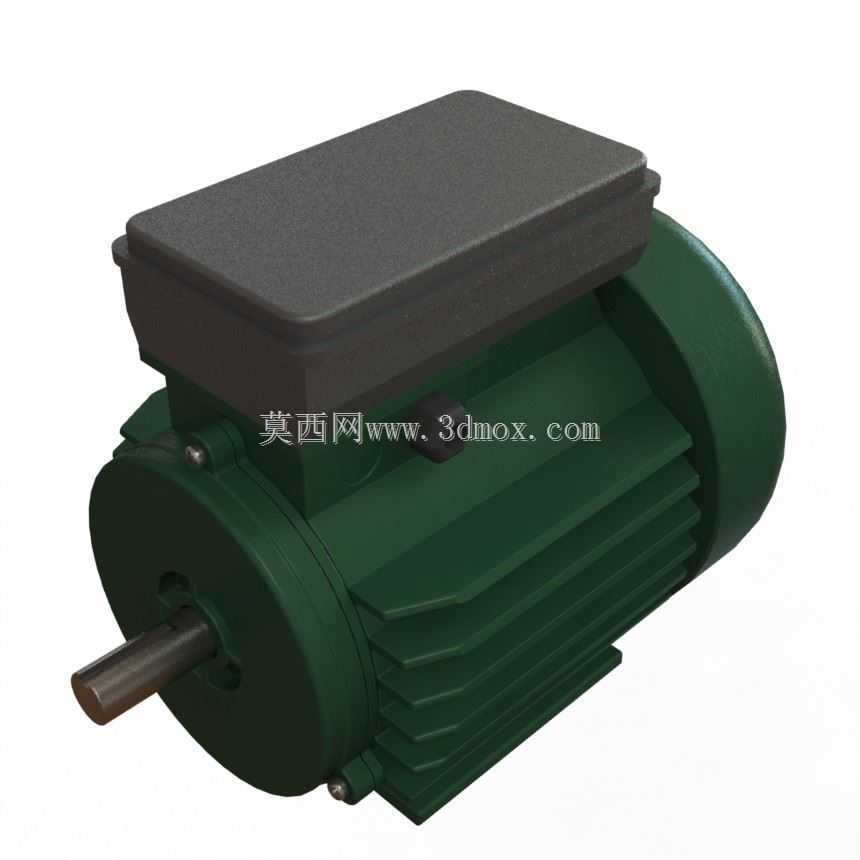

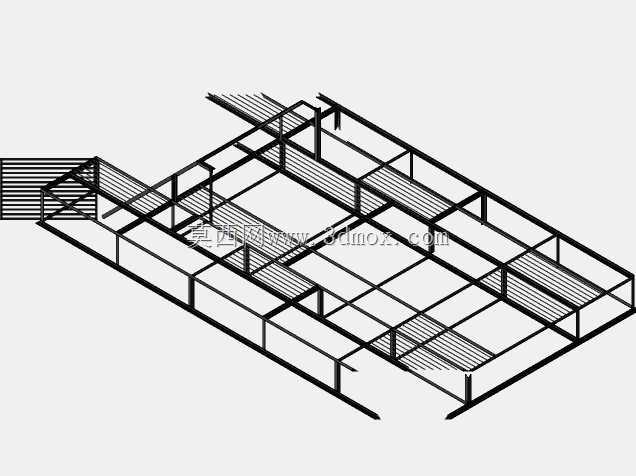

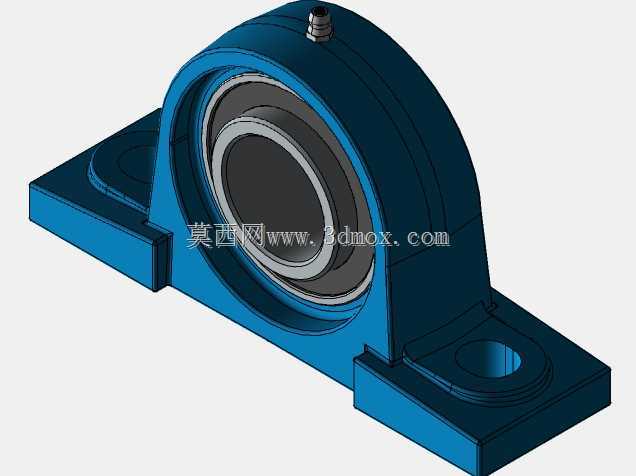

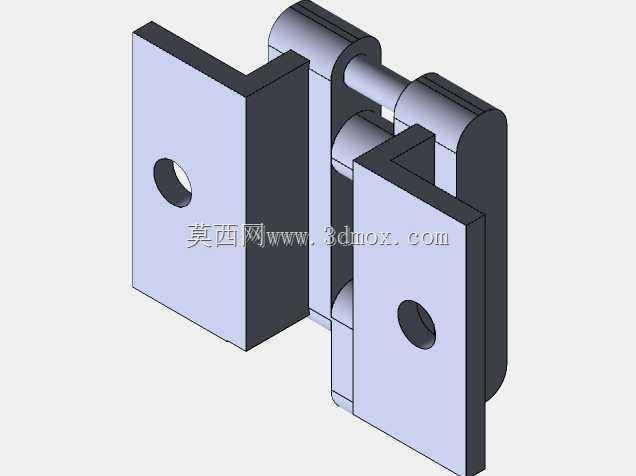

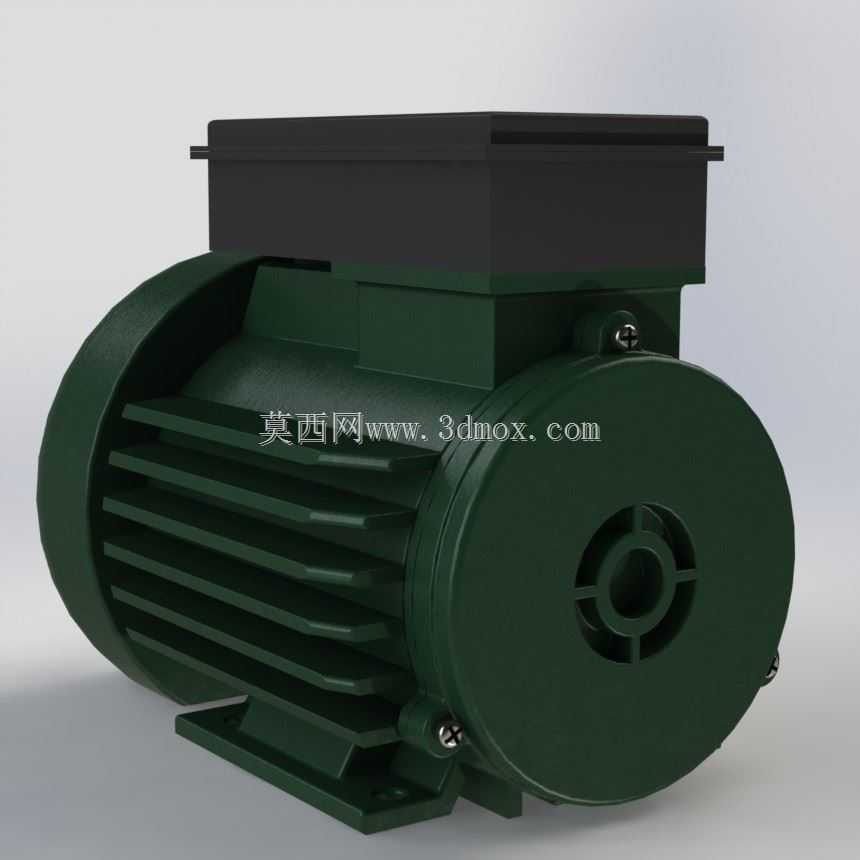

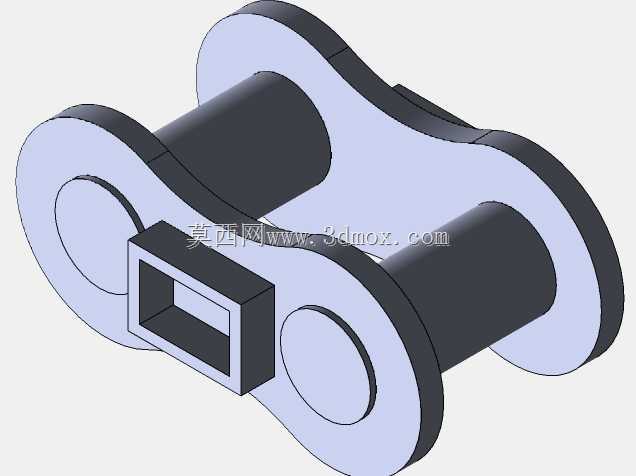

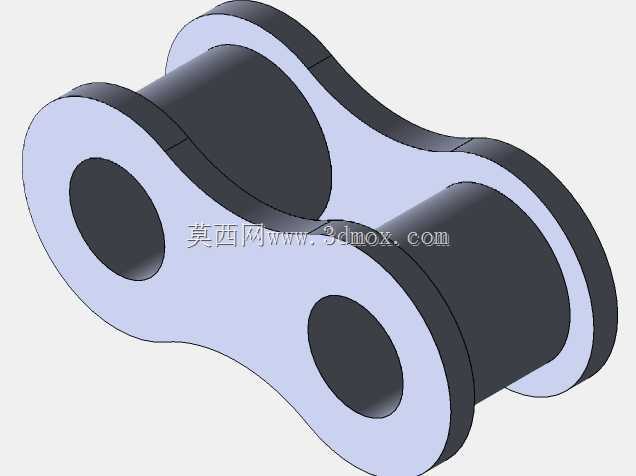

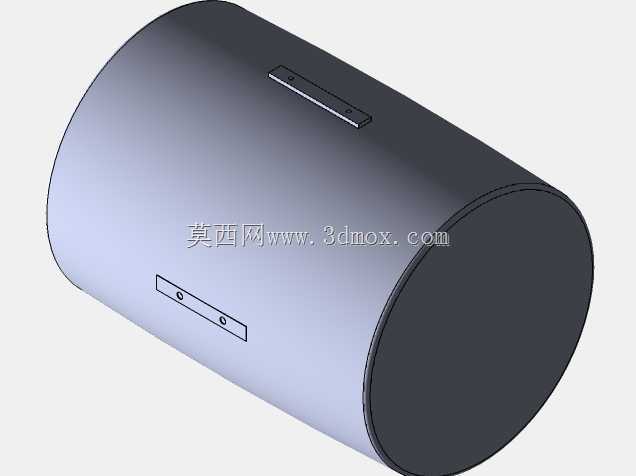

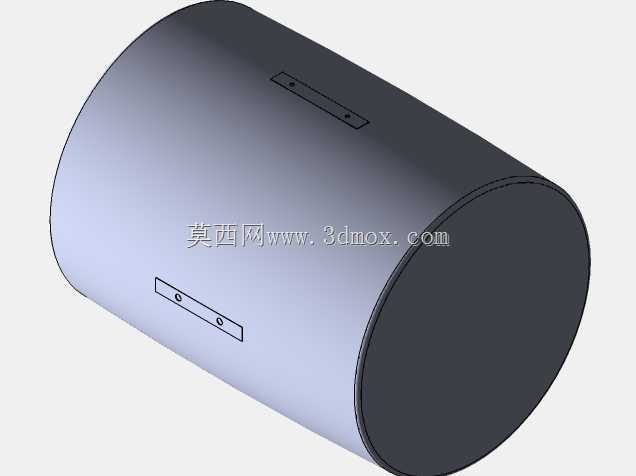

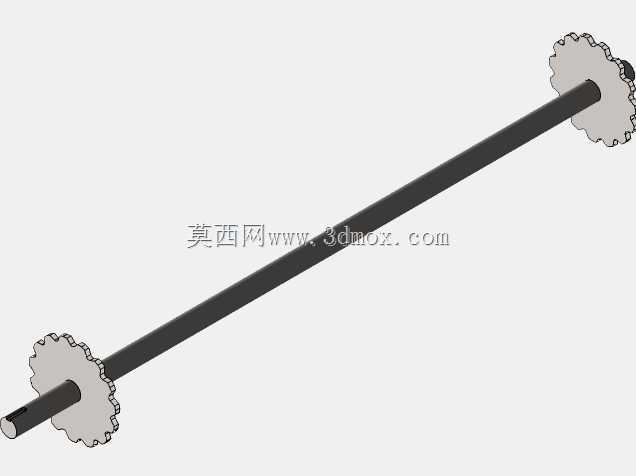

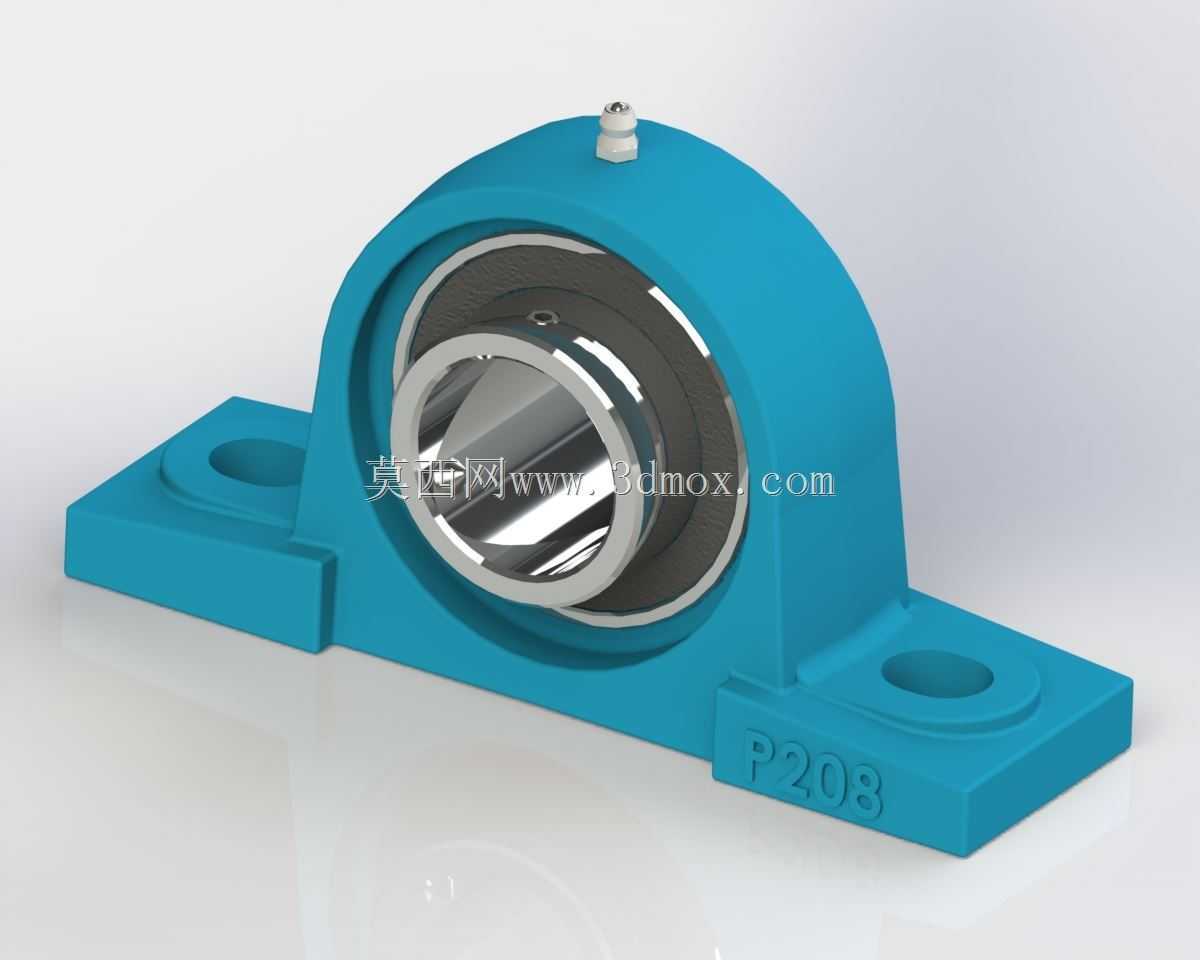

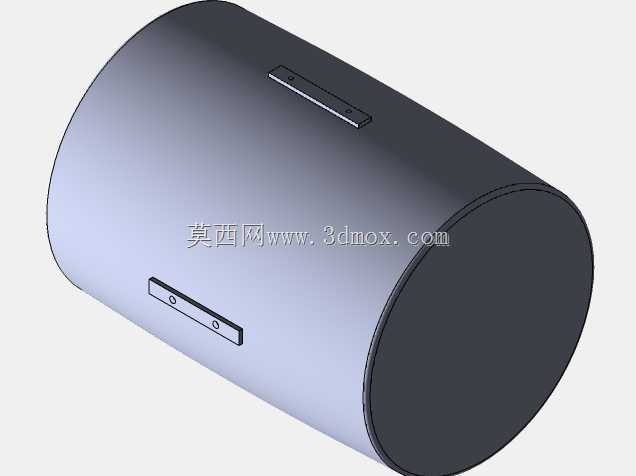

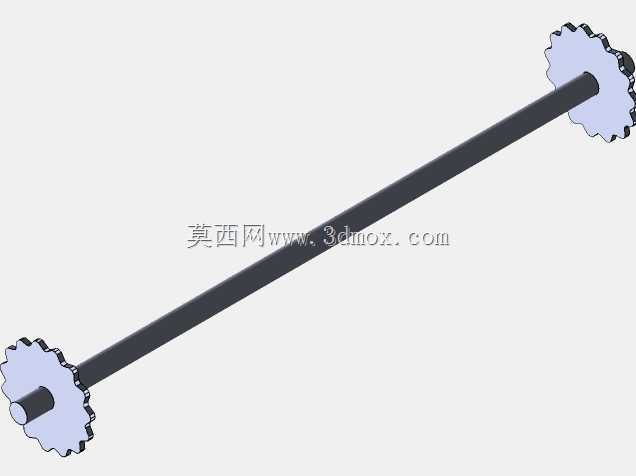

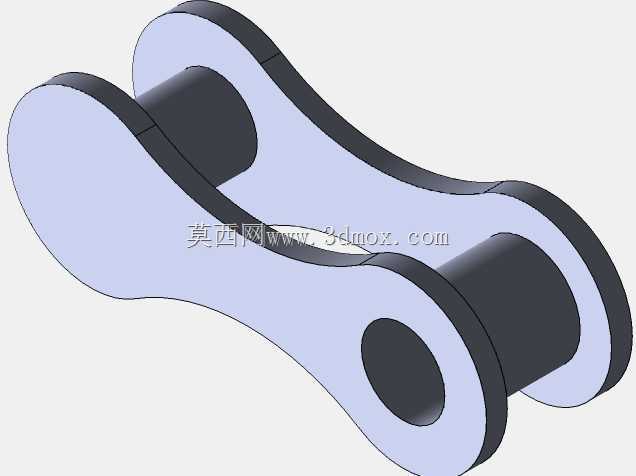

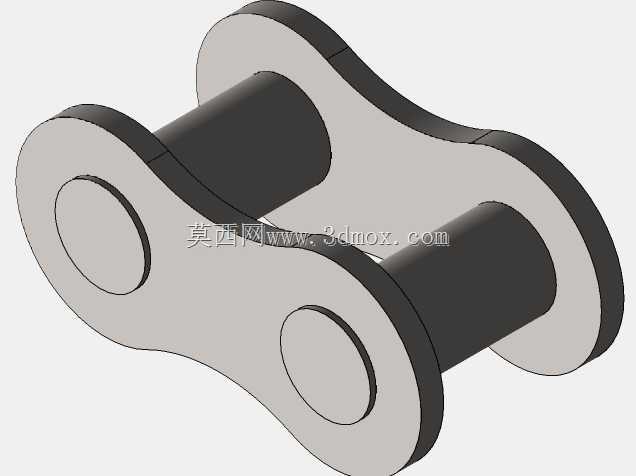

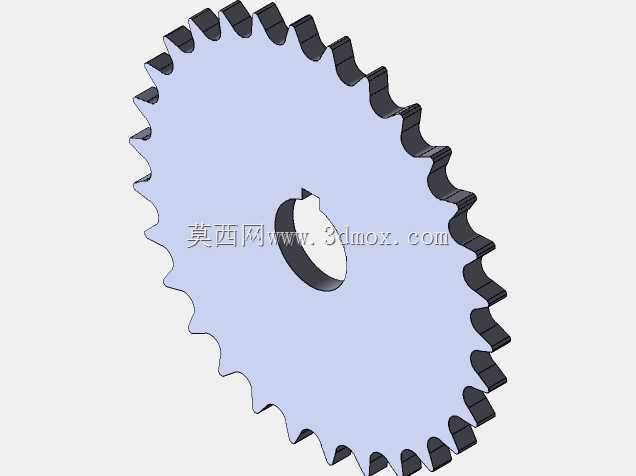

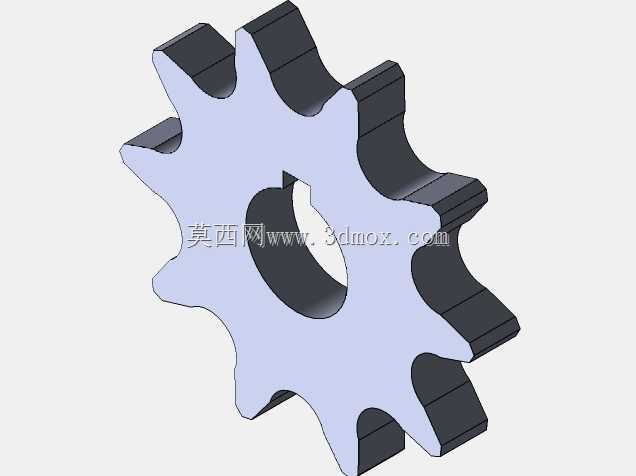

　　从结构设计逻辑来看，整套装置的受力框架采用矩形钢管拼焊成型，框架底部通过抱箍结构与浮筒刚性连接，浮筒选用高密度滚塑成型的中空筒体，单节浮筒长度根据输送段总宽匹配，多组浮筒并排布置时预留100mm的安装间隙，既可以抵消水面波浪带来的局部冲击力，也能避免浮筒之间卡滞缠绕水面漂浮的长条状杂物。输送链采用带防滑挡条的直板滚子链，链板表面做镀锌防腐处理，挡条高度设置为80mm，间距300mm均匀布置，能够有效兜住水面漂浮的轻薄杂物，避免输送过程中杂物滑落回水体；驱动端布置在装置靠收集端的上部位置，采用减速电机直接驱动主动链轮，张紧端设置在迎污侧的端部，通过可调式轴承座调整链条张紧度，张紧行程预留150mm，可补偿链条长期运行磨损带来的伸长量，无需频繁拆换链节。

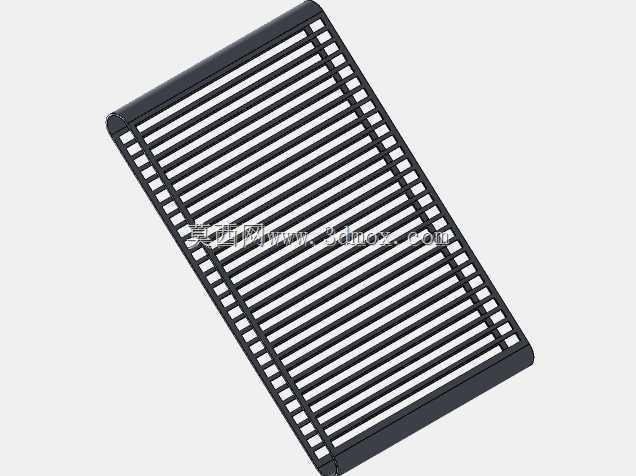

　　安装边界方面，整套装置的总宽度根据浮筒布置数量确定，常规作业场景下采用6组浮筒并排布置时，总宽度控制在3.2m以内，输送段水平长度设置为6m，迎污侧的进料端设置为向下倾斜15°的导料段，导料段最下端距离水面保持50mm的吃水深度，既可以保证水面漂浮物能顺利滑入输送链面，也能避免水下的沉水杂物被卷入链条卡滞结构；框架两侧设置高度1.2m的防护栏，采用格栅式结构，格栅间隙30mm，防止作业过程中杂物从侧边散落，同时也能为后期设备检修提供临边防护。

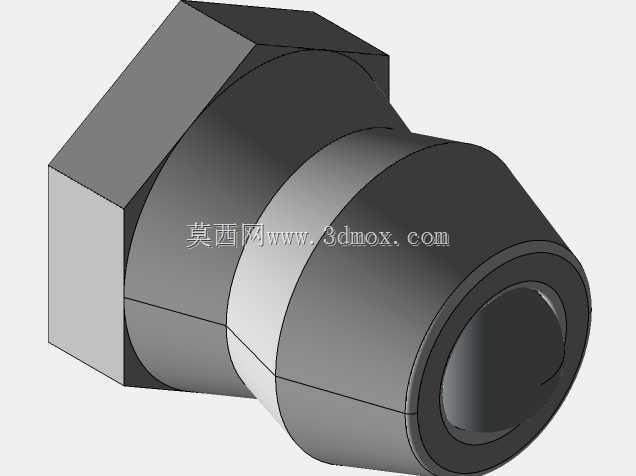

　　实际作业过程中，水流携带漂浮物接触到迎污侧的导料段后，会顺着倾斜的链面被持续向上输送，输送到框架上部的水平段后，链面保持水平运行1.2m的沥干距离，让杂物携带的水体自然沥回河道，减少后续收集转运的负重，最终杂物从出料端直接落入配套的收集仓或者转运船内。整套结构的运动部件全部做防水防腐处理，链轮轴承座采用带密封圈的防水轴承，所有外露的钢结构件都做环氧富锌底漆加聚氨酯面漆的防腐涂层，可适应长期水上露天作业的腐蚀环境；日常维护仅需定期检查链条张紧度、清理缠绕在链轮处的纤维类杂物，无需复杂的拆解保养，适配中小河道常态化清污、汛期水面杂物应急清理等多种作业场景，相比传统的人工打捞作业，作业效率可提升6倍以上，且能适应人工船只难以进入的浅滩、近岸芦苇丛周边水域的清污作业。

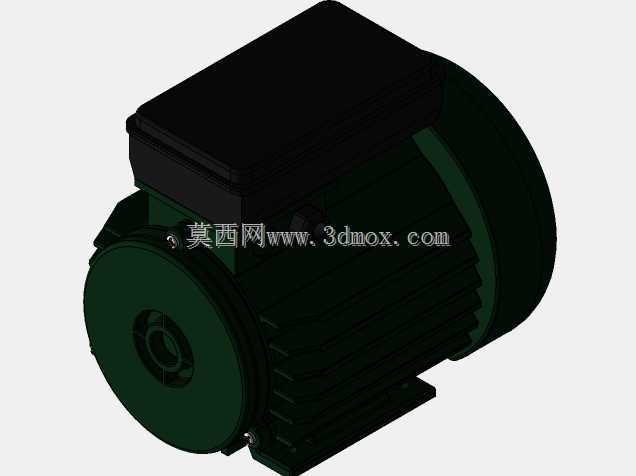

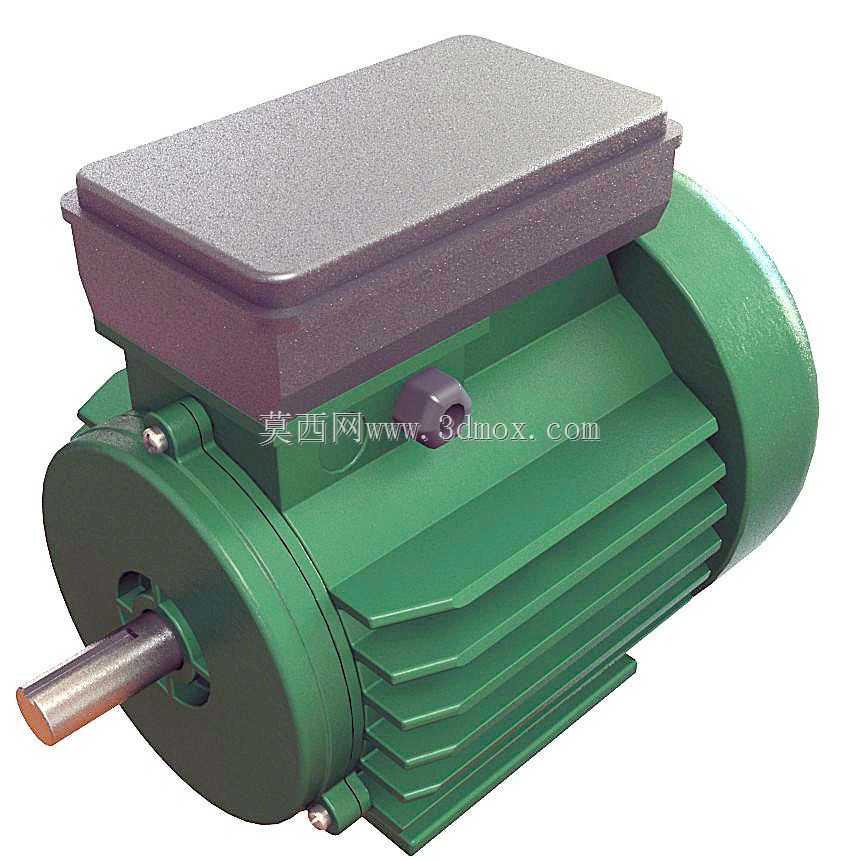

　　建模过程中对浮筒的浮力储备做了匹配校核，按照整套钢结构自重加上额定输送载荷总重量的1.8倍配置浮筒总浮力，保证在满载输送杂物、水面有0.3m浪高的工况下，装置的干舷高度仍能保持在200mm以上，不会出现进水倾覆的风险；链条的运行速度设置为0.2m/s，这个速度既可以保证杂物输送的连续性，也不会因为速度过快导致链面的杂物被水流冲落，同时匹配的驱动电机功率仅为1.5kW，可直接搭配小型太阳能供电系统使用，在无外接电源的偏远河道也能独立运行。
