集成式工业废液处理成套机组结构设计

项目分类:过滤器 发布时间:2022-04-11 ID:604237
  • 集成式工业废液处理成套机组结构设计
  • 集成式工业废液处理成套机组结构设计
  • 集成式工业废液处理成套机组结构设计

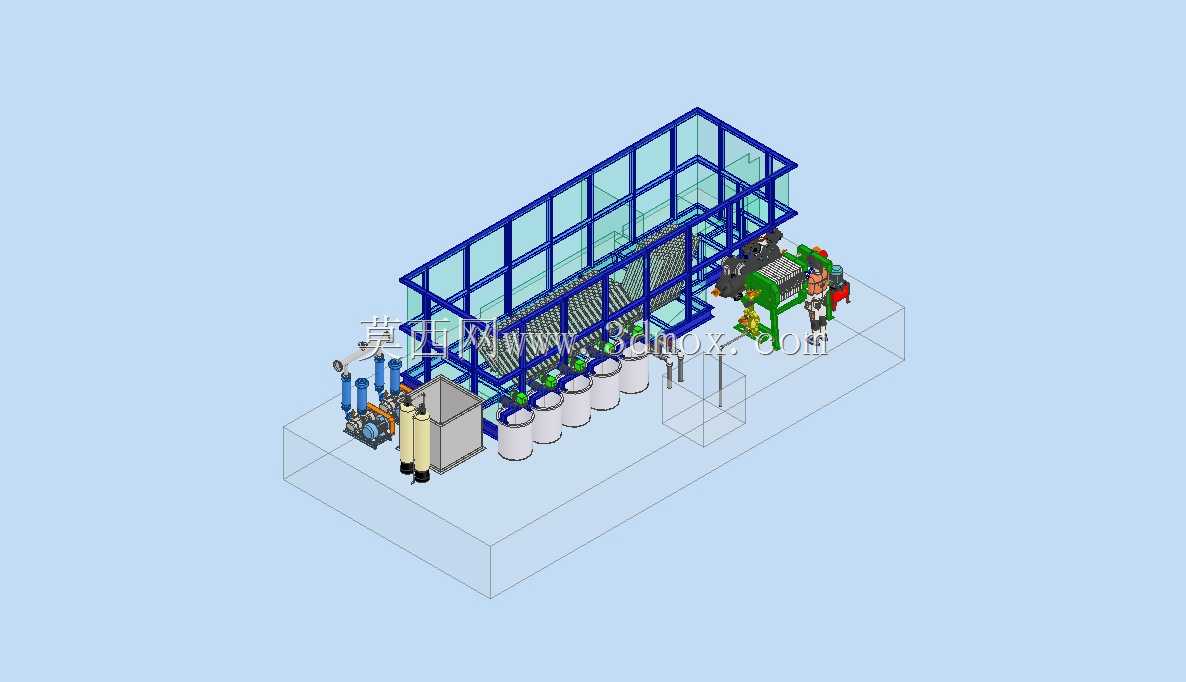

  在机加工车间、涂装生产线、小型化工试验场站这类分散式产废场景中,常规集中式污水管网往往无法覆盖,废液临时存储转运不仅存在跑冒滴漏的环保风险,转运成本也长期居高不下,这套集成式废液处理机组正是针对这类分散式产废点位的落地需求设计。整套设备采用撬装式集成布局,所有处理单元全部预装在同一底座框架上,不需要现场做分体式设备的复杂管线对接,到场后仅需连接进液口、出液口以及供电回路即可投入运行,大幅压缩现场安装的施工周期,也降低了现场安装的出错概率。

  从处理流程的排布逻辑来看,设计阶段优先考虑了不同处理单元的运维便利性,将需要定期排渣、更换滤材的预处理罐体组布置在撬体前端靠近操作通道的一侧,运维人员站在通道侧即可完成滤料更换、沉渣清理的常规操作,不需要绕行到设备背面;核心反应与过滤单元采用封闭式框架围护,外侧的铝型材防护栏既可以避免无关人员触碰运行中的带压管路、运动部件,也预留了透明观察窗位置,能够直接观察内部滤层的污染状态、反应单元的运行液位,不需要频繁拆卸护板做日常巡检。后端的加压泵组、计量投加单元集中布置在撬体侧端,所有阀门的操作手轮全部朝向巡检通道,管路排布沿底座框架的型材走向做横平竖直的布管设计,既减少了管路弯折带来的流阻损失,也方便后期做管路渗漏排查。

  设备的处理逻辑覆盖了废液从进液到达标排放的全流程:进液端首先经过粗滤格拦截大颗粒的废渣、漆渣、悬浮杂质,避免大颗粒杂质进入后端泵体造成叶轮卡滞;之后进入多级反应罐体,根据废液的实际成分投加对应的絮凝、中和药剂,让废液中的溶解态污染物形成可沉降的絮体;再经过多组过滤单元的逐级分离,将絮体、固体杂质截留在滤层中,处理后的清水可直接达标排放或者回用到车间清洗、场地降尘等对水质要求不高的环节,分离出的固体废渣集中收集后按危废处置规范统一转运,避免二次污染。

  设计过程中对安装边界做了充分考量,整套撬体的外形尺寸适配标准工业厂房的门廊宽度、货运车辆的装载限界,整体重心控制在撬体底座的中心区域,吊装时不需要额外做配重调整,底座上预留的标准叉车孔位也满足短距离移位的需求,不需要调用大吨位吊装设备。设备的检修空间预留充分,各个罐体的顶部人孔、侧部排渣口全部预留了不小于六百毫米的操作空间,泵组、阀组的拆装位置没有被框架或其他部件遮挡,常规易损件的更换不需要动用大型吊装工具,两名运维人员即可完成日常检修作业。

  针对不同产废场景的适配性,这套机组的处理单元采用模块化设计思路,可根据处理废液的实际成分调整过滤级数、反应单元的容积,比如针对含油废液可在预处理段增加隔油模块,针对高浓度药剂废液可延长反应停留时间、增加药剂投加的计量路数,不需要对整体撬装框架做结构性改动,大幅降低了不同场景下的改造成本。管路连接全部采用标准法兰接口,后期升级处理能力时可直接对接新增的处理模块,不需要重新布设整体管线。在运行稳定性设计上,带压管路全部做了管夹固定,避免泵组运行时的振动造成管路焊缝开裂、接口渗漏,运动部件全部设置在防护栏内侧,符合车间设备的安全防护规范,电控单元集中布置在独立的电控箱内,与处理单元的潮湿区域做物理隔离,降低电路受潮短路的风险。
