螺杆式水轮机小型水电机组结构设计

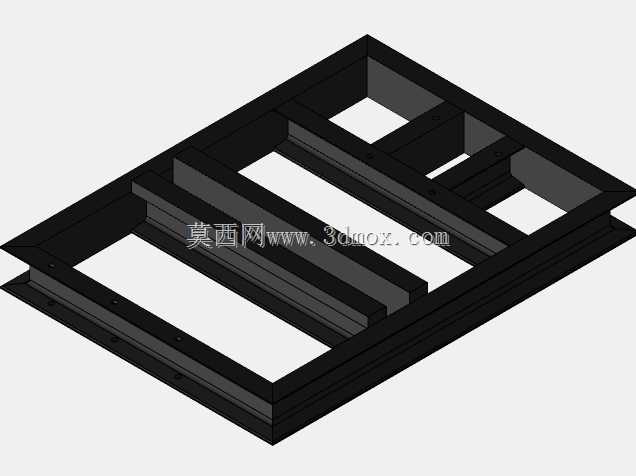

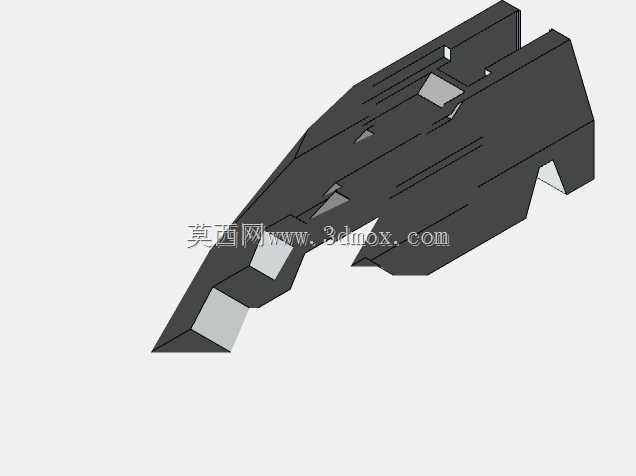

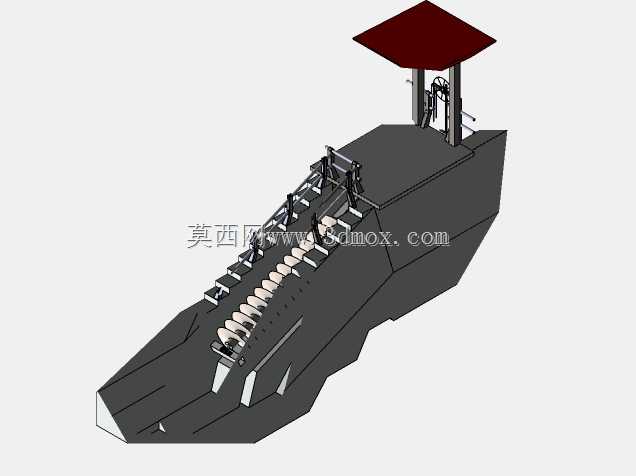

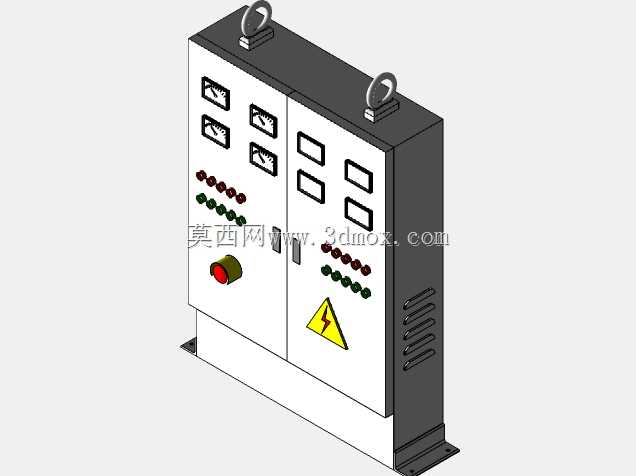

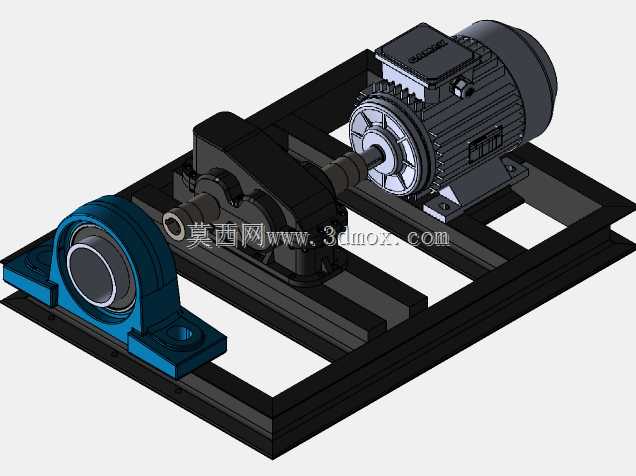

　　这套螺杆式水轮机组的三维结构，主要面向偏远山区零散径流、小型灌区跌水、村落微型供水系统配套的离网发电场景，适配水头落差3-12米、流量0.1-0.6m³/s的低水头小流量水力资源，这类场景往往不具备建设常规坝式电站的条件，也不需要大规模的土建施工，机组可以直接依托现有引水渠、灌溉跌水的落差安装，不需要额外修筑大型挡水结构，能最大程度降低对周边生态的扰动，也减少了前期土建的投入成本。从结构设计逻辑来看，整套机组采用一体化集成式布局，将进水导水段、螺杆转轮腔、传动连接段、发电单元、操作控制机构全部整合在同一个楔形主体基座上，基座的迎水端做了斜切导流造型，能顺着来水方向引导水流平顺进入转轮腔，避免进水段出现涡流、紊流造成的水力损失，

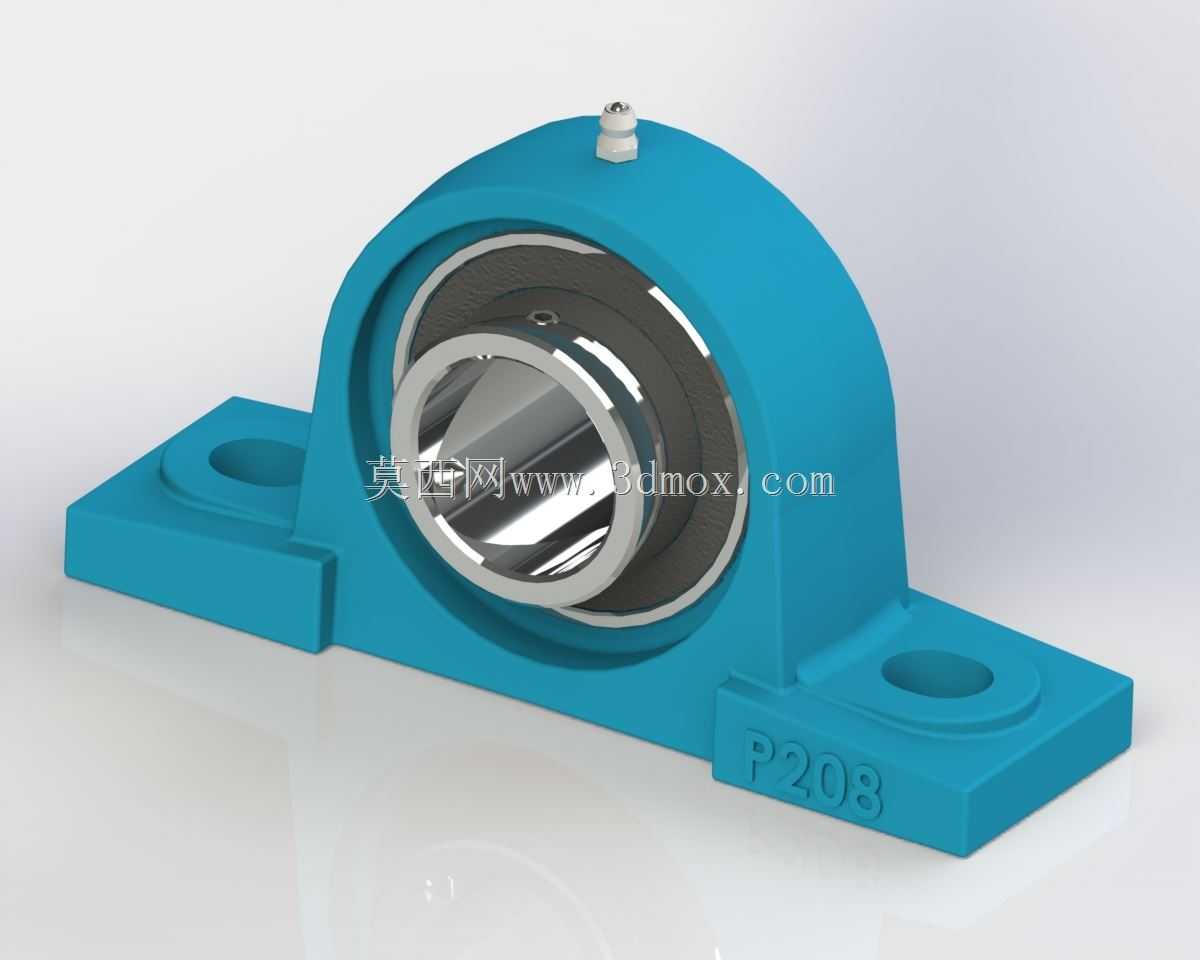

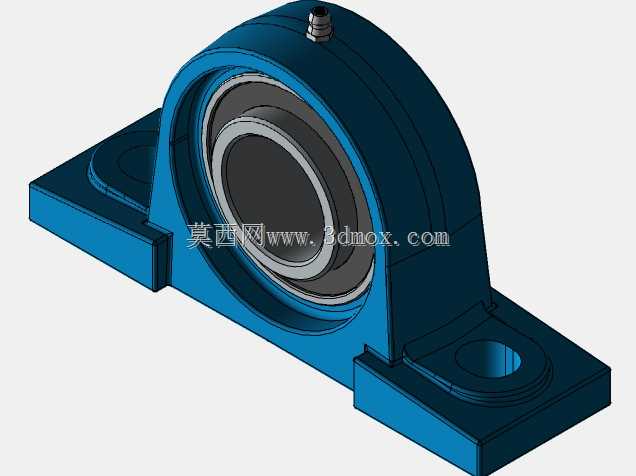

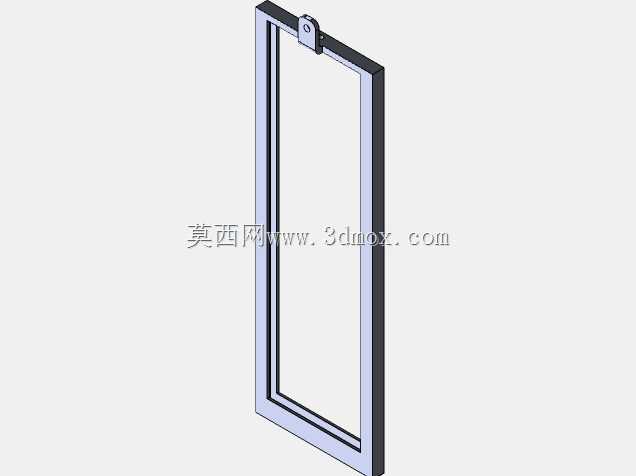

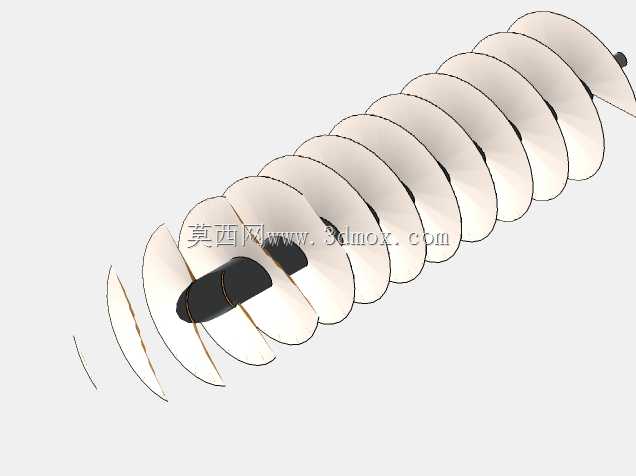

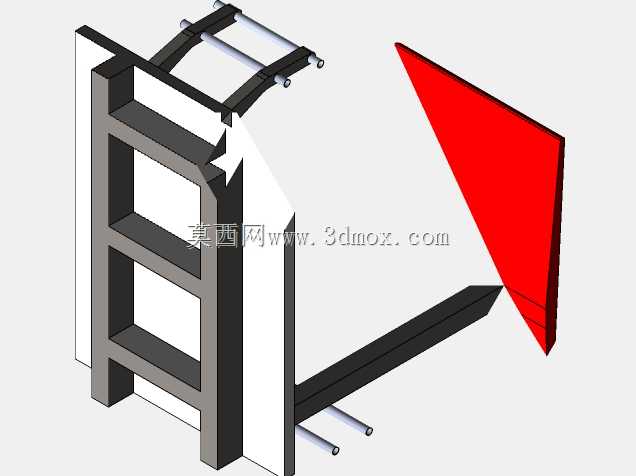

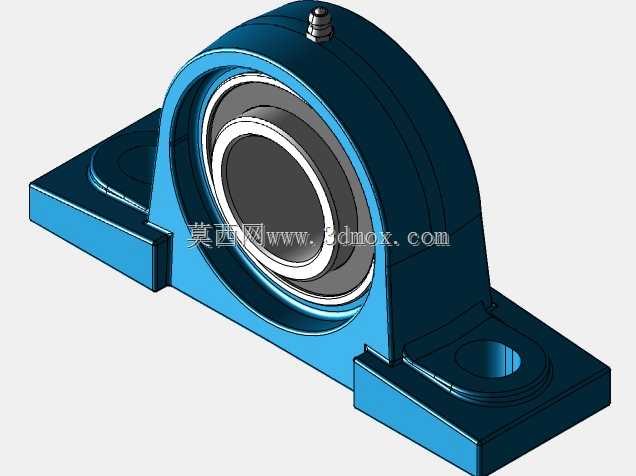

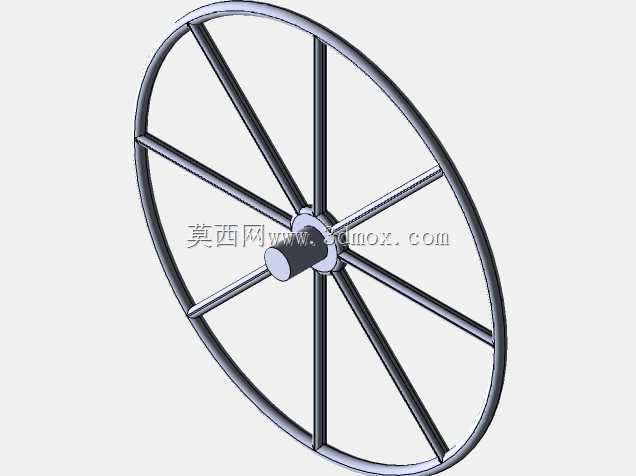

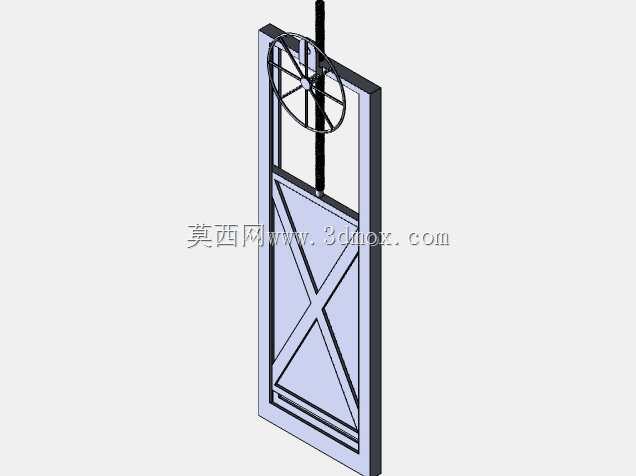

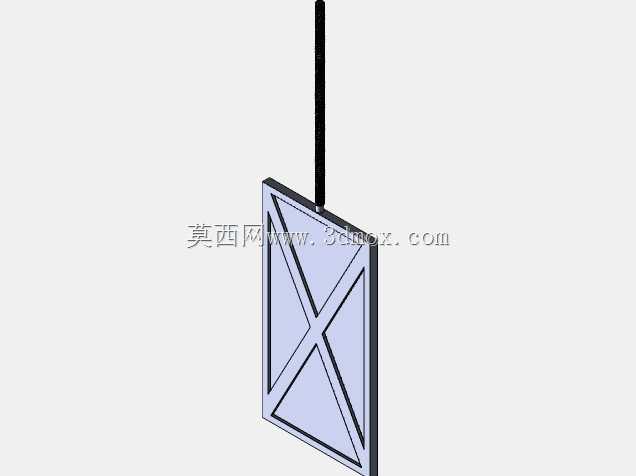

　　基座底部预留了与混凝土安装基础匹配的地脚螺栓连接位，安装时只需要将基座与引水渠末端的安装平台对齐固定，做好进水段与渠道的密封衔接即可，不需要在现场做复杂的部件拼接，大幅缩短现场安装的周期。核心的螺杆式转轮采用等螺距螺旋曲面结构，和传统冲击式、混流式转轮不同，这种螺杆结构对水流的适配性更强，即使来水流量出现一定幅度的波动，也能保持相对稳定的转速输出，不会因为小流量工况出现转轮卡滞、效率骤降的问题，转轮的叶片边缘与腔体内壁的间隙控制在1.5-2mm，既保证转动过程中不会出现刮蹭，也能尽可能减少间隙漏水造成的容积损失，转轮的主轴两端采用水润滑轴承支撑，不需要额外配置复杂的压力供油润滑系统，降低了后期运维的复杂度，也避免了润滑油泄漏对水体造成污染。机组顶部设置了手动操作的调速与闸门机构，通过手轮带动连杆结构控制进水导流板的开度，不需要外接液压或者电动控制单元，完全可以依靠人工操作完成机组的启停、出力调节，非常适合没有稳定运维团队的偏远村落使用，操作机构上方设置了悬挑式防雨顶盖，能避免露天安装时雨水直接冲刷操作构件与传动连接部位，延长外露构件的锈蚀周期，顶盖的悬挑尺寸超出操作平台边缘300mm，即使在强降雨天气也能保证操作区域不会被直接淋到。从安装边界尺寸来看，整套机组主体长度控制在4.2米，最大宽度1.8米，顶部操作平台距离基础面的高度为2.1米，安装时只需要预留长度5米、宽度2.5米的平整混凝土基础即可，

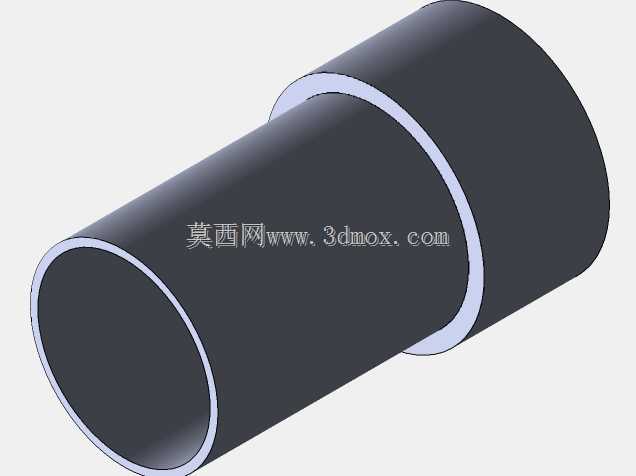

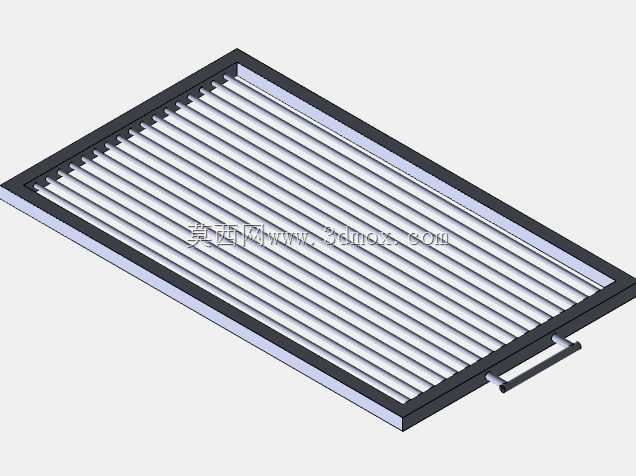

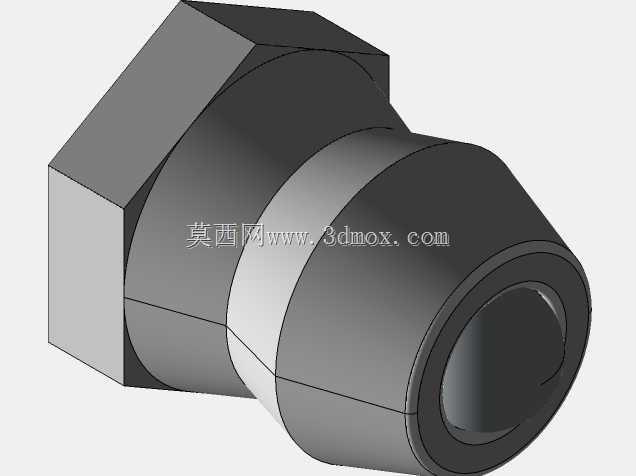

　　基础面需要高于渠道最高水位200mm以上，避免汛期水位上涨淹没机组主体，进水端与引水渠的衔接段采用渐缩式结构，将渠道来水均匀导入转轮腔，出水端直接衔接尾水渠，不需要额外设置尾水扩散段，进一步压缩了整体土建的占地规模。在细节结构处理上，基座的所有外露棱边都做了15mm的倒角处理，避免安装运输过程中尖锐棱边造成磕碰损伤，转轮腔的检修盖板设置在主体侧面，日常检修时不需要吊起整个机组主体，只需要拆开侧盖板就可以检查转轮的磨损情况、清理腔体内积存的杂物，对于山区渠道容易带入落叶、碎石的工况，这种侧开检修结构能大幅降低日常维护的工作量，主轴与腔体的密封采用多层填料密封结构，能适应长期浸水的工作环境，密封件的更换不需要拆解整个转轮单元，

　　只需要在外部压盖位置即可完成填料更换操作。整套机组的出力范围在5-30kW，完全可以满足小型村落的日常照明、小型家电供电，或者灌区监测设备、通讯基站的离网供电需求，和太阳能、风电这类间歇式清洁能源相比，这种小型水电机组的出力更加稳定，只要有稳定的径流就可以24小时持续供电，不需要配置大容量的储能电池组，整体的全生命周期成本更低，也更适合水力资源充足的偏远区域使用。建模过程中对所有运动部件都做了干涉检查，确认手轮操作全行程、转轮转动全周期内都不会出现部件碰撞，所有连接螺栓的位置都预留了足够的扳手操作空间，不会出现螺栓无法拧紧、后期无法拆卸的问题，基座的壁厚根据不同部位的受力情况做了差异化设计，受力较大的轴承安装位、地脚连接位做了局部加厚加强，非受力的盖板部位适当减薄，在保证整体结构强度的前提下尽可能控制设备自重，降低运输与安装的难度。
