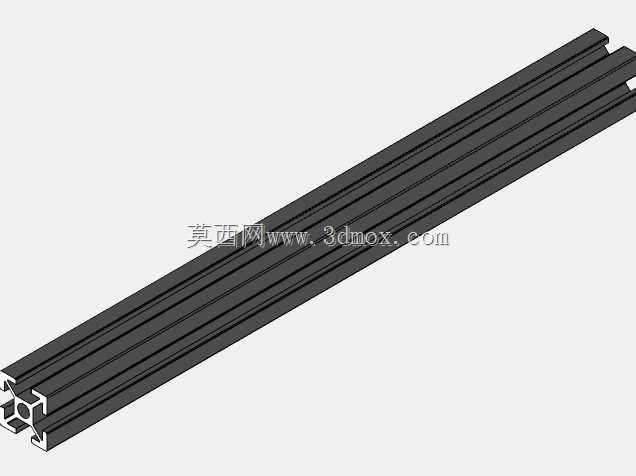

2020系列T槽工业铝挤型材结构

　　这款2020规格T槽铝型材，是轻型工业机架搭建场景里的基础构件，日常在桌面级小型自动化测试台、实验室传感器安装支架、3D打印机框架、小型输送线侧护支架这类场景里应用极广，相比同尺寸的方钢焊接框架，它的装配灵活性更高，后期改造成本更低，不需要做焊接、表面除锈喷漆这类工序，现场用配套螺栓、T型螺母就能完成快速组装。从截面结构来看，这款型材的四个端面都预留了标准宽度的T型滑槽，槽口尺寸适配通用M4、M5规格的T型螺母，滑槽内部做了圆弧过渡处理，既可以降低螺母滑入时的卡滞概率，也能减少型材挤压成型时的应力集中问题，避免后期受交变载荷时出现槽口开裂的情况。型材的中心区域做了十字形加强筋结构，筋板厚度控制在1.5mm，

　　在保证整体抗弯截面模量满足轻型载荷要求的前提下，尽可能降低了型材的单位米重，算下来每米重量不到1kg，单人就能完成长尺寸型材的搬运和装配作业。设计这类型材的时候，首先要匹配通用工业铝型材的装配公差体系，截面的外接圆尺寸严格控制在20mm×20mm的边界内，相邻两个端面的垂直度公差控制在0.1mm以内，保证多根型材拼接直角框架的时候，不会出现接缝错位、连接角码无法贴合的问题。T槽的槽口宽度做了负公差设计，实际尺寸比标称值小0.05mm左右，这样T型螺母装入后不会出现径向窜动，锁紧螺栓的时候螺母不会跟着打转，能有效提升现场装配的效率。型材的四个外角都做了R0.5的圆角处理，既可以避免搬运装配过程中锐边划伤操作人员，

　　也能减少型材表面阳极氧化层在边角处的磕碰脱落问题。在安装边界方面，这款型材的端面中心预留了标准的端攻螺纹底孔位置，需要加装脚轮、支撑脚、端盖的时候，可以直接在端面攻丝，不需要额外做钻孔定位；相邻两根型材垂直拼接时，配套的角码连接件可以完全藏在T槽内部，不会突出型材外表面，保证框架整体的外观平整度，也不会和安装在型材侧面的传感器、走线槽、防护面板产生干涉。实际选型应用的时候，要注意这款型材的承载上限，单根型材作为水平横梁使用时，支撑跨距控制在400mm以内时，中部静载承重可以达到15kg，不会出现明显的下挠变形，如果跨距更大，就需要搭配同规格的型材做加强横梁，或者更换更大截面规格的型号。型材的T槽除了用来穿装连接螺母，

　　还可以直接嵌入传感器安装座、光电开关支架、理线夹这类标准辅件，不需要在型材表面额外钻孔，调整安装位置的时候只需要松开螺栓就能沿滑槽滑动到目标位置，对于需要频繁调整工位布局的测试类设备来说，这种设计能大幅降低设备改造的工时成本。另外，这款型材的截面设计也兼容通用的铝型材封条、盖板配件，滑槽内可以嵌入橡胶密封条，在有防尘需求的设备外壳框架上使用时，能直接把亚克力板、钣金盖板卡在槽内，不需要额外打胶或者用铆钉固定，后期拆解维护也更方便。从建模角度来说，绘制这款型材的三维模型时，要重点保证T槽的轮廓尺寸精度，尤其是槽口的收口尺寸、槽内的螺母停靠位尺寸，这些尺寸如果出现偏差，后续装配时就会出现标准螺母无法装入、锁紧后间隙过大的问题；同时要注意型材截面的壁厚均匀性，挤压成型的工艺特性决定了壁厚差不能超过0.2mm，否则挤出后的型材会出现弯曲变形，校直难度也会大幅提升。
