跳汰机气动执行组件镜像结构设计

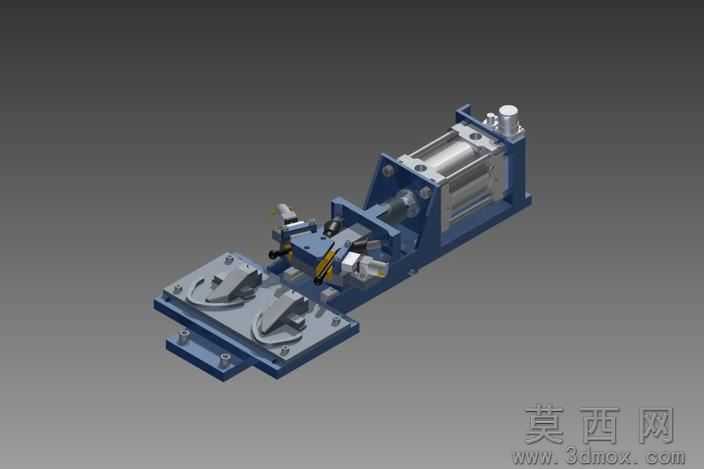

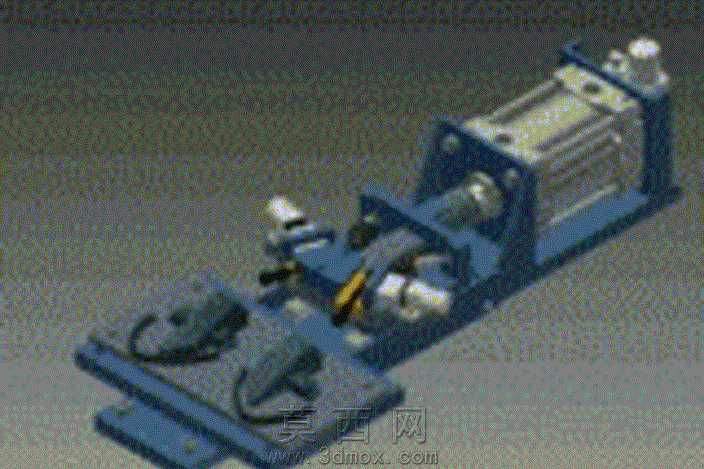

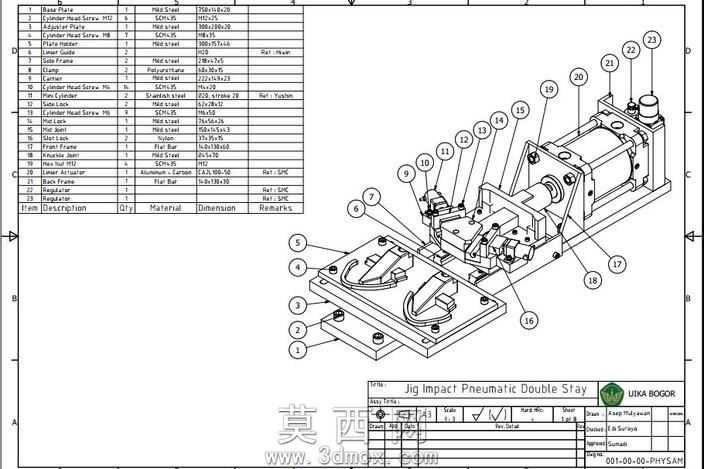

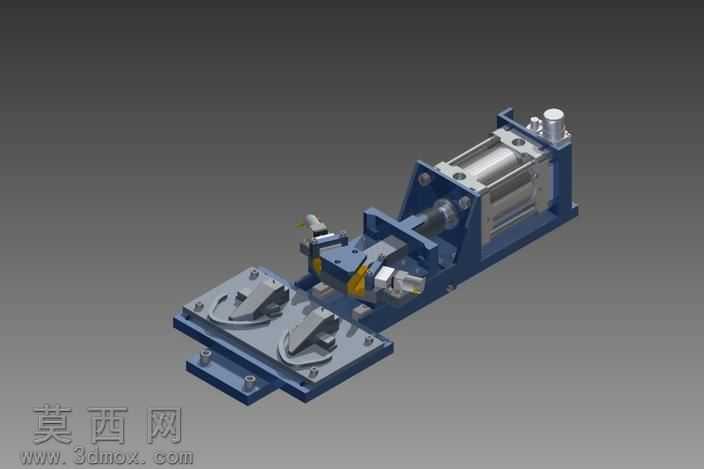

本模型为跳汰机配套气动执行组件的镜像结构三维设计成果，建模过程中严格遵循机械装配设计规范，先完成基准坐标系搭建，以组件安装底板为基础定位基准，依次完成气动驱动单元、传动连接构件、执行端作业模块、固定支撑结构的分步建模。建模阶段对各零件的配合公差做了参数化设定，保证气缸安装座与底板的定位孔同轴度、传动摆臂与驱动轴的配合间隙、执行端压块的行程限位尺寸均符合实际装配要求，所有螺纹孔、定位销孔的尺寸均按照通用机械五金标准设定，可直接导出工程图用于生产加工参考。材质渲染阶段针对不同构件做了区分设置：安装底板、支撑立板等结构件采用喷塑蓝灰金属材质，还原工业设备钣金构件的表面质感；气缸缸筒做阳极氧化银白金属材质，搭配黑色密封端盖材质，还原气动元件的真实外观；传动部位的销轴、紧固件做镀锌亮面金属材质，气管部分采用半透明黑色橡塑材质，执行端的接触垫块做耐磨聚氨酯哑光材质，通过不同材质的粗糙度、反光度参数调整，让整体装配体的渲染效果层次分明，清晰区分不同功能的构件。结构设计上采用对称镜像布局思路，将原单侧气动驱动组件做镜像适配，可满足跳汰机双侧同步作业的驱动需求，整体组件通过底部安装板的预留孔位可直接固定在跳汰机的机架安装位，气动接口预留标准快插接头位置，方便现场气路连接，传动部位做了限位结构设计，避免气动驱动行程超限导致构件碰撞损坏，整体结构紧凑，在保证驱动行程和输出力满足跳汰机作业要求的前提下，尽可能压缩组件的占用空间，减少对设备其他部位的安装干涉。设计过程中充分考虑了组件的拆装维护便利性，所有紧固件均采用外漏设计，无需拆解主体结构即可完成密封件、易损垫块的更换，镜像结构的零件与原单侧组件通用率达90%以上，可有效降低备件储备成本，适配跳汰机选矿作业中高频往复动作的使用工况，结构强度经过受力仿真验证，可承受长期往复冲击载荷不变形。
