转筒式跳汰机配套工装夹具三维设计

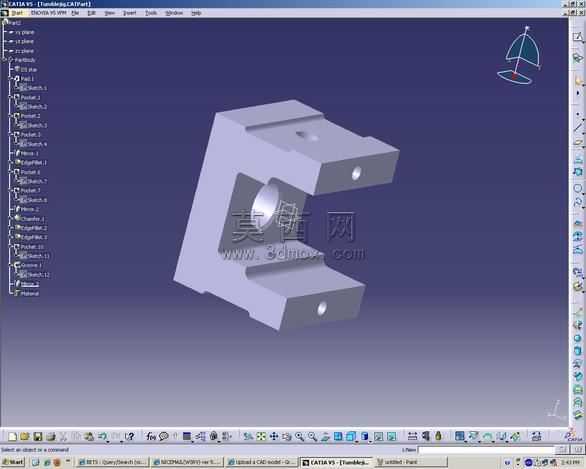

本作品为转筒式跳汰机配套的工装夹具三维设计，采用CATIA V5 R19版本完成全参数化建模，整体建模过程遵循机械工装设计的通用规范，从基准坐标系搭建开始，依次完成基体、定位槽、安装孔、夹持工作面等核心结构的特征创建。模型整体采用C型开放式框架结构，上下两个平行的夹持臂分别设置有同轴定位销孔，可实现待加工跳汰机部件的精准对位，中间镂空区域为加工操作预留充足空间，避免刀具作业时与夹具发生干涉。建模过程中对所有棱边做了工艺倒角处理，既消除了应力集中隐患，也符合实际机械加工的工艺要求，各安装孔位严格按照公差配合标准设计，保证后续装配时的互换性。材质配置上预设了合金结构钢的基础材质属性，可直接导入渲染模块生成真实感效果图，模型同时导出了STL通用格式，支持不同三维软件之间的格式互通，方便后续开展有限元受力分析、加工路径编程等工作。设计思路围绕选矿设备核心部件的加工定位需求展开，充分考虑了跳汰机转筒部件加工时的夹持稳定性、装拆便捷性，夹具的受力结构经过优化，在保证整体刚性的前提下尽可能减少冗余材料，降低工装自身重量，便于车间内的转运与安装调试。模型的特征树层级清晰，所有参数均可编辑调整，使用者可根据实际加工的跳汰机部件尺寸，快速修改对应参数生成适配的夹具版本，无需重新搭建整体结构，大幅提升工装设计的迭代效率，可直接应用于选矿设备生产车间的机加工工序，为转筒式跳汰机的核心部件加工提供可靠的定位夹持方案。
