九百吨级船舶配套SPMT运输装备结构

　　在船舶修造、重型海工装备转运场景中，大吨位船体分段、整船移位一直是场地作业的核心难点，这套适配900吨级船舶的SPMT（自行式模块运输车）配套结构，正是针对船台、船坞到舾装码头之间的短距离重载转运需求设计，解决传统滑道移位受场地坡度、潮汐限制，作业灵活性不足的问题。从结构布局来看，整套运输单元采用多模块并车拼接的排布逻辑，根据船体底部的受力支撑点分布，将SPMT模块车组沿船长方向对称布置，每台模块车的悬挂支点对应船体底部的强结构位置，避免运输过程中船体局部应力集中产生形变。设计阶段首先要核算船体的重量分布曲线，900吨级的内河或近海小型船舶，其重量重心通常位于船长中点偏艉部位置，因此车组排布时会在重心区域适当加密模块数量，

　　保证每个悬挂轮组的承载负荷在额定范围内，同时预留15%以上的载荷冗余，应对场地不平整带来的动载冲击。SPMT模块本身的自带液压悬挂系统可以实现单点高度微调，在船台到码头的过渡段，即使存在1.5%以内的坡度差，也能通过悬挂的自动调平功能保持整个承载面的水平度，避免船体发生侧倾。整套结构的外形边界需要严格匹配船台作业通道的宽度，模块车组拼接后的总宽度控制在8米以内，满足多数中小型船厂船台通道的通行要求，车组总长度根据船体底部的支撑跨度设置，保证艏艉端的支撑点距离船体端部的距离不超过船长的10%，防止运输过程中船体出现悬臂过大导致的结构下挠。从功能特性上看，这套配套结构不需要额外铺设临时滑道，

　　仅需要对作业场地做简单的硬化处理即可开展转运作业，相比传统的气囊搬运、滑道拖运方式，作业准备周期缩短60%以上，同时转运过程中可以实现原地360度转向、横向平移，在狭窄的船台区域内灵活调整船体位置，精准对接码头的下水设施或者舾装工位。设计过程中还需要考虑车组与船体底部的连接固定方式，在每个支撑点位置设置专用的垫墩结构，垫墩顶部贴合船体底部的线型，采用硬木加橡胶垫层的接触形式，既保证接触应力均匀分布，又避免划伤船体的外板油漆层，垫墩底部与SPMT的承载平台采用定位销连接，防止运输过程中垫墩发生滑移。在实际作业场景中，这套配置不仅可以用于整船的移位作业，还可以单独拆分模块用于船体分段的转运，在分段建造车间到总组场地的转运过程中，

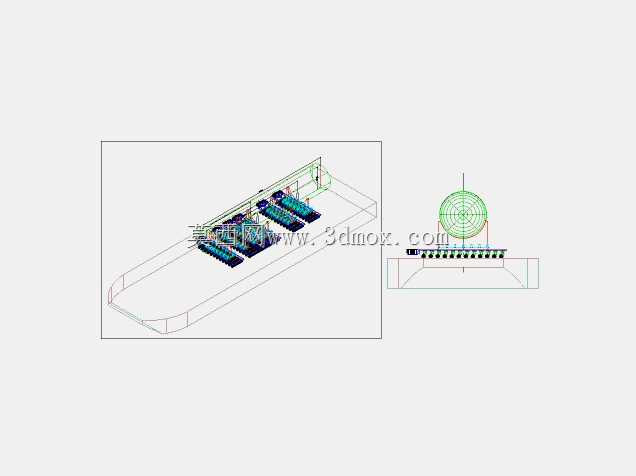

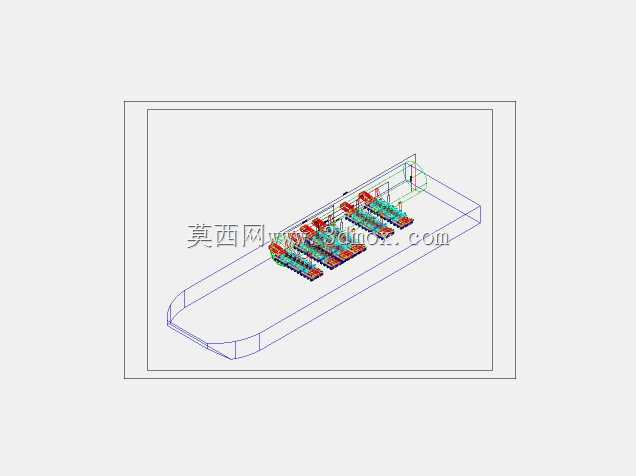

　　单组模块可以承载200吨以内的分段结构，配合车间内的平板车通道实现无缝衔接。建模过程中对SPMT的轮组结构、悬挂油缸、拼接连接机构都做了等比例还原，每个轮组的转向角度范围、悬挂的升降行程都按照实际设备参数设置，船体部分的线型按照900吨级干货船的典型线型构建，底部的强肋骨、龙骨结构位置都做了明确标识，方便使用者在做转运方案设计时直接参考支撑点的布置位置。需要注意的是，在不同场地作业时，需要根据场地的地面承载力调整车组的模块数量，如果地面承载力低于10吨/平方米，就需要增加模块数量来降低单轮的接地比压，避免场地沉降带来的安全隐患。整套结构的建模逻辑完全按照实际工程的排布顺序搭建，先确定船体的重心位置和支撑点分布，再匹配对应数量的SPMT模块，最后调整每个模块的悬挂高度保证承载面水平，整个装配过程和现场实际的车组拼装作流程完全一致，结构设计人员可以直接在模型基础上调整参数，适配不同吨位、不同线型的船舶转运需求，不需要从零开始搭建车组排布模型，大幅缩短转运方案的设计周期。
