多载荷工况下框架结构受力分析模型

　　在工业现场的框架类承载结构设计环节，多载荷耦合作用下的受力表现一直是结构校核的核心难点，这类框架常应用于设备支撑机架、管线架设支架、工业操作平台骨架等场景，实际服役过程中会同时承受竖向静载、水平风载、设备运行振动载荷、偶然冲击载荷等多重作用，单一载荷下的计算结果往往和实际受力偏差较大，很容易出现局部应力集中导致的结构失效，或是过度设计造成的材料浪费。这套框架分析模型针对多层多跨的框架结构搭建，完整还原了框架的梁柱节点连接形式，所有杆件的截面参数、节点刚性连接属性都按照实际工程常用的型钢规格设定，建模过程中先完成单根杆件的参数化搭建，再通过节点约束匹配真实的焊接或螺栓连接特性，避免了简化建模带来的刚度偏差。从结构布局来看，

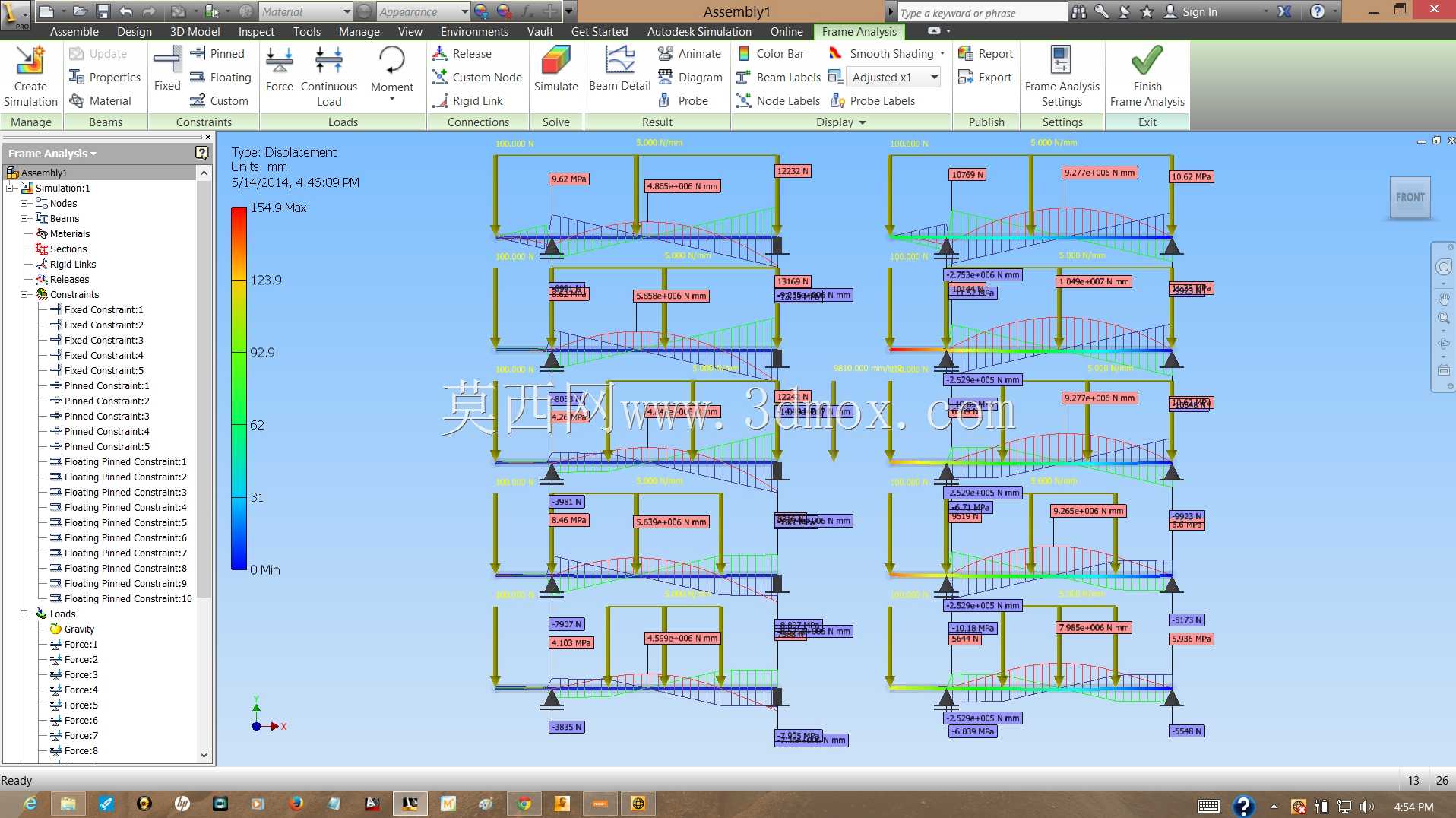

　　模型采用对称式多跨排布，每层的横梁承载位置都对应实际设备安装的点位，竖向立柱的底部约束完全模拟实际工程中的地脚螺栓固定边界，不会出现过度约束导致的应力计算失真。在载荷施加环节，模型分别在不同层的横梁位置匹配了对应场景的载荷类型，包括设备自重带来的均布静载、管线晃动带来的水平交变载荷、顶层结构承受的屋面竖向载荷，同时在框架的侧向施加了不同等级的水平载荷模拟风载或地震作用的影响，所有载荷的施加位置都和实际工程中的载荷作用点完全对应，没有采用简化的节点载荷替代面载荷，保证受力传递路径和真实场景一致。仿真分析过程中，模型完整输出了不同载荷组合下的结构变形云图、应力分布云图，能够直观看到每层横梁的最大挠度位置、立柱的压应力分布、

　　节点位置的应力集中系数，针对不同载荷组合下的薄弱位置，模型中也标注了对应的变形量和应力值，方便设计人员快速定位需要加强的结构部位。对于结构设计人员来说，这套模型可以直接复用为同类框架结构的仿真分析模板，调整杆件截面参数、载荷大小、约束形式后就能快速完成不同规格框架的受力校核，不用从零开始搭建仿真流程；在设备选型配套环节，也可以通过模型的分析结果匹配对应承载等级的型钢规格，在保证结构安全系数的前提下优化材料用量，降低整体制造成本。模型的安装边界完全按照常规工业框架的安装条件设定，底部预留的地脚安装孔位、梁柱连接的节点板尺寸都符合通用安装规范，不需要额外做大幅调整就能直接对接实际生产图纸，

　　对应的变形分析结果也能为框架上安装的精密设备提供振动幅值参考，避免结构变形量过大影响设备运行精度，尤其是框架上搭载传感类检测设备时，提前通过仿真校核结构的静动态变形量，能够有效降低后期现场调试的整改成本，避免出现安装完成后结构刚度不足导致的检测数据偏差问题。
