带LM35温度检测的自动风扇温控装置

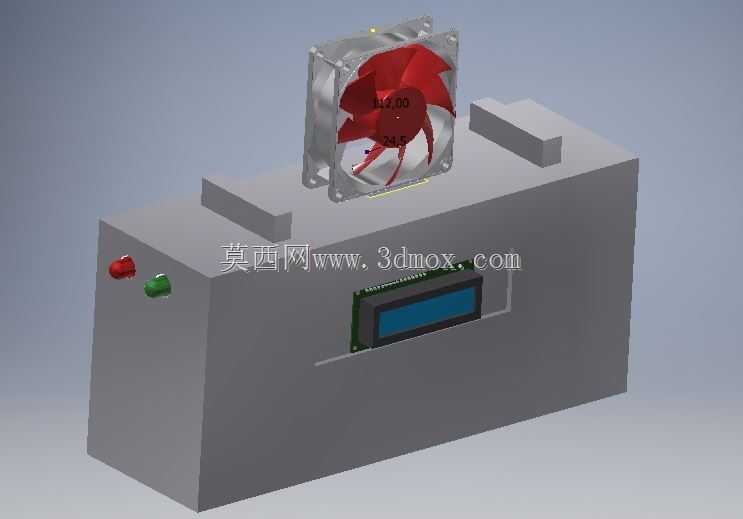

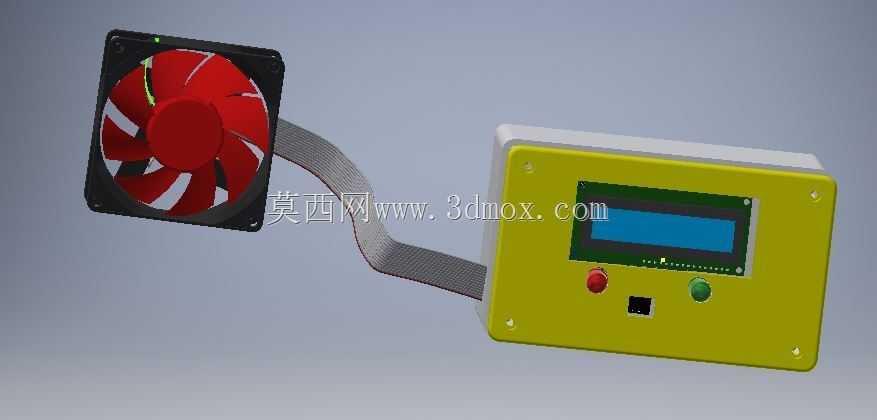

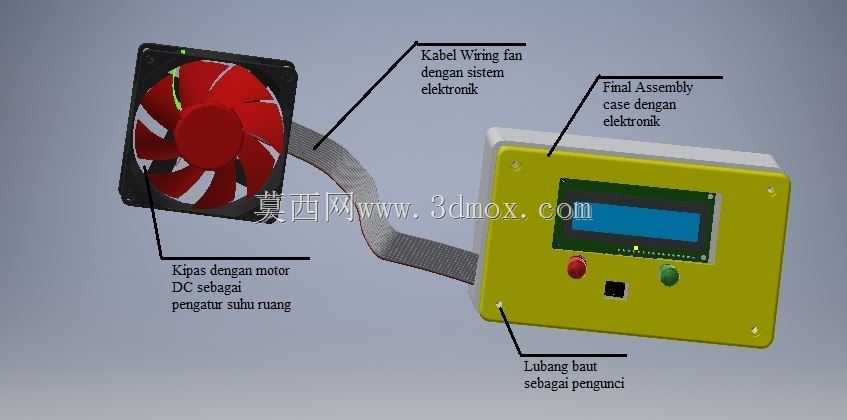

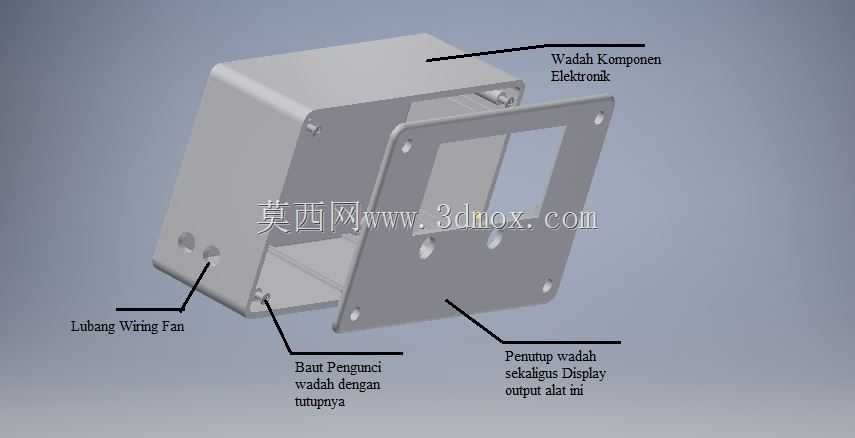

　　这套温控风扇装置主要面向小型设备舱、电子元件散热工位、密闭电控箱体这类需要动态调节散热功率的场景，解决传统定速风扇长期满转带来的能耗过高、积尘快、噪音冗余的问题，同时避免散热不足导致的元件过热宕机风险。整套装置分为控制盒与散热风扇两个独立单元，中间通过排线实现供电与信号传输，安装时可根据舱体布局灵活调整两个部件的固定位置，不需要将控制电路与风扇绑定在同一安装位，适配性更强。控制盒采用矩形盒体结构，外壳做了圆角过渡处理，避免安装调试时剐蹭线路，正面预留了1602液晶显示屏的嵌入式安装槽，屏幕下方设置两个操作按钮与一个状态指示灯开孔，盒体边缘预留沉头螺丝孔作为安装锁付位，安装时可通过M3沉头螺丝直接固定在电控箱内壁或者设备支架平面，

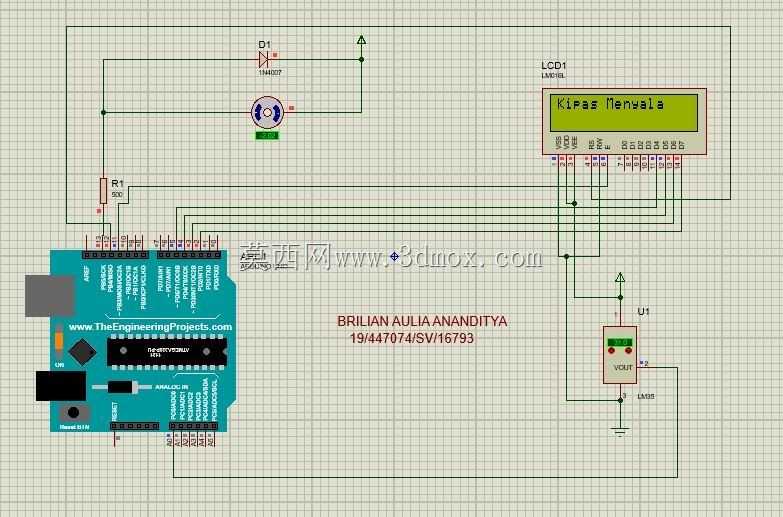

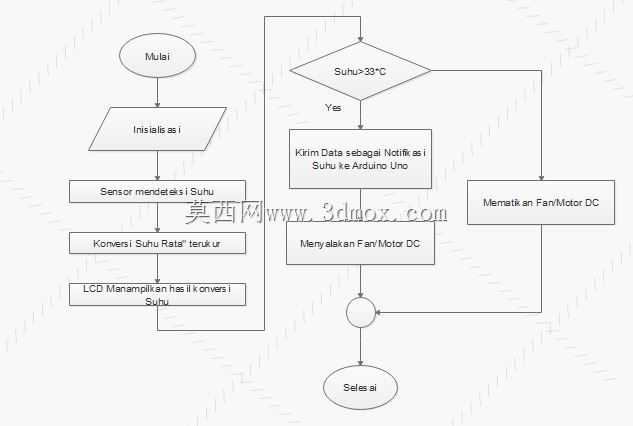

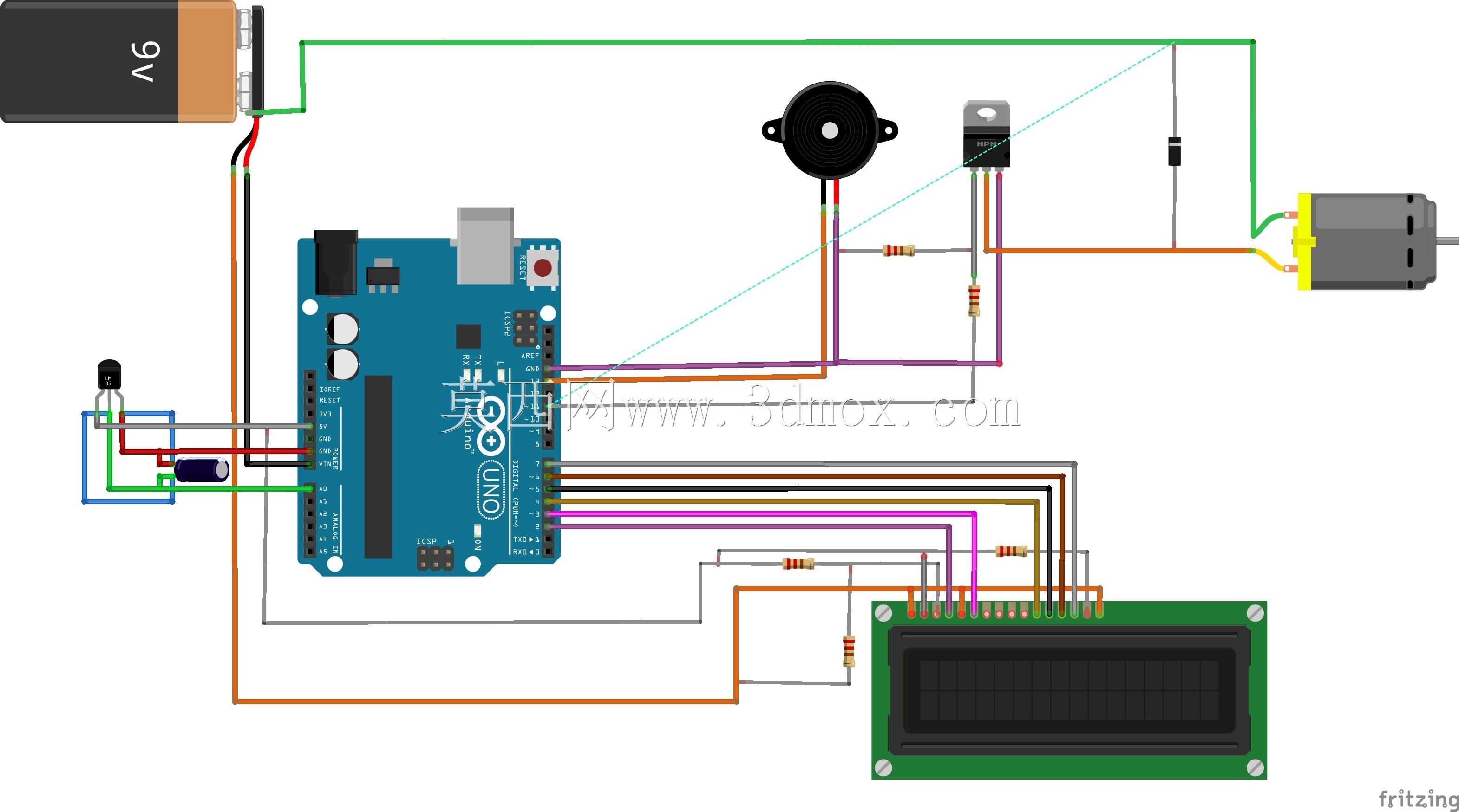

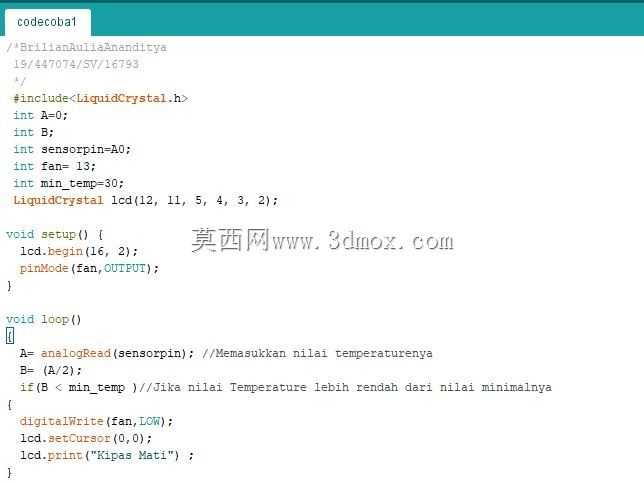

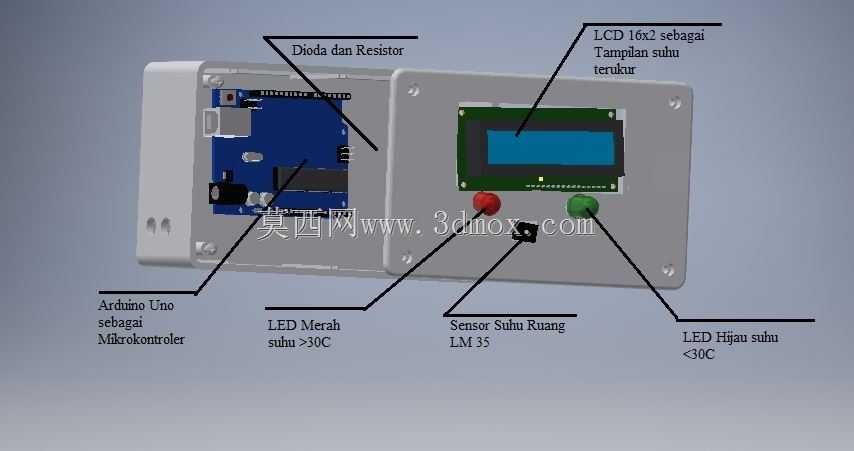

　　沉头孔设计能保证螺丝安装后不突出盒体表面，不会干涉周边线路排布。盒体内部预留了Arduino Uno主控板、LM35温度传感器模块、风扇驱动电路的安装空间，走线槽位沿着盒体内壁排布，避免高压驱动线路与信号采集线路交叉干扰。风扇单元采用标准直流轴流风扇规格，自带安装固定孔位，可直接适配常规设备散热通风口的安装尺寸，风扇电机的供电与转速控制信号通过柔性排线连接到控制盒，排线长度可根据实际安装距离调整，走线时可顺着设备结构梁固定，避免被运动部件剐蹭。功能逻辑上，LM35温度传感器实时采集监测区域的环境温度，将温度信号转换为电信号传输给主控单元，主控根据预设的温度阈值自动调节直流风扇的转速：当监测区域温度低于下限阈值时风扇停转，

　　减少不必要的能耗与积尘；温度处于中间区间时风扇低转速运行，维持基础散热；温度超过上限阈值时风扇满功率运行，快速带走热量。正面的1602显示屏可实时显示当前监测温度值、风扇运行档位、阈值参数等信息，两个操作按钮分别用于参数调整与功能确认，无需外接编程设备即可现场调整温度触发阈值，适配不同设备的散热需求。设计过程中优先考虑了现场安装的容错性，控制盒的安装孔位做了长圆孔微调设计，允许安装时存在±2mm的位置偏差，降低现场打孔的精度要求；风扇与控制盒的连接接口做了防呆设计，避免现场接线时插反导致电路烧毁。整套装置的电路部分全部封闭在控制盒内部，仅预留传感器探头延伸孔位与风扇接线接口，可适应多尘、轻度油污的工业现场环境，

　　不需要额外加装防护外罩。温度传感器的探头可通过延长线引出，直接固定在需要重点监测的发热元件表面，相比监测环境温度的方案，控温响应速度更快，能更精准匹配发热元件的实际散热需求，避免出现元件已经过热但环境温度尚未触发阈值的滞后问题。风扇驱动电路采用无触点可控硅设计，相比传统继电器驱动没有机械触点损耗，长期运行的可靠性更高，不会出现触点粘连导致的风扇失控问题，同时支持PWM无级调速，不是简单的档位切换，可根据温度变化线性调整风扇转速，散热过程更平缓，不会因为风扇突然启停导致设备内部出现凝露风险。
