桌面式红外3D扫描成像装置结构设计

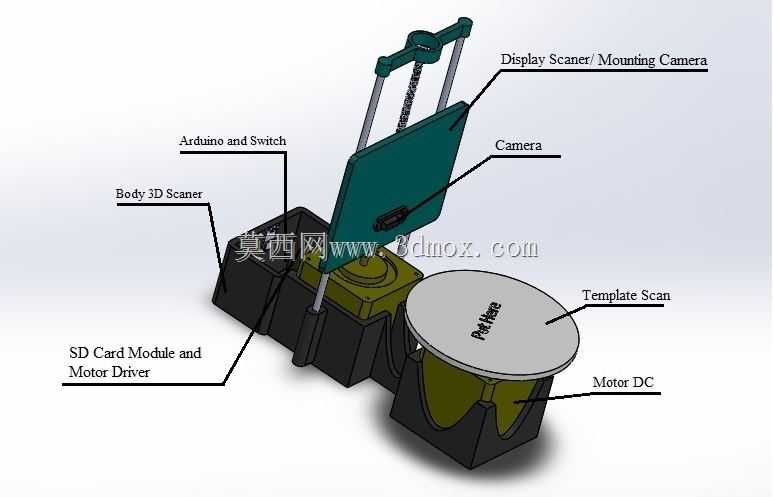

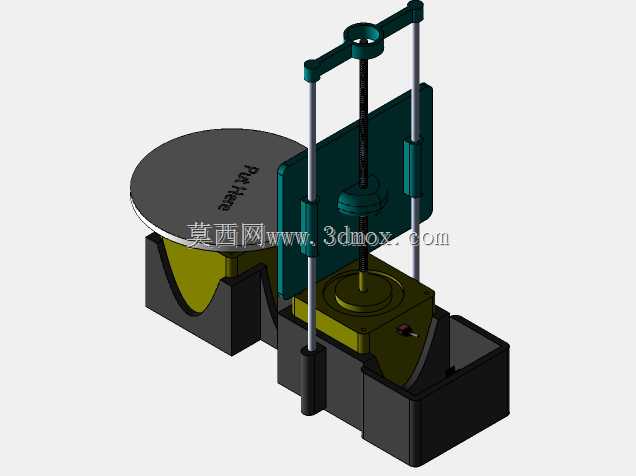

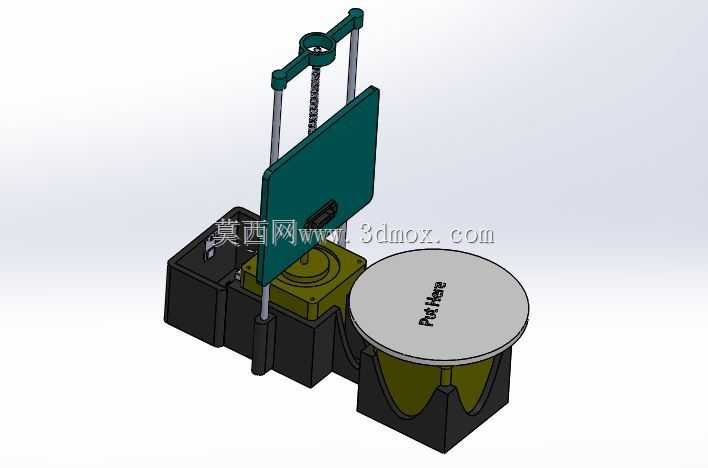

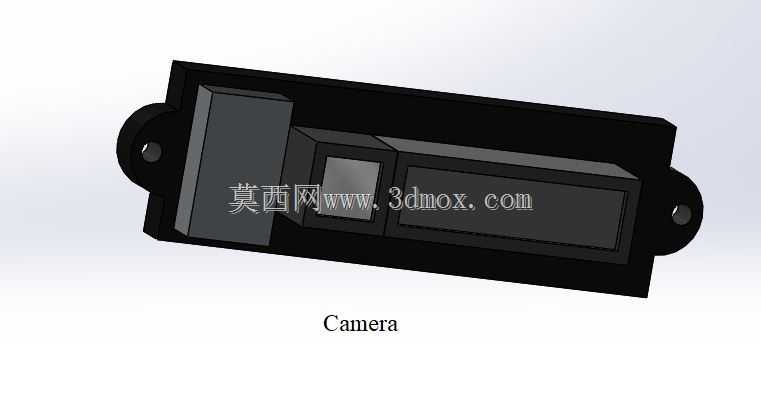

　　这套扫描装置的核心应用场景覆盖小型工件逆向建模、文创产品数字化存档、教学实验三维数据采集三大类，区别于工业级大尺寸扫描设备，它的定位是桌面级小量程高精度采集，针对直径200mm以内、高度180mm以下的小型物件做全维度三维数据捕捉，不需要搭建大型暗室或者配套专用工装，普通平整工作台面即可放置使用，安装边界仅需预留400mm*300mm的台面空间，设备总高度控制在320mm以内，不会占用过多实验室或者小型设计工作室的操作空间。从功能实现逻辑来看，它采用双视觉模组搭配红外距离传感的组合方案，侧边的升降支架搭载成像采集模组，通过丝杆传动实现垂直方向的精准位移，每移动一个步进距离就触发一次红外测距与图像采集，

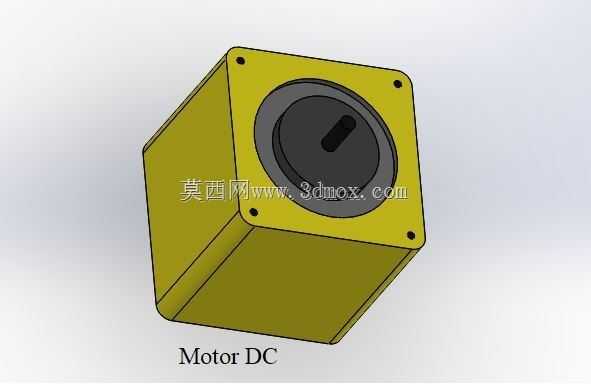

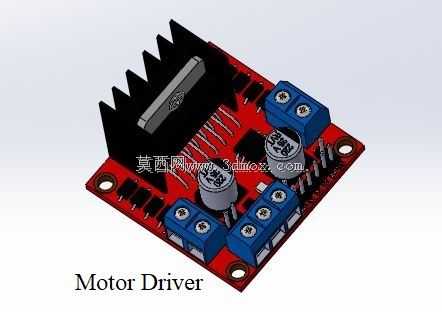

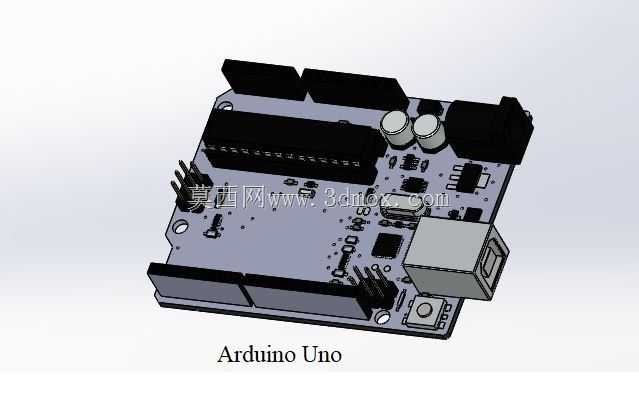

　　配合下方的旋转载物台带动被测物件做定角度转动，就能完成物件全周的点云数据采集，不需要人工翻转物件调整姿态，单次完整扫描周期控制在3分钟以内，采集到的点云数据可以直接匹配彩色图像信息，生成带纹理的三维模型，省去后期手动贴图的工序。设计思路上优先考虑了桌面使用的操作便捷性，将控制电路、传动机构全部集成在底座内部，外部没有裸露的走线，旋转载物台做了下沉式安装，和底座上表面保持齐平，放置物件时不会出现卡滞或者磕碰的问题，采集模组的防护挡板采用墨绿色半透明材质，既可以阻挡环境杂光对结构光投射的干扰，又能让操作人员直观观察到内部扫描进度，不需要额外增设状态指示灯。红外距离传感器在这套装置里承担两个核心作用，

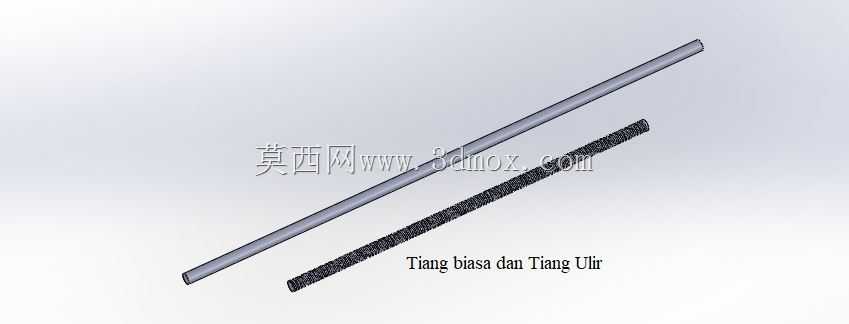

　　一是实时监测采集模组和被测物件表面的距离，自动调整对焦参数保证成像清晰度，避免因为物件外形起伏导致的局部图像虚焦；二是在扫描初始阶段做快速轮廓预判，自动匹配对应的扫描步长与旋转角度，对于外形规则的物件自动加快采集速度，对于复杂曲面的物件自动加密采集点密度，平衡扫描效率和数据精度。实际使用过程中，不需要做复杂的参数标定，设备开机后会自动完成模组位姿校准，只需要将被测物件放置在载物台的中心标识区域，启动扫描程序即可自动完成全流程采集，采集到的数据可以直接导出通用三维格式，对接后续的逆向建模、3D打印或者尺寸检测工序。结构设计上充分考虑了日常维护的便利性，升降支架的导向杆采用标准光轴配件，长期使用出现磨损后可以快速更换，

　　丝杆副采用预紧式安装，避免升降过程中出现回程间隙影响采集精度，底座底部设置了可调式脚垫，可以根据台面平整度调整设备水平度，保证旋转载物台的转动平面和采集模组的成像平面保持垂直，减少后期点云拼接的误差。和常见的手持式扫描设备相比，这套固定式结构不需要操作人员手持设备保持稳定，避免了人为抖动带来的数据偏差，对于没有扫描操作经验的设计人员或者教学场景下的学生群体，上手门槛更低，采集的数据一致性更好。它的彩色图像采集模组和红外传感模组做了同轴安装设计，两个模组的光轴重合度控制在0.1mm以内，采集到的色彩信息和深度信息不需要做复杂的坐标匹配，直接就能完成纹理映射，生成的三维模型色彩还原度更高，不会出现纹理错位的问题。载物台表面采用哑光磨砂处理，避免反光对红外测距和结构光成像造成干扰，对于表面高反光的被测物件，只需要搭配常规的显像剂喷涂即可完成正常采集，不需要额外配置专用的防反光配件。整套装置的传动部分全部做了封闭防护，日常使用过程中不会有粉尘或者细小杂物落入传动机构，降低日常维护的频次，控制按键全部集成在底座侧前方，操作时不需要探身到设备后方，符合桌面操作的人机工程学要求。
