带温度扫描功能的防疫防护面罩结构

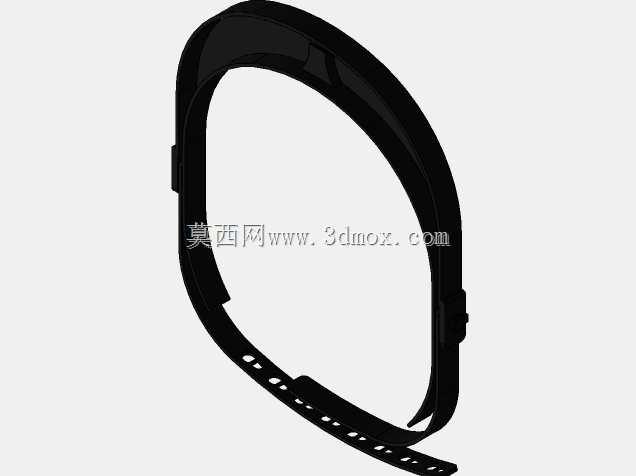

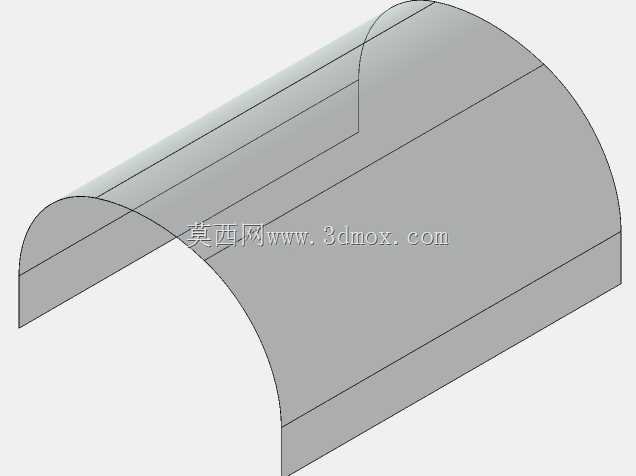

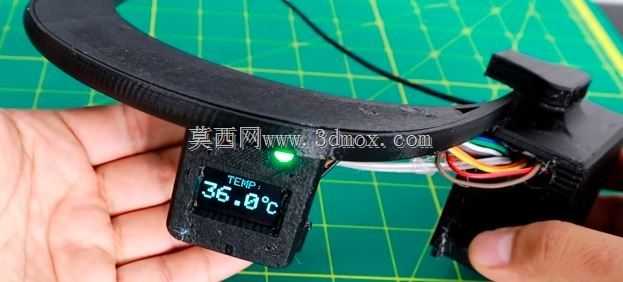

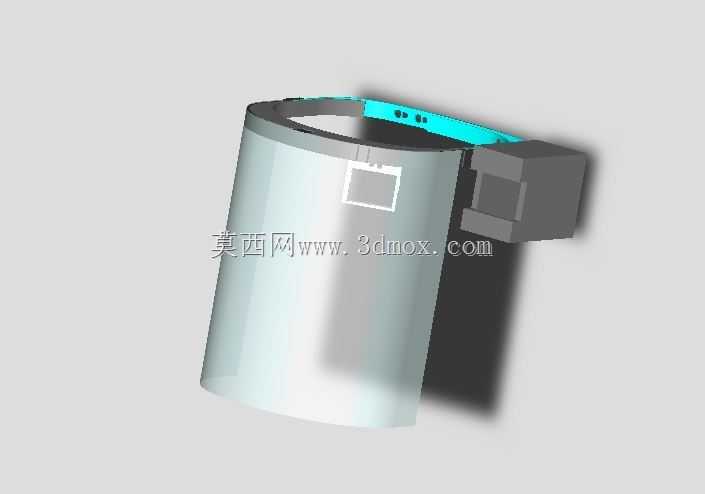

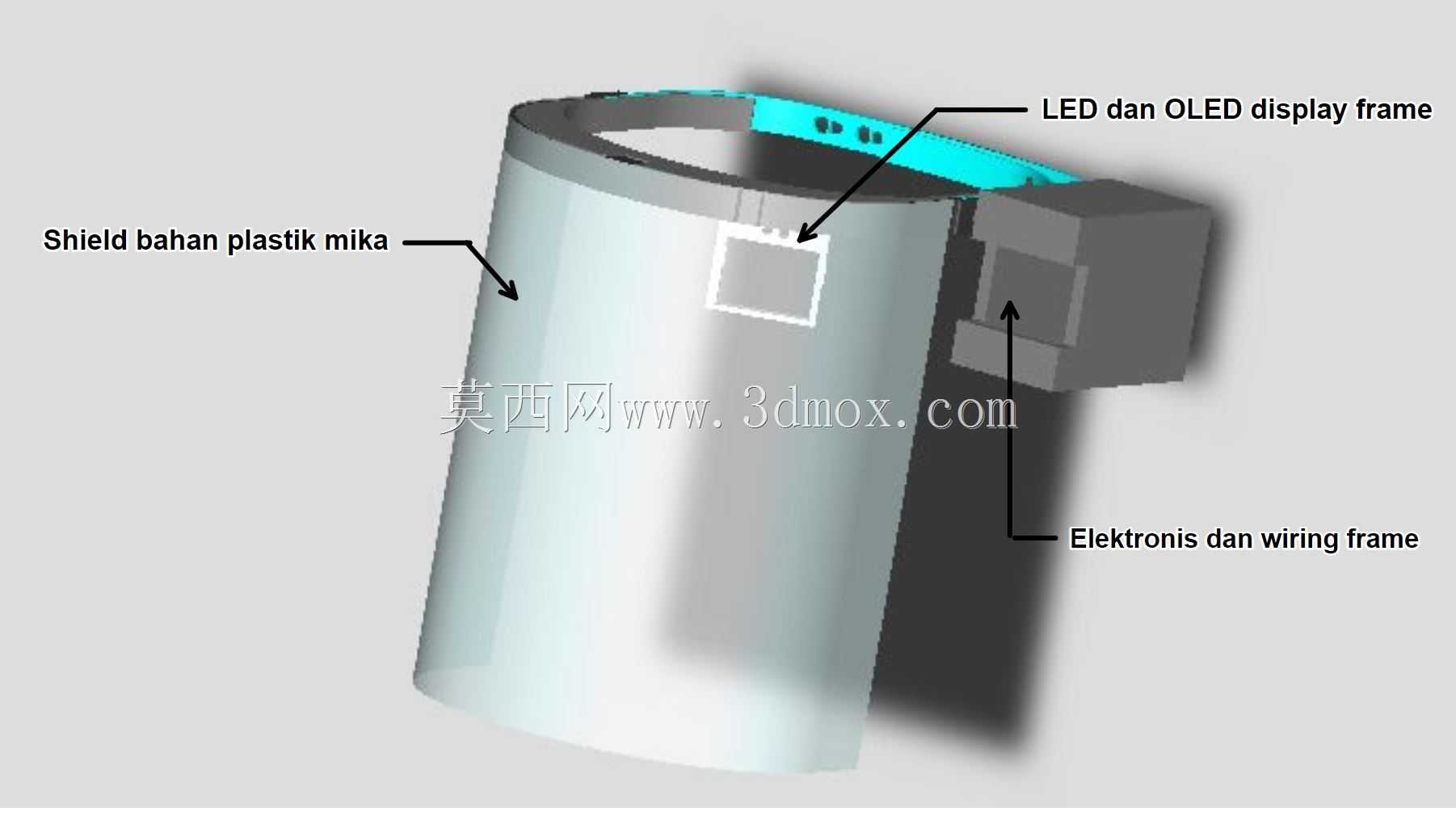

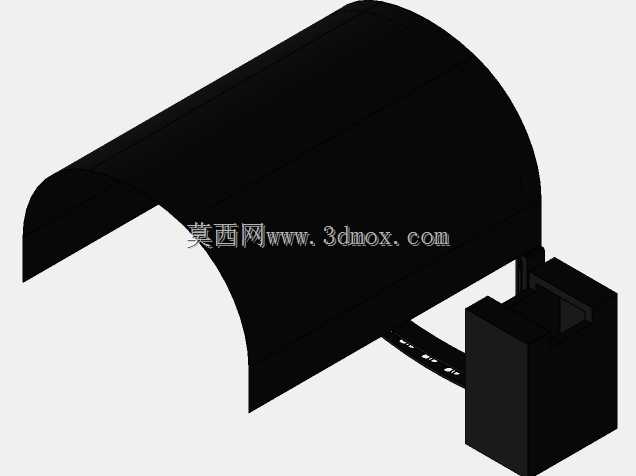

　　侧置的温度扫描模块采用卡扣式结构固定在面罩的右侧绑带基座位置，模块的探测端面朝向正前方，与面罩的佩戴朝向保持一致，当值守人员面向待检测人员时，扫描模块的探测轴线刚好对准待检测人员的额头区域，无需额外抬手操作，只要保持正常的面对面交流姿态，即可完成体温数据的采集，彻底解放值守人员的双手，也避免了手持测温设备时需要反复抬臂、近距离接触带来的暴露风险。设计过程中，首先考虑的是佩戴的重量平衡问题，温度扫描模块的重量控制在15g以内，固定位置选在绑带与面罩框架的连接受力点，避免单侧重量过大导致佩戴时面罩偏移，同时绑带部分采用宽幅弹性结构，顶部增加了柔性缓冲垫，分散头部的受压点，长时间佩戴也不会出现局部压痕。在公共卫生防控场景下，一线值守人员往往需要同时完成人员防护与体温筛查两项工作，传统的分体式防护面罩与手持测温枪存在操作繁琐、值守人员手部暴露、测温距离受限等实际问题，这款集成式结构正是针对这类一线痛点开发的功能整合型装备。从结构组成来看，整套装置分为透明防护面罩主体与侧置温度扫描模块两个核心部分，面罩部分采用大弧度曲面透明结构，覆盖范围从额头位置延伸至下颌以下，两侧延伸至耳侧区域，能够完整遮挡面部正面的飞溅物、气溶胶接触路径，相比传统平面防护结构，曲面造型在保证视野无畸变的前提下，进一步缩小了面部与外界的开放间隙，同时曲面的弧度设计能够让呼吸产生的雾气顺着弧面流向面罩下缘，减少视区起雾的概率。

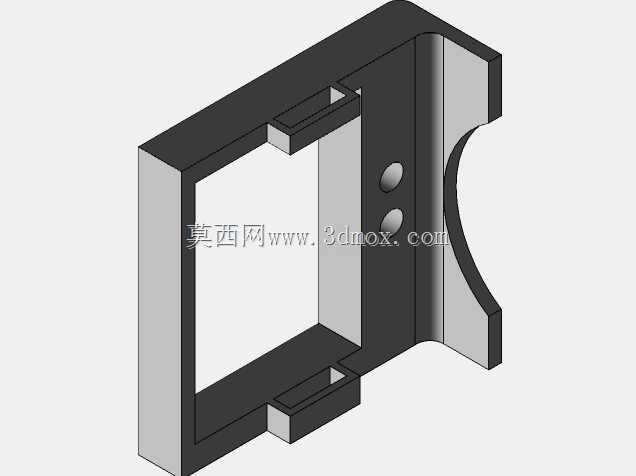

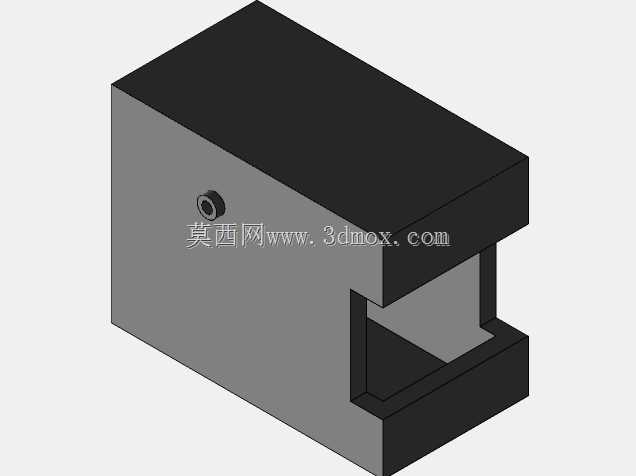

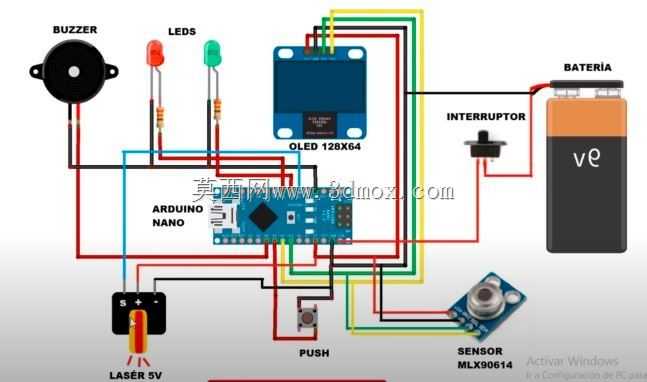

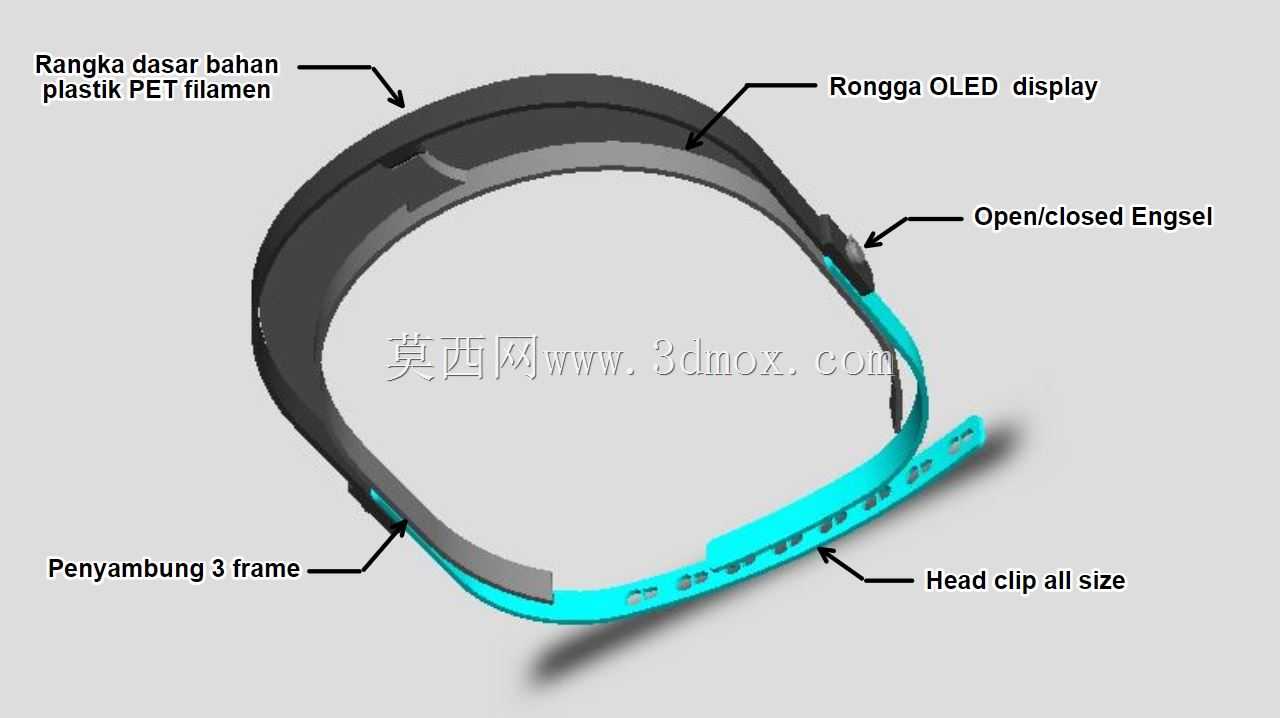

　　面罩的透明部分采用防刮擦的透明聚合物材质，厚度控制在1mm，在保证抗冲击强度的前提下尽可能降低整体重量，面罩与框架的连接采用嵌入式压合结构，无需额外粘接件，装配时直接将透明片卡入框架的预留卡槽即可，后期如果透明片出现磨损或者污染，可以直接拆卸更换，无需更换整套装置，降低使用成本。温度扫描模块的外壳采用与面罩框架一致的哑光硬质塑料材质，外壳做了圆角过渡处理，避免尖锐棱角在佩戴过程中剐蹭皮肤或者勾挂防护衣物，模块的供电与数据传输采用内置微型电路板设计，所有走线都隐藏在面罩框架的内部槽道里，外部没有明线，避免使用过程中线缆拉扯导致模块脱落，也减少了线缆表面沾染污染物后难以消毒的问题。从安装边界来看，整套装置的整体宽度不超过220mm，

　　高度不超过220mm，纵深尺寸不超过120mm，佩戴后不会与常规的医用防护帽、护目镜产生位置干涉，侧置的扫描模块突出面罩侧面的距离不超过40mm，在狭窄的通道、值守岗亭内使用时也不会因为突出部分剐蹭周边物体。扫描模块的探测角度做了预设校准，在佩戴状态下，距离模块30cm到80cm的区间内，探测区域刚好覆盖成年人的额头位置，不需要值守人员刻意调整头部角度，正常站立时的视线高度就可以完成测温，当检测到体温异常时，模块会通过内置的震动元件传递提示信号，避免公共场合下语音提示带来的不必要恐慌。在实际使用场景中，这款结构可以应用在社区出入口、交通场站、医院入口、商超入口等需要常态化体温筛查与人员防护的岗位，相比传统的分体设备，

　　整合式的结构减少了值守人员需要携带的装备数量，穿脱防护装备的流程也更简化，同时因为测温模块与面罩集成，不会出现值守人员忙于其他工作忘记携带测温设备的情况。结构设计时还考虑了消毒兼容性，整个外表面没有难以清洁的凹槽缝隙，所有拼接位置都做了平滑过渡，可以直接使用75%酒精、含氯消毒剂进行表面擦拭消毒，不会因为消毒液体渗入导致内部电路损坏，模块的按键采用一体化密封硅胶按键，没有按键缝隙，避免消毒液体或者污染物进入按键内部。面罩的下缘做了微向内收的弧度，在佩戴口罩的情况下，面罩下缘不会压到口罩的上沿，能够保证口罩的密合性不受影响，同时内收的弧度也能够引导呼吸产生的冷凝水顺着面罩内壁流到外侧，避免冷凝水滴落到值守人员的衣物上。绑带的长度调节采用滑动卡扣结构，调节时只需要拉动卡扣即可调整绑带的松紧度，适配不同头围的佩戴者，卡扣位置做了防滑纹理，佩戴手套时也可以顺利操作调节，不需要摘下手套调整。
