H型四旋翼飞行无人机结构设计

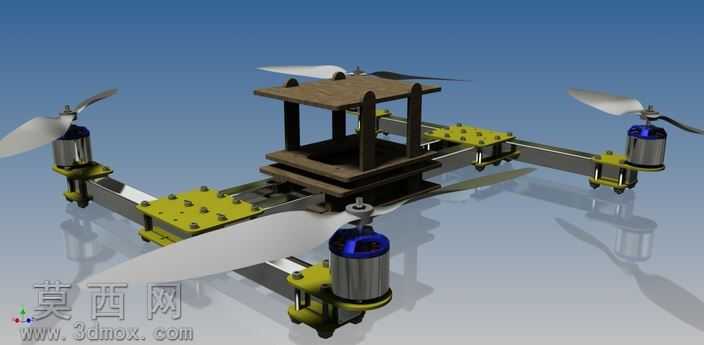

本作品为H型布局的四旋翼无人机三维结构设计，采用对称式H形机架作为整机承载核心，整体建模过程严格遵循航模飞行器的结构力学与装配逻辑完成。建模阶段首先完成主体机架的型材结构搭建，两侧横向机臂采用等长对称设计，确保四个旋翼的安装位置处于同一水平面，保障飞行过程中的升力分布均匀；机臂与中心承载台的连接部位设计了带安装孔的固定座，通过紧固件实现刚性连接，既保证连接强度，也预留了后期调试的拆装空间。中心承载区域采用双层叠层板式结构，上下层板通过立式支撑柱连接，形成独立的设备安装舱，可分别放置飞控板、电池、信号接收模块等核心元器件，分层设计既优化了整机的重心分布，也避免了不同电子元件之间的信号干扰。动力单元部分，四个旋翼动力组件分别安装在机臂末端，每个组件包含电机安装座、无刷电机、螺旋桨三个部分，电机安装座与机臂采用嵌入式定位配合，保证电机轴垂直于机臂平面，避免动力输出角度偏差带来的飞行姿态偏移；螺旋桨采用正反桨配对设计，对应四旋翼飞行器的差速转向控制逻辑，建模时还原了桨叶的翼型曲面，可直接用于后续的气动性能仿真验证。材质渲染方面，机架金属部件采用磨砂铝合金材质表现，还原轻量化航模机架的金属质感；中心层板采用碳纤维纹理材质，突出航空模型部件的高强度轻量化特性；电机外壳做亮面金属与蓝色端盖的分色处理，螺旋桨采用半透明哑光工程塑料材质，整体渲染效果贴近真实航模产品的视觉表现。结构设计上充分考虑了飞行场景的实用性，整机无多余突出结构，所有连接部位均做了圆角过渡处理，既降低飞行过程中的空气阻力，也避免尖锐边角带来的装配调试安全隐患；各部件的安装孔位、配合公差均按照通用航模配件的标准尺寸设计，模型完成后可直接导出工程图纸用于实物加工制作，也可作为飞控算法调试的结构载体，用于验证H型布局四旋翼飞行器的姿态控制、远程飞行等相关功能，整体结构紧凑合理，兼顾了结构强度、轻量化与装配便利性，符合小型多旋翼无人机的设计规范。
