火花塞壳体步进送料输送机构

　　这套步进进料机构主要应用于火花塞零部件加工生产线的工序间物料输送环节，针对火花塞壳体这类小型回转类金属零件的定距步进传输需求设计，可直接对接壳体加工工位的上料端、检测工位或者装配工位，替代传统的人工排料送料模式，解决小尺寸壳体零件在连续加工过程中定位不准、送料节拍不匹配的问题。从结构布局来看，机构整体采用卧式长条形排布，主体支撑框架采用钢板拼接式结构，底部设置可调高度的支撑脚，可根据对接设备的台面高度调整整体安装高度，支撑脚底部带防滑垫，适配车间内不同平整度的安装地面，安装时不需要额外浇筑预埋基础，直接通过膨胀螺栓固定在车间地坪或者设备台架上即可，整体安装边界宽度控制在适配常规生产线侧边预留空间的范围内，不会占用过多的产线横向空间。

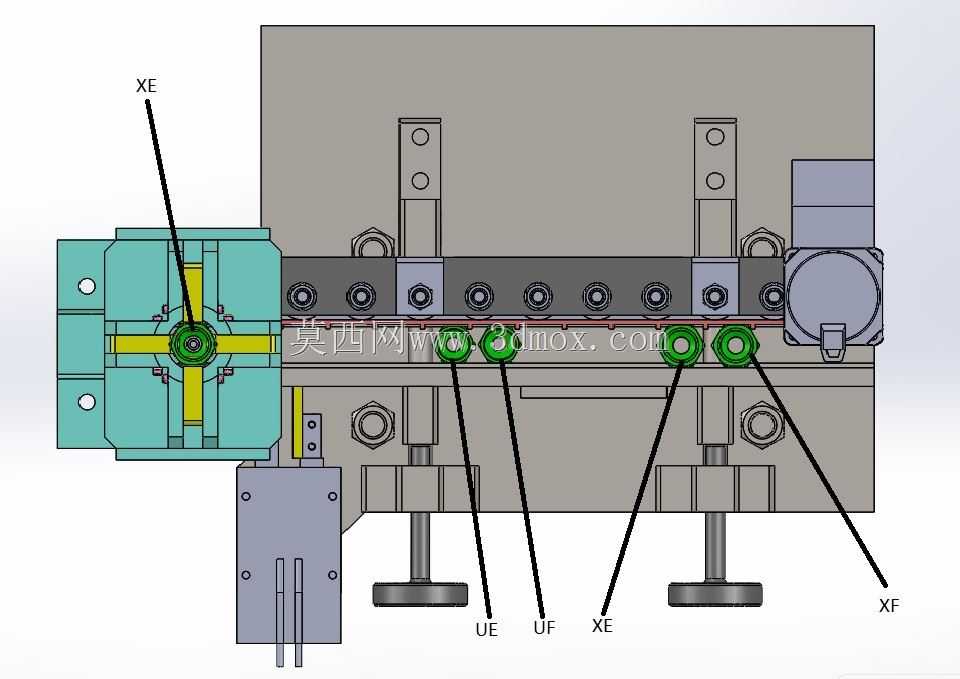

　　动力端采用步进驱动单元搭配同步传输带结构，传输带上方设置等距分布的工件定位座，每个定位座的型腔尺寸完全匹配火花塞壳体的外径尺寸，工件放入后不会出现径向窜动，传输过程中可保证每个工件的位置精度控制在±0.1mm范围内，满足后续加工或者检测工序的定位要求。机构进料端设置专用的分料定位结构，也就是图中左侧的青绿色分料模组，该模组内置十字形分料拨叉，可将上游来料的散乱壳体逐个分料后准确送入传输带的定位座内，分料动作与传输带的步进动作完全同步，不会出现卡料、叠料的问题，分料模组上设置的位置检测点位可实时反馈分料状态，一旦出现缺料或者卡料情况可及时触发停机信号，避免设备撞机。

　　传输段的侧边设置多组可调式导向挡条，挡条采用耐磨工程塑料材质，可根据壳体的实际长度调整两侧挡条的间距，适配不同规格尺寸的火花塞壳体输送需求，挡条的固定采用腰型孔安装结构，调整时不需要完全拆卸螺栓，松开螺母即可滑动调整位置，调试维护十分便捷。机构末端设置出料转接结构，可将完成输送的壳体准确送入下游设备的接料工位，出料位置同样设置定位检测点，确认工件顺利转出后才会触发下一个步进循环，避免出现漏送的情况。

　　设计过程中充分考虑了车间实际生产的维护需求，所有易磨损的定位座、拨叉部件都采用快拆式安装结构，更换单个易损件不需要拆解整个机构主体，只需要松开对应的紧固螺丝即可完成更换，单次更换时间控制在10分钟以内，可大幅减少设备停机维护的时间。传输带的张紧结构设置在机构末端的驱动端侧面，调整张紧度时只需要旋转调整螺栓即可改变驱动轮的位置，不需要拆解外部护罩，日常点检维护十分方便。整个机构的气动、电气走线都内置在框架的型材空腔内，外部没有裸露的管线，既可以避免车间内的切削液、金属碎屑对管线造成损伤，也能让整体外观更加整洁，避免管线剐蹭到操作人员或者工件。

　　从实际使用场景来看，这套机构可适配火花塞壳体的车削、清洗、检测、压装等多道工序的送料需求，送料节拍可根据下游设备的加工节拍灵活调整，最快可实现每分钟60件的稳定送料，送料过程中不会对壳体的表面造成划伤或者磕碰，满足火花塞零件的外观质量要求。机构的所有运动部件都设置了安全护罩，传动齿轮、皮带等运动部位完全封闭在护罩内部，避免操作人员误触造成安全事故，符合车间生产的安全规范要求。
