火花塞外壳步进送料设备结构设计

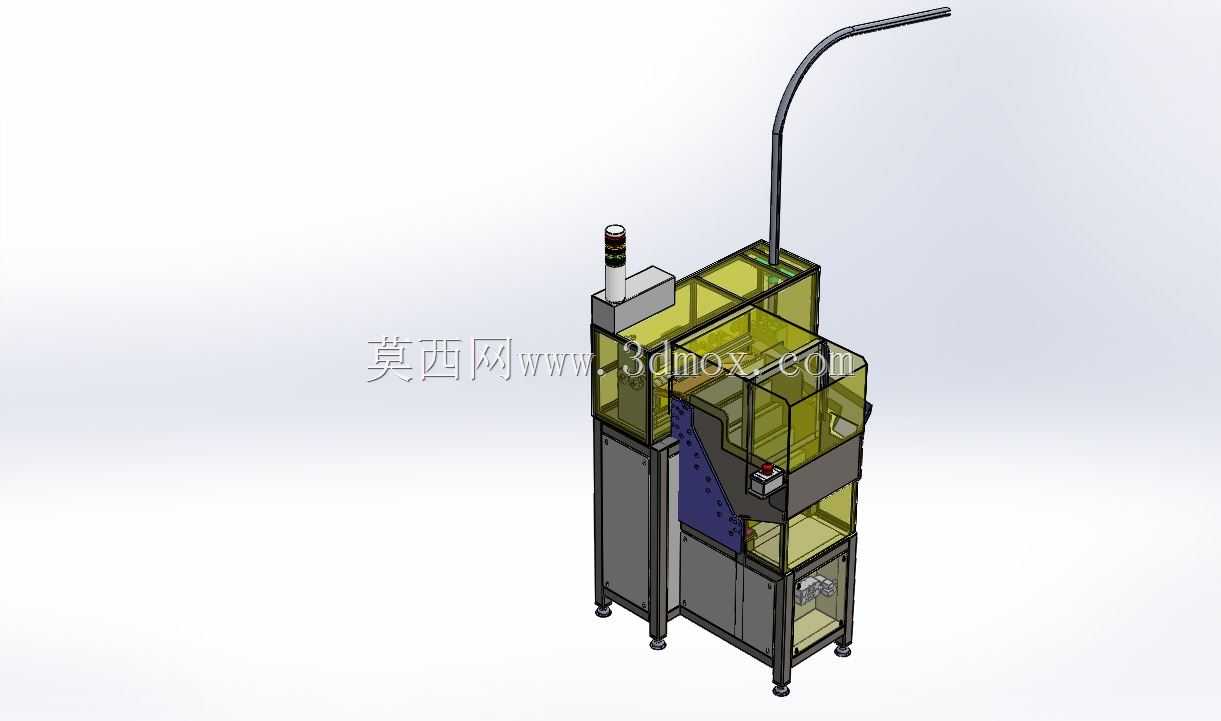

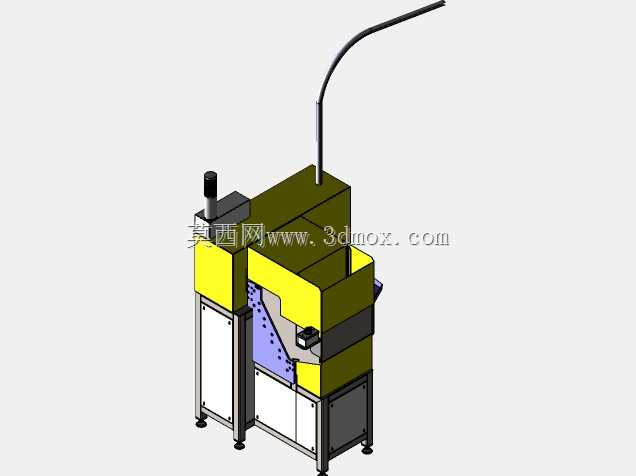

　　在汽车零部件精密加工产线中，火花塞金属外壳的工序间转移一直是影响产线节拍的关键环节，这类薄壁冲压件外壳壁薄、易变形，传统振动盘送料容易出现卡料、表面刮伤的问题，无法满足高精度机加工工序的上料定位要求，这款步进进料设备正是针对火花塞外壳的工序转移需求开发的专用送料装置。从结构布局来看，设备采用立式框架集成设计，底部采用方管焊接机架作为承载基础，机架底部配置可调脚杯，可适配车间地面的不平整工况，安装时仅需预留1200mm*800mm的地面占地空间，设备总高度控制在1800mm以内，顶部的柔性悬臂操作杆可根据操作人员的站位调整角度，不会与周边的加工机床、输送线产生安装干涉。设备的料仓部分采用倾斜式储料设计，

　　可一次性容纳约200件火花塞外壳毛坯，料仓内侧做了圆弧过渡处理，避免工件在自重下滑过程中出现卡滞，步进送料机构采用分度式拨叉结构，配合定位导槽实现工件的单步有序送出，每一次步进动作可精准将一件工件输送至出料工位，出料端的定位精度可控制在±0.1mm以内，能够直接对接后续机床的上料机械手取料位，无需额外增加二次定位机构。设计过程中重点考虑了薄壁工件的防刮伤需求，所有与工件接触的导槽、拨叉部位均采用非金属耐磨材质衬层，避免金属硬接触导致的工件表面压痕、划伤，满足火花塞外壳后续电镀、焊接工序的外观质量要求。设备的电气控制元件全部集成在机架下部的密封电气柜内，走线全部采用内部线槽布置，避免车间加工产生的金属切削、切削液进入电气回路造成故障，

　　侧面的检修门采用快拆铰链结构，日常维护时无需完全拆解设备即可完成拨叉磨损更换、传感器位置校准等操作。从产线适配性来看，这款送料设备的步进节拍可在0.5s-3s/件的范围内无级调整，可匹配不同加工节拍的车床、焊接设备的上料需求，既可以作为单机设备独立使用，也可以通过标准IO接口接入整线的PLC控制系统，实现与上下游设备的动作联锁，当后续工位出现工件堆积、设备故障时，送料设备可自动暂停送料，避免工件溢出掉落。设备上部的悬臂末端预留了状态指示灯安装位，可实时显示设备的运行、故障、缺料状态，操作人员在周边3米范围内即可快速识别设备运行状态，无需频繁靠近设备查看。不同于通用型振动送料设备，

　　这款步进送料装置针对火花塞外壳的特定外形做了专属导槽型面设计，工件在送料过程中始终保持固定姿态，不会出现姿态翻转、错位的问题，从根源上解决了异形薄壁件送料过程中的姿态紊乱问题。机架上部的护板采用半封闭设计，既可以阻挡外部杂物落入送料机构内部，也不会遮挡操作人员观察料仓内的工件存量，补料时仅需从料仓上部开口倒入工件即可，无需复杂的料道调整操作，一线操作人员经过简单培训即可完成日常补料、基础故障排除操作。在安装边界方面，设备的出料口高度可根据对接设备的进料高度做±100mm的调整，适配不同型号机床的上料高度差，无需额外制作增高安装底座，设备的总重量控制在280kg以内，普通车间的环氧地面即可直接承载安装，无需做额外的地面加固处理。送料机构的驱动部分采用减速电机配合凸轮分度结构，相比气缸驱动的送料结构，运行过程冲击更小、噪音更低，长时间连续运行的稳定性更高，日常维护仅需定期给凸轮传动部位加注润滑脂即可，维护成本远低于传统振动送料设备。
