挖掘机带拇指夹斗齿式铲斗结构设计

　　这款带拇指夹结构的挖斗，主要适配20吨级履带式挖掘机，在常规土方斗的基础上集成了夹持功能，解决了常规挖斗只能铲挖、无法抓取散料或不规则物料的痛点。日常作业中，常规挖斗面对石块、废旧钢材、原木这类物料时，只能依靠斗齿勾拽，物料容易从斗口滑落，作业效率极低，而这款带夹的挖斗，通过上翻的拇指夹结构配合斗体，可以实现类似人手抓取的动作，在市政拆迁、林场原木转运、矿山散石清理、河道清障等场景中，无需额外更换破碎锤或抓木器，就能完成铲挖、夹持两类作业，减少属具更换的停机时间。

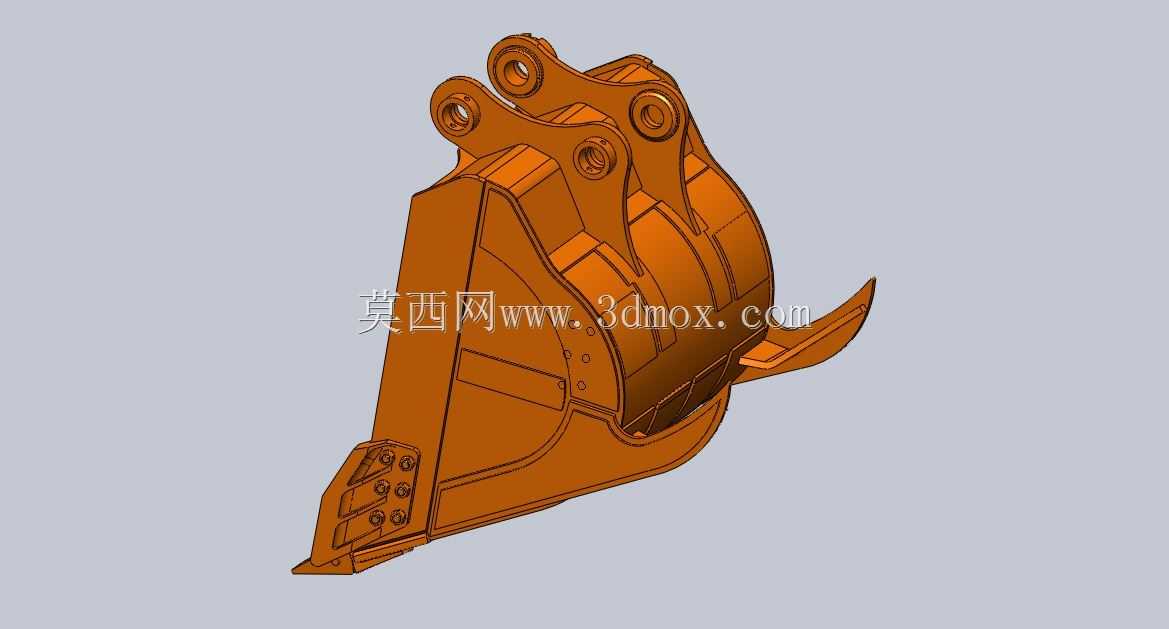

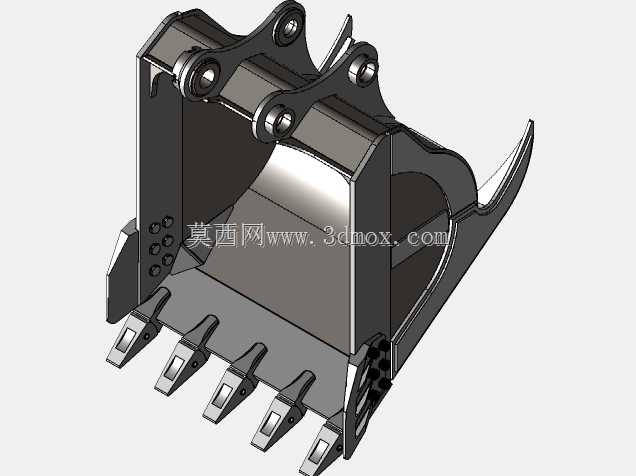

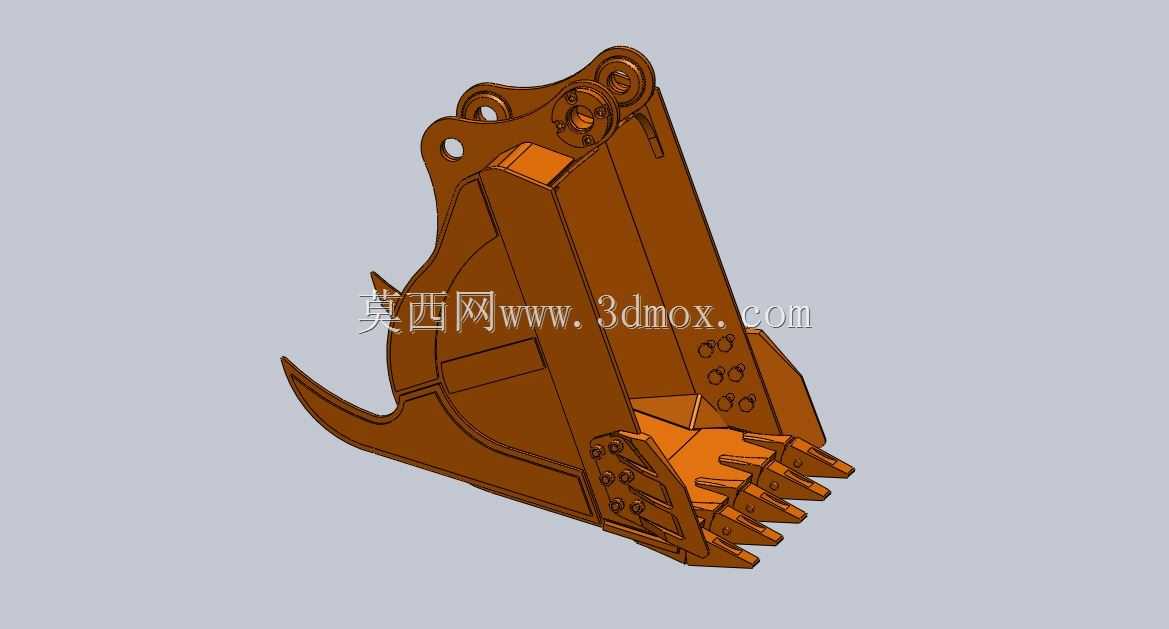

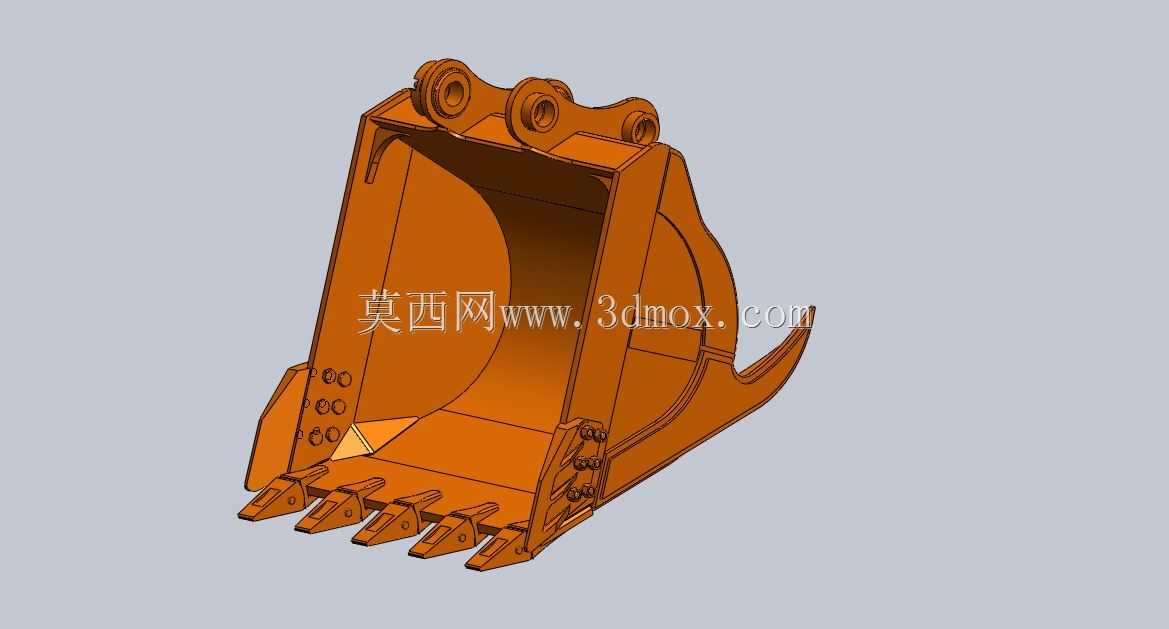

　　从结构设计来看，斗体主体采用高强度耐磨钢板焊接成型，斗唇位置加厚处理，五根斗齿按等间距排布，齿座采用焊接式结构，磨损后可单独更换斗齿，无需整体切割斗唇，降低后期维护成本。拇指夹的铰接点设置在斗体上方的安装耳板位置，与挖掘机斗杆的液压管路连通后，可通过驾驶室内的操作手柄控制夹爪的开合角度，夹爪的弧度与斗体内腔弧度完全匹配，夹持物料时可以形成封闭的容腔，避免小块物料从缝隙掉落。斗体两侧的侧刃也做了加厚堆焊处理，在挖掘硬质土层时，侧刃可以先切入土体，减少斗体侧面的磨损，同时提升挖掘时的导向性。

　　安装边界方面，这款挖斗的铰接孔间距、销轴直径完全匹配对应吨位挖掘机的斗杆与连杆安装尺寸，无需对挖掘机原有结构做任何改装，直接替换原有挖斗即可完成安装。斗体的整体宽度控制在1米左右，斗容约0.8立方米，既保证了单次铲挖的装载量，又不会因为宽度过大导致在狭窄巷道、管沟内作业时出现卡滞。拇指夹的最大开合角度可达120度，完全张开时不会遮挡斗口，不影响常规铲挖作业的进料效率，闭合时夹爪前端刚好贴合斗齿间隙位置，夹持直径10厘米以内的不规则物料时不会出现松脱。

　　设计过程中，针对夹爪与斗体的铰接位置做了应力集中优化，铰接孔内镶嵌了耐磨铜套，避免长期转动磨损导致孔位失圆，铜套表面设计了润滑油槽，可通过预留的注油嘴定期加注润滑脂，降低铰接副的磨损速率。斗体背部的加强筋采用纵横交错的排布方式，在不额外增加过多斗体重量的前提下，提升斗体的抗扭、抗冲击性能，在挖掘含碎石的硬质土层时，不会因为局部受力过大导致斗体变形。斗齿的齿尖采用楔形设计，切入土体时的阻力更小，相比常规平齿斗齿，挖掘同硬度土层时的插入阻力可降低15%左右，有效降低挖掘机的燃油消耗。

　　实际作业场景中，这款夹斗在拆迁工地可以直接抓取拆除后的混凝土块、钢筋段，无需额外配备人工整理物料；在山区林地作业时，可以直接抓取砍伐后的原木，完成短距离转运和堆垛；在河道清理作业中，可以夹持水中的大块漂石、废弃杂物，比常规挖斗的清理效率提升40%以上。考虑到长期在泥水、碎石环境中作业，所有铰接位置都设计了防尘密封圈，避免泥沙进入铰接副造成异常磨损，斗体表面的焊接位置都做了打磨处理，减少焊接应力集中，提升整体结构的疲劳强度。
