挖掘机用三齿土壤裂土树根拔除属具

　　该属具为挖掘机配套的前端作业装置，主要适配中大型履带式挖掘机的快换连接接口，可直接替换常规挖斗完成硬质土壤松动、板结地层破碎、林木根系拔除等常规挖斗难以高效处理的作业场景。在山地造林复垦、老旧果园改造、市政管线开挖前期预处理、矿山表层覆土剥离等工况中，常规挖斗面对板结黏重土壤、交错分布的浅层根系时，容易出现斗齿切入阻力大、斗体卡滞、根系缠绕斗体等问题，该裂土属具通过多齿弧形切入的结构设计，可有效降低作业切入阻力，单齿作业压强远高于常规挖斗斗齿，能够轻松切入硬度较高的压实土层，同时弧形齿廓在提升过程中可将交错的树根兜住带出，无需额外配备人工清理根系，大幅提升非均匀硬质地层的作业效率。

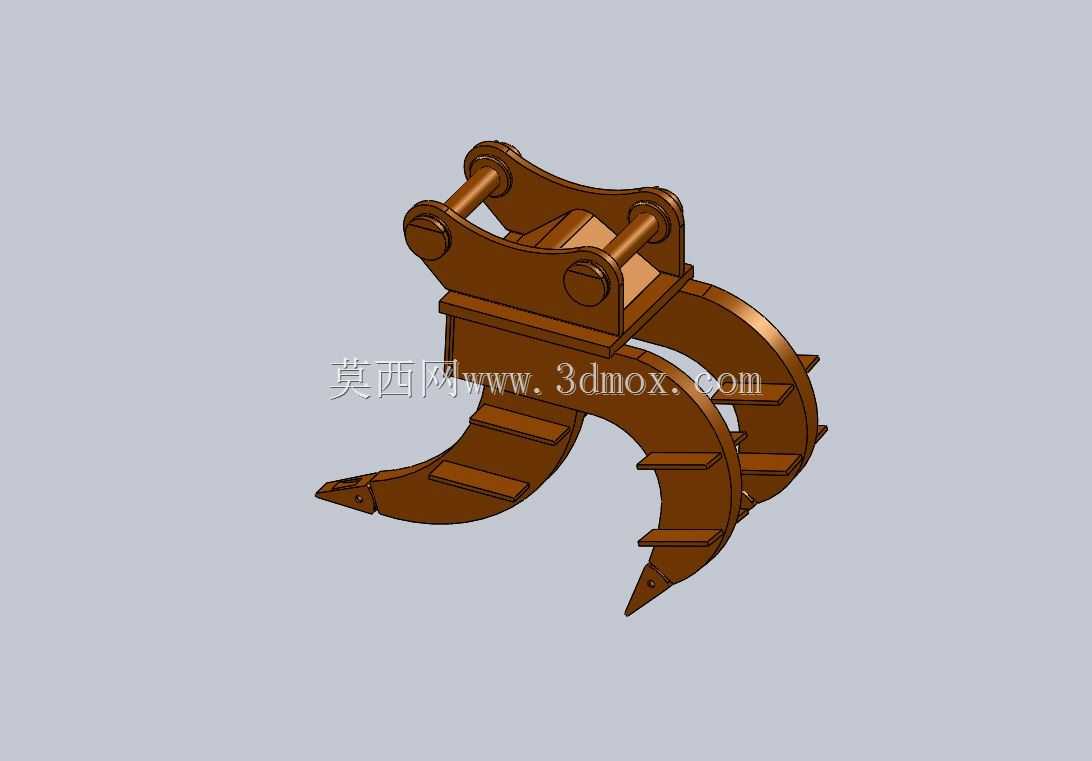

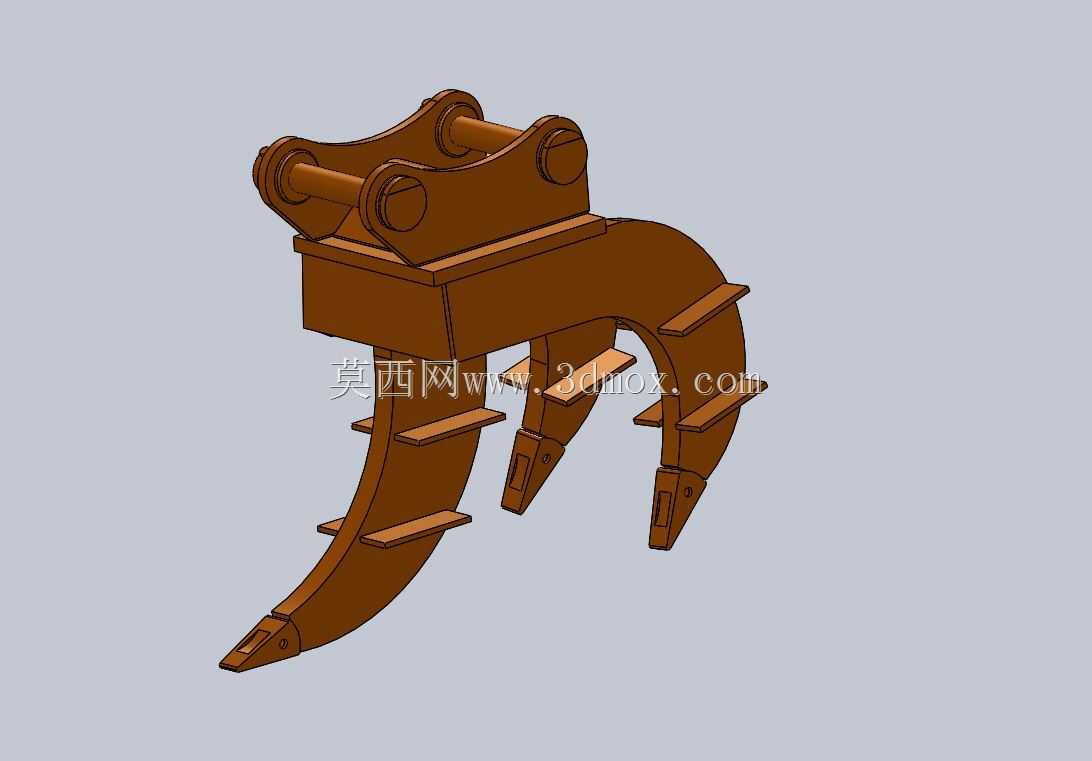

　　从结构设计逻辑来看，该属具上部采用双销轴铰接的连接耳板结构，耳板间距、销轴孔径完全匹配对应吨位挖掘机的斗杆连接尺寸与连杆机构运动边界，安装后可随斗杆完成全角度的翻转、收放动作，不会出现与斗杆、连杆的运动干涉。连接耳板下方为整体式箱型承力结构，采用厚钢板焊接成型，可承受作业过程中来自斗杆的大吨位下压力与提升拉力，避免齿根位置出现应力集中断裂的问题。下部作业齿采用弧形弯齿结构，三个作业齿沿横向等距排布，齿尖位置做了硬化处理的耐磨段，齿身从齿尖到齿根逐步加厚，既保证齿尖的切入锋利度，又能保证齿身承受侧向载荷时的结构强度，齿与齿之间预留了足够的排土间隙，作业过程中黏土不会在齿间堆积卡滞，减少作业过程中的无效负载。

　　实际作业过程中，操作手可通过控制斗杆的下压角度，让齿尖垂直切入目标土层，当切入深度达到齿身弧形段位置时，配合动臂提升与斗杆收斗动作，弧形齿会顺着曲率将土层撬松，同时将土层中缠绕的树根一同带出地面，针对直径较粗的乔木根系，可通过单齿对准根系侧面切入，利用杠杆力将根系撬断带出，相比传统的单齿松土器，该三齿结构单次作业的覆盖宽度更大，在大面积板结地层松动作业时，作业效率可提升40%以上，同时多齿结构在拔除根系时的兜持效果更好，不会出现根系从单齿两侧滑脱的问题。

　　在安装边界方面，该属具的上部连接耳板的开档尺寸、销轴中心距严格遵循对应吨位挖掘机的属具安装标准，无需对挖掘机斗杆进行额外改装，可通过常规销轴直接安装，也可适配同吨位的快换接头，实现与挖斗、破碎锤等其他属具的快速切换。属具的整体重心位于铰接点正下方，安装后不会改变挖掘机斗杆的原有动平衡参数，操作手无需额外适应作业手感。齿尖的磨损段采用可更换设计，当齿尖磨损到限定位置后，可直接拆卸更换耐磨齿尖，无需整体更换作业齿，大幅降低后期使用维护成本。在外形尺寸设计上，属具的最大宽度控制在同吨位挖斗宽度的三分之二左右，既保证作业覆盖范围，又避免宽度过大导致单齿切入压力不足的问题，齿身的弧形曲率经过反复验证，在撬松土层时的阻力最小，提升过程中不会出现土层过度粘附在齿身的情况，减少无效提升负载。针对林地作业场景，齿的外侧边缘做了圆弧过渡处理，作业过程中不会对周边保留树木的根系造成过度拉扯损伤，满足营林作业的精细化施工要求。
