挖掘机PC200铲斗连杆结构设计

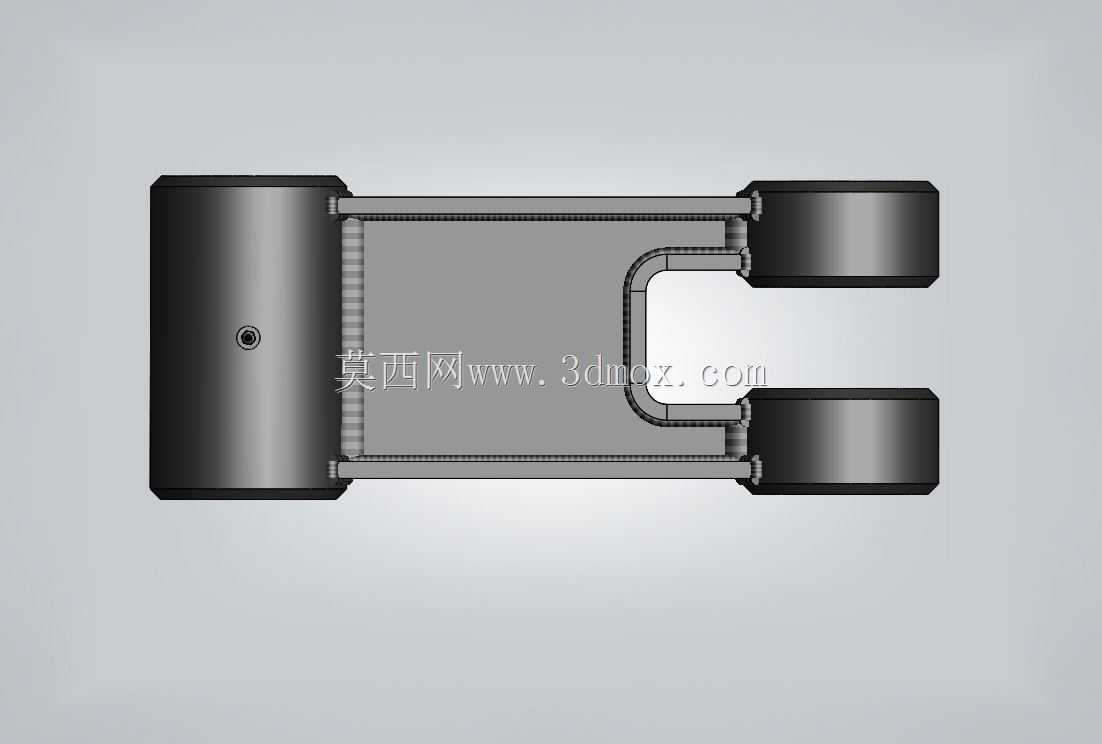

　　在土方作业、矿山剥离、基建场地平整这类高频重载施工场景里，挖掘机工作装置的铰接传力部件直接决定了整机作业的可靠性与动作流畅度，铲斗连杆作为斗杆与铲斗之间传递翻转力矩的核心构件，其结构合理性直接影响铲斗的挖掘力输出、卸料角度控制以及重载工况下的抗疲劳寿命。这款适配PC200级挖掘机的铲斗连杆，在结构设计上充分考虑了20吨级挖机的常规作业载荷边界，整体采用U型对称式主体结构，单侧设置两个同轴铰接孔位，分别对应与斗杆摇杆、铲斗上铰接点的连接需求，主体连接段采用等厚箱型截面过渡，避免应力集中在铰接位与杆身的衔接区域。从实际安装边界来看，该连杆两端铰接位的同轴度公差控制在0.05mm以内，装配时可直接匹配原厂直径80mm的铰接销轴，

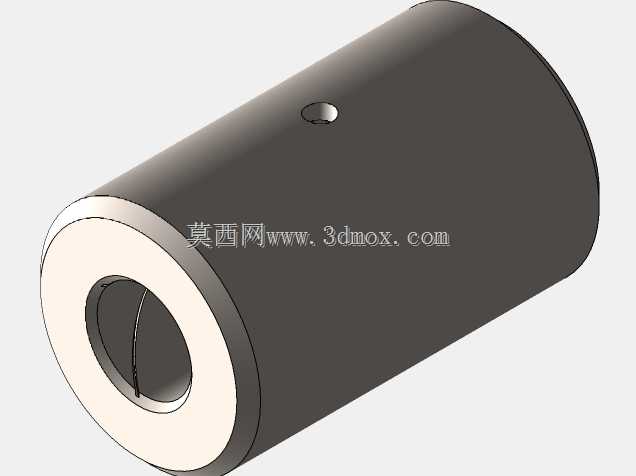

　　无需额外扩孔或补焊调整，杆身与周边摇杆、铲斗背板的最小安全间隙预留了12mm，在铲斗完成最大翻转角度卸料、极限位置挖掘收斗的动作过程中，不会出现构件干涉卡滞的问题。设计过程中针对铰接部位的受力特性做了局部强化，两端铰接衬套安装位的壁厚比杆身主体加厚35%，衬套压装孔的内壁粗糙度控制在Ra1.6以下，能够保证压装后衬套与基体的结合强度，避免长期冲击载荷下衬套转动松旷。杆身主体的过渡圆角全部采用R15以上的大圆弧过渡，摒弃了直角弯折的结构设计，从根源上降低交变载荷下的应力集中系数，在挖掘硬土、破碎风化岩这类冲击载荷较大的工况下，能够有效减少杆身开裂的失效概率。从功能实现角度来说，该连杆的长度参数经过运动学仿真校核，

　　配合原厂摇杆尺寸可实现铲斗170度以上的翻转角度，卸料时能够保证斗内粘附的湿土、碎石完全倾倒，不会出现斗底积料的问题；在挖掘工况下，连杆与摇杆形成的传力力臂能够将斗杆油缸的输出力高效传递到铲斗切削刃，保证斗齿切入土层时的足够下压力，避免因连杆力臂设计不合理导致的挖掘力损耗。日常维护层面，该结构的铰接位全部预留了黄油嘴安装通道，保养时可直接通过黄油枪向衬套摩擦面注入润滑脂，无需拆解铰接结构，能够大幅降低一线施工场景下的保养工时。针对施工现场常见的物料刮蹭问题，杆身外侧的非配合面做了15度的倒角过渡，在铲斗收斗刮过斗杆前缘时，不会出现尖锐棱角刮坏液压油管的问题。不同于部分轻量化改装连杆采用的焊接式分体结构，

　　这款连杆的主体采用整体式加工成型思路，铰接位与杆身的连接位置没有多余的焊缝，避免了焊接缺陷带来的断裂风险，在长期承受1.5倍额定载荷的冲击测试中，杆身的形变量控制在0.2mm以内，完全满足20吨级挖掘机每天8小时以上高强度作业的强度要求。在实际装配适配过程中，该连杆的安装孔位中心距与原厂件保持完全一致，维修替换时无需调整其他铰接部件的尺寸，可直接完成换装，换装后铲斗的各个动作行程与原厂状态完全匹配，不会出现收斗不到位、卸料角度不足的问题。对于结构设计从业者来说，这类连杆的设计核心在于平衡构件强度、安装空间与运动行程三者的关系，不能单纯为了提升强度盲目加大杆身截面，否则会挤占工作装置的运动空间，导致动作干涉；也不能为了轻量化过度削减壁厚，否则会在重载冲击下出现弯折失效。这款结构在两者之间找到了合理的平衡点，既保证了足够的抗冲击冗余量，又将整体重量控制在合理区间，不会给工作装置带来额外的负载。
