3000psi高压圆筒式液压缸结构设计

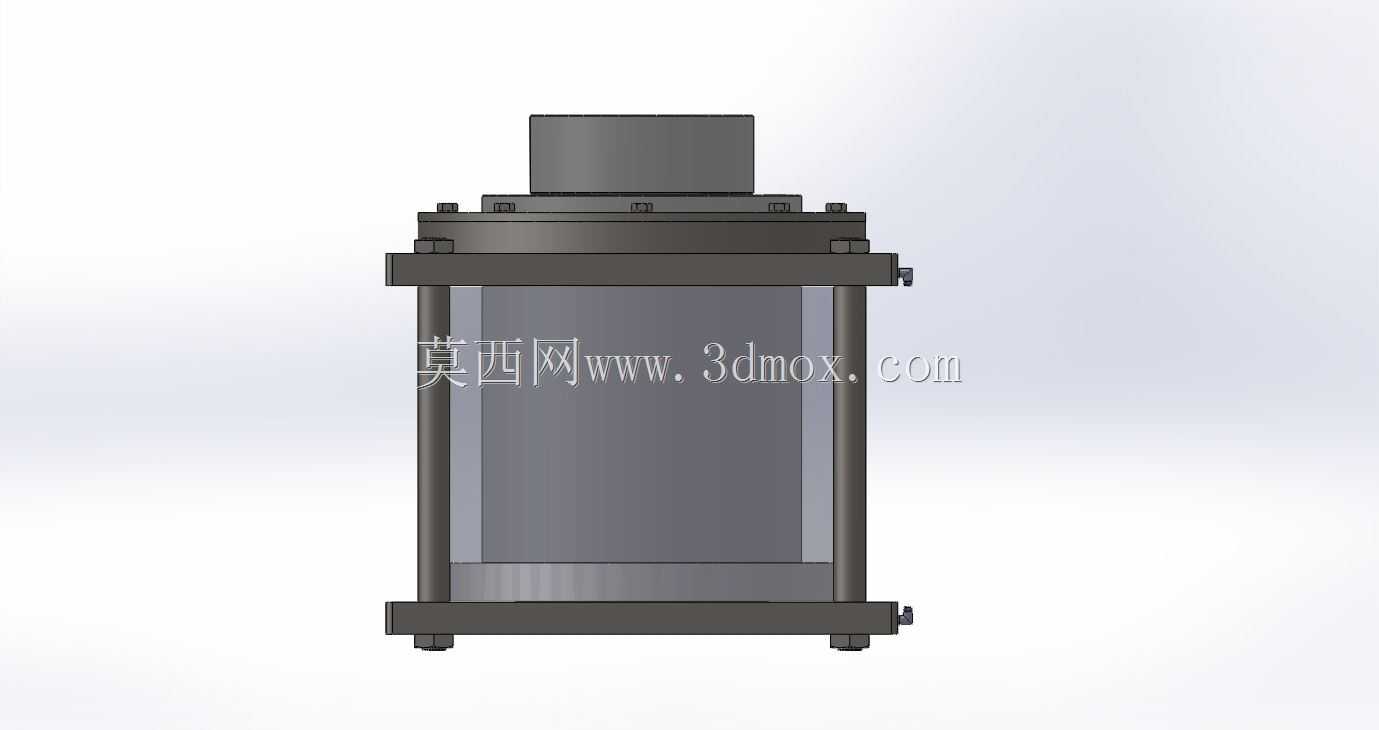

　　这款额定工作压力3000磅每平方英寸的圆筒式液压缸，主要面向中高压液压系统的直线执行需求，在冲压工装、小型压装工位、模具锁模机构、试验台加载装置这类需要稳定直线推力的场景中适配性极强。从结构设计逻辑来看，整体采用对称式圆筒布局，缸筒作为核心承压部件，上下端盖通过周向均布的螺栓完成锁紧，这种连接方式既能够保证高压工况下的密封可靠性，也方便后期拆解更换密封件、维护内部活塞组件，相比拉杆式油缸在同压力等级下的径向尺寸更紧凑，适合安装空间受限的设备集成场景。

　　从功能特性上分析，该液压缸采用单杆双作用的结构逻辑，上下油口分别布置在缸筒侧壁靠近两端端盖的位置，可通过换向阀控制压力油的进出方向，实现活塞杆的伸出与回缩动作，额定压力下能够输出稳定的轴向推力，满足压装、成型、夹紧、加载等不同工序的力输出要求。缸体外部的四根立柱式导向结构，除了承担上下端盖的连接拉紧作用外，还能够为活动压盘提供辅助导向，抵消部分偏载力矩，避免活塞杆承受过大径向力导致密封件偏磨、活塞杆拉伤的问题，这一设计在小型压装类液压设备中非常实用，能够大幅降低活塞杆的侧向受力，提升元件使用寿命。

　　在安装边界方面，该液压缸底部采用方形法兰安装面，四个角点设置安装固定孔，可直接通过螺栓固定在设备工作台或者机架安装面上，安装定位简单，对安装面的平面度要求适中，不需要额外加工复杂的定位止口即可完成固定。顶部的活塞杆伸出端设置标准连接法兰，可根据实际使用需求连接压头、夹具、加载头等不同功能的执行端头，适配不同的作业工况。整体外形采用方正的外轮廓设计，没有突出的不规则结构，在设备布局时不需要预留过多的避让空间，周边管线布置也更加方便。

　　设计过程中重点考虑了高压工况下的强度冗余，缸筒壁厚按照3000psi工作压力的1.5倍安全系数进行核算，端盖的螺栓规格、数量也经过剪切强度与拉伸强度校核，保证在冲击载荷、短时过载工况下不会出现连接失效、缸体变形的问题。密封结构采用组合式密封设计，活塞位置设置格莱圈加O型圈的密封组合，活塞杆位置设置防尘圈、斯特封、支撑环的多级密封结构，既能够保证高压下的内泄、外泄控制在标准允许范围内，也能够阻挡外界粉尘、切屑进入缸体内部，污染液压油、划伤密封面。上下端盖与缸筒的配合位置设置定位止口，保证装配时的同轴度，避免活塞运动过程中出现卡滞、爬行的问题。

　　在实际选型适配时，需要注意该液压缸的行程范围与安装空间的匹配，底部安装面的螺栓孔间距要与机架预留孔位对应，油口的连接螺纹规格要与系统液压管路的接头规格匹配，避免出现安装干涉。另外该结构的液压缸适合垂直安装使用，作为压装执行元件时，要保证压头的受力中心与活塞杆轴线重合，尽量减少偏载，如果必须承受一定径向载荷，需要额外加装外部导向装置，避免长期偏载导致的元件损坏。相比焊接式油缸，这种螺栓连接的圆筒结构维护成本更低，密封件更换不需要专业的焊接、缸体修磨设备，普通设备维护人员即可完成检修作业，适合在中小批量的非标设备、专用工装中使用，既能够满足高压出力的要求，也能够控制整体的制造成本与维护成本。
