集成液压动力站的双作用液压油缸总成

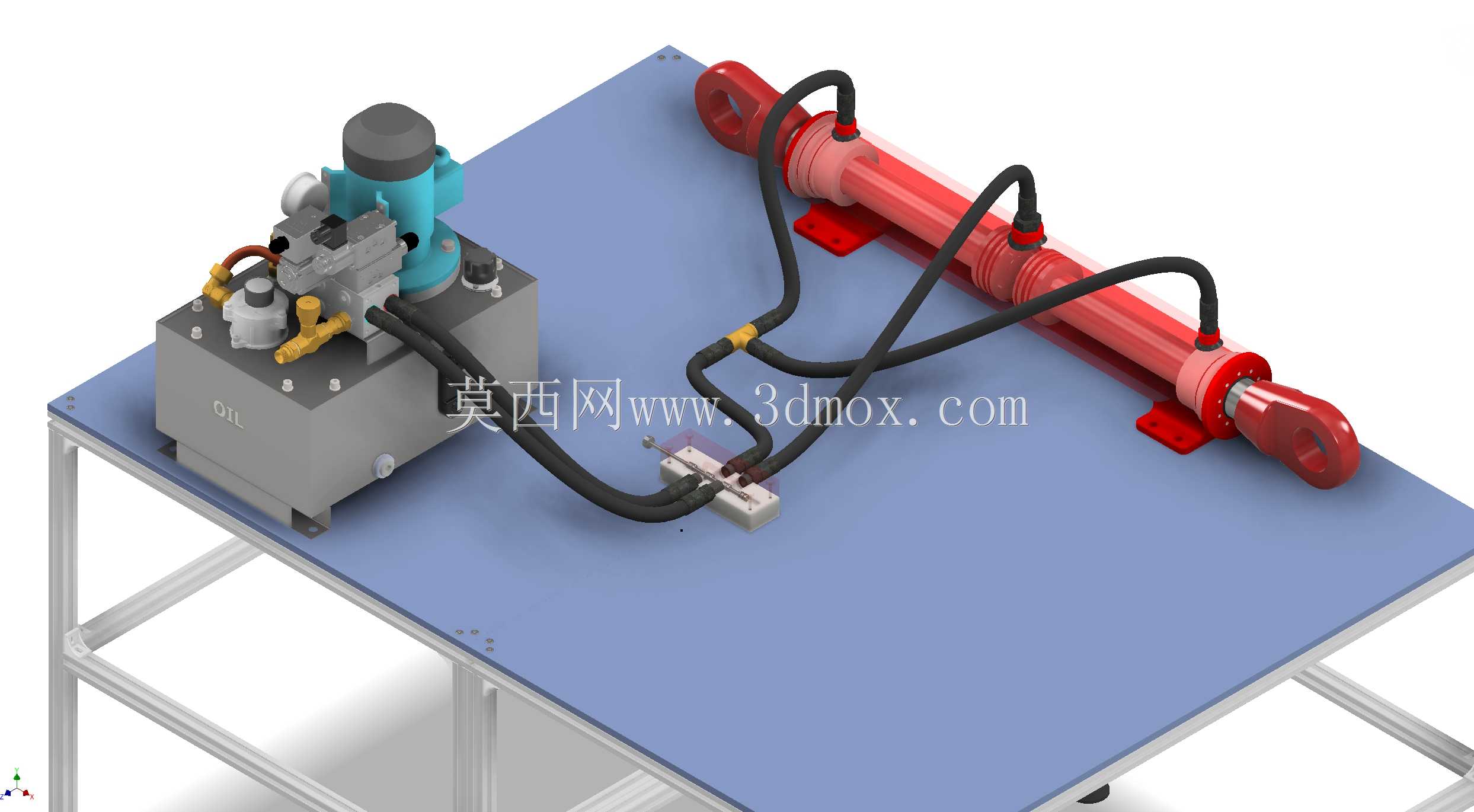

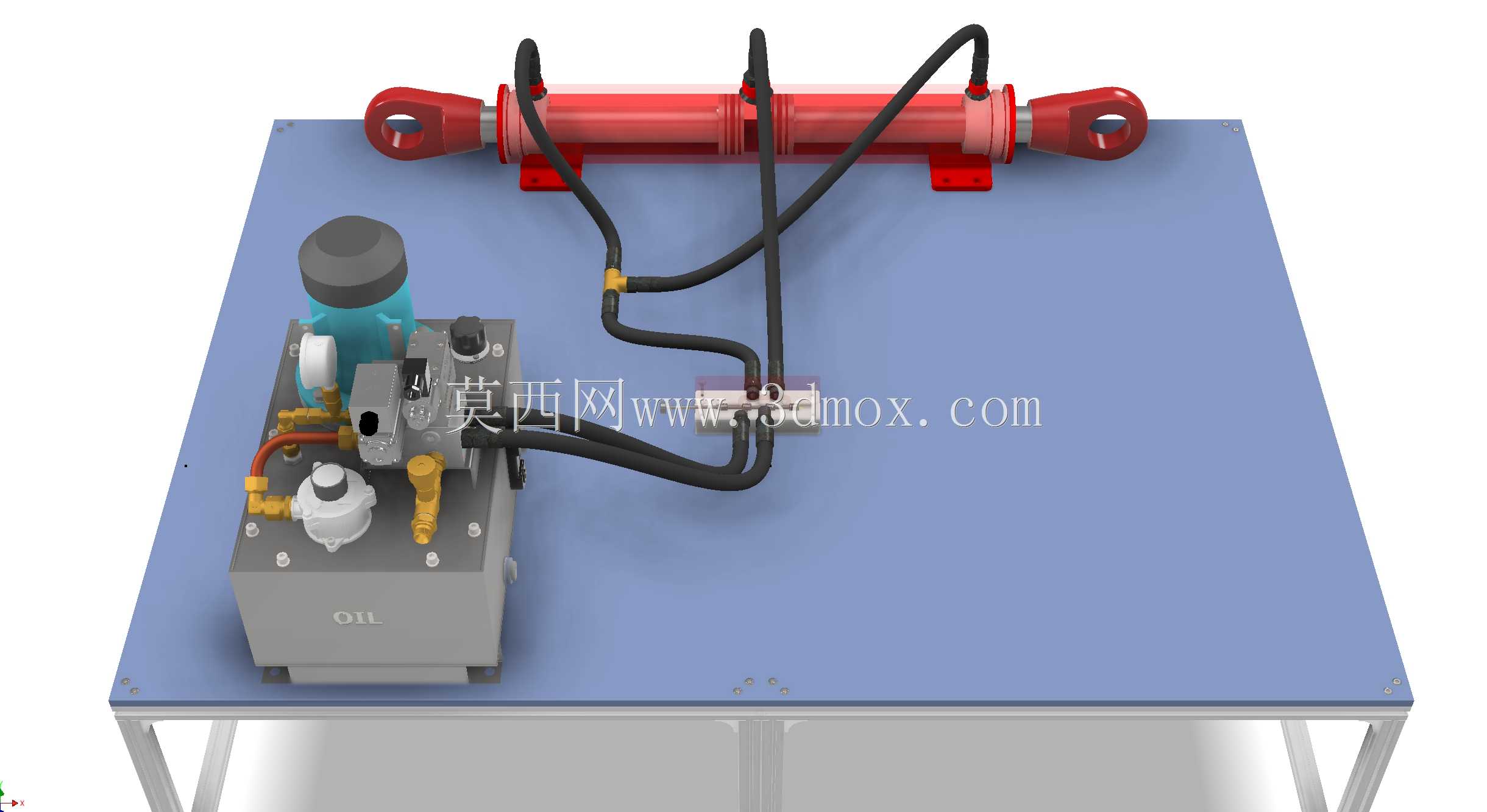

　　这套集成式液压动力执行总成，是小型液压驱动工位的典型成套配置，把液压动力发生单元、控制阀体、连接管路、执行油缸做了完整的装配还原，完全对应现场实际安装的布局逻辑，没有做简化省略，能直接用于小型液压设备的方案选型参考、装配工艺模拟、管路走向校核。从实际应用场景来看，这类小流量带独立油站的双作用油缸，多用于工装夹具的夹紧驱动、小型工装的直线推拉动作、非标自动化设备的短行程往复驱动、教学演示台架的液压回路展示，不需要接入车间集中液压管网，自身带独立油箱和泵组，接上电源就能完成动作输出，对安装场地的配套要求很低，适合分散布置的独立工位使用。

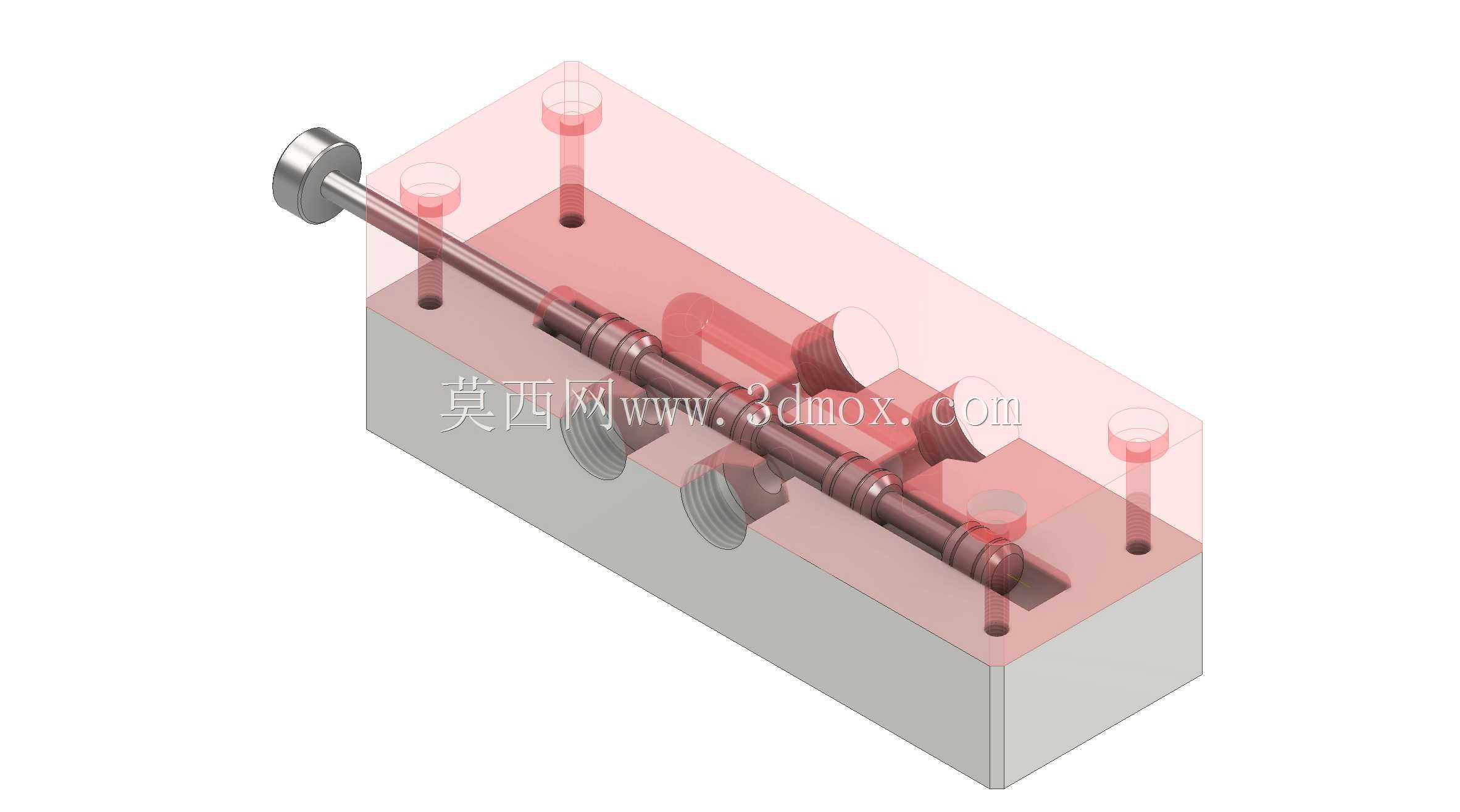

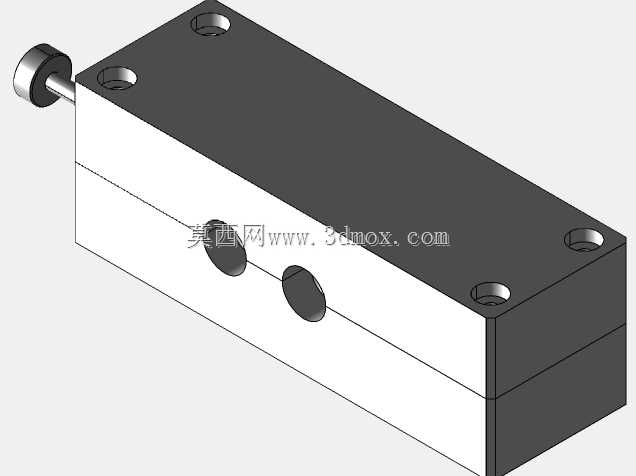

　　从功能特性上看，这套总成的油缸为双作用结构，正反两个运动方向都靠液压油驱动，不像单作用油缸靠弹簧复位，推力和拉力都能稳定输出，动作的可控性更强，能在行程任意位置实现保压锁定，配合油站上的手动换向阀，就能直接控制油缸的伸出、缩回、停止三个动作，阀块上集成的溢流阀能限定系统最高工作压力，避免过载损坏元件，油箱上设置的液位、透气元件也都做了还原，完全符合实际液压站的配置逻辑。管路部分采用高压软管连接，预留了足够的弯曲半径，没有出现管路扭曲、弯折半径过小的不合理设计，管接头的选型和油缸、阀块的油口尺寸完全匹配，安装支座的位置也对应油缸的受力方向，能抵消油缸动作时的反作用力，避免安装螺栓受剪切力。

　　设计思路上，这套模型完全遵循液压系统的常规设计逻辑，先确定油缸的推力、行程参数，再匹配对应的泵组流量、电机功率，然后把控制阀组集成在油箱顶面，减少管路的连接长度，降低沿程压力损失，油缸采用前后耳轴安装方式，能适配小幅度的安装角度偏差，对安装面的平面度要求更低，适合现场焊接支架的非精密安装场景。油箱的容积按照泵组流量的3-5倍配置，能保证液压油有足够的散热和沉淀杂质的空间，油箱底部设置的安装脚能垫高箱体，避免底面和安装台面直接接触，减少锈蚀和振动传递。

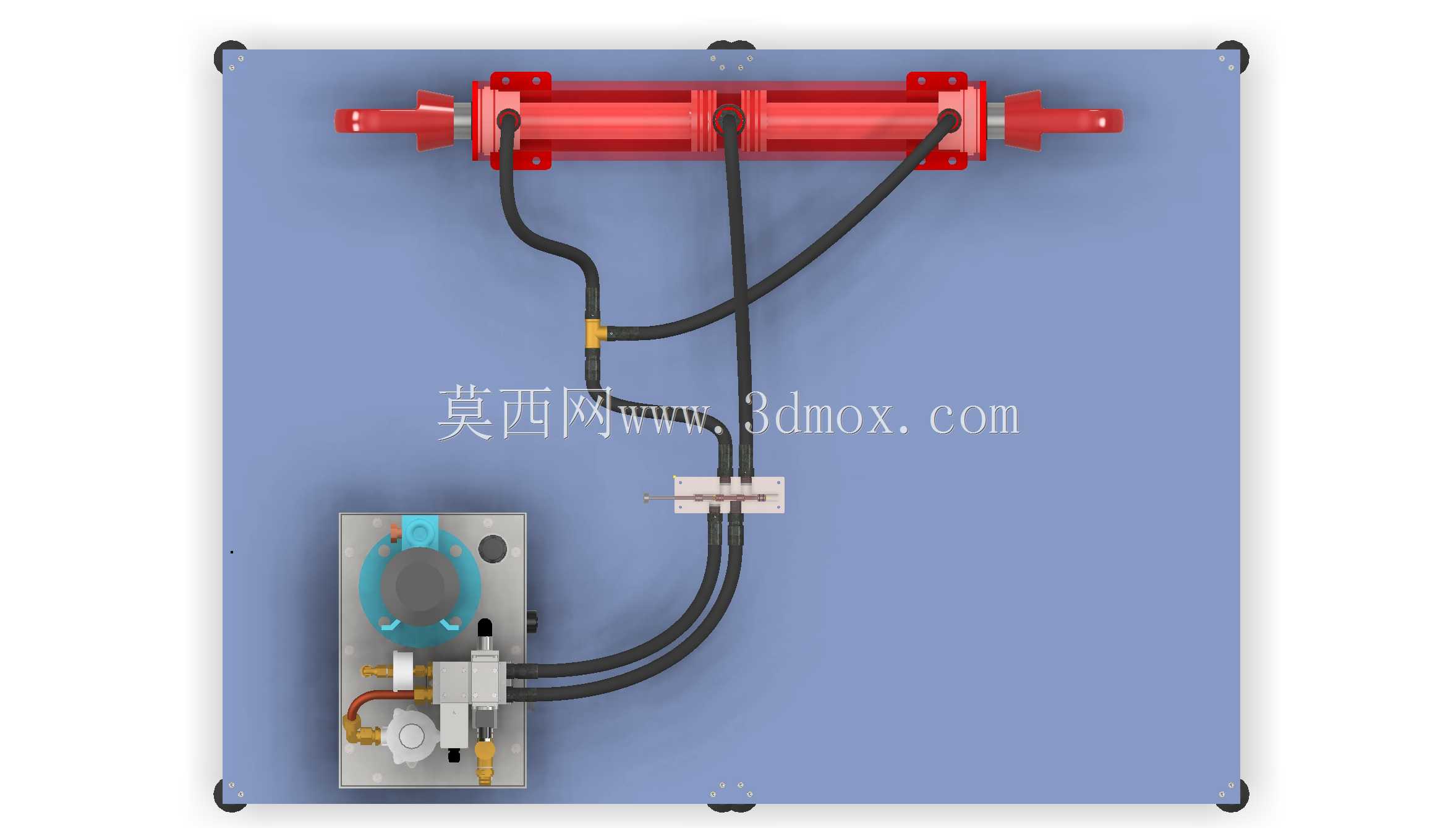

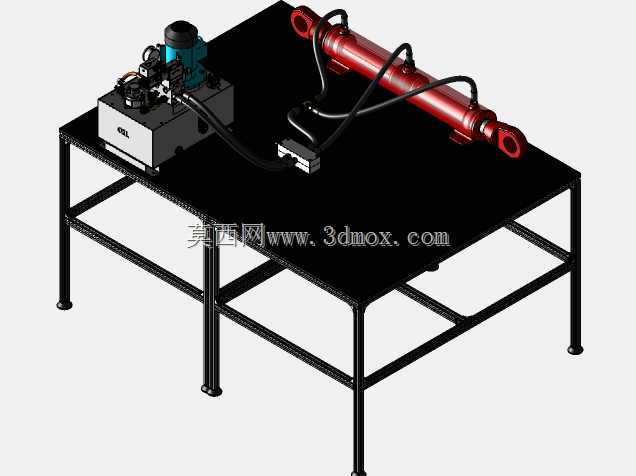

　　从安装边界尺寸来看，这套总成的整体占地尺寸适配常规的小型工作台安装，油缸的安装支座孔距、油站的安装孔位都做了标准化还原，不需要额外做转接板就能直接固定在型材台面或者钢板台面上，管路的走向没有超出安装台面的边界，不会和周边的其他设备产生干涉。油缸的伸出长度做了限位设计，不会出现活塞脱出缸筒的问题，软管的长度预留了油缸全行程伸出时的拉伸余量，全行程缩回时也不会出现软管弯折打折的情况。在实际选型参考时，能直接通过这个模型核对元件的安装空间，比如电机和阀块的操作空间、油缸摆动的空间范围、油箱注油口的操作位置，避免现场安装时出现空间不足、操作干涉的问题。另外模型里的各个元件都是独立可拆分的，能单独导出油缸、阀组、泵体的零件结构，用于做局部的结构优化或者替换选型，比如更换不同行程的油缸、更换电磁换向阀替代手动阀，都能在这个装配基础上快速修改，不用从零开始搭建装配结构，对做液压方案设计的工程师来说，能大幅减少前期建模的工作量，也能通过完整的装配关系检查管路连接的正确性，避免出现油口接反、管路干涉的低级设计错误。
