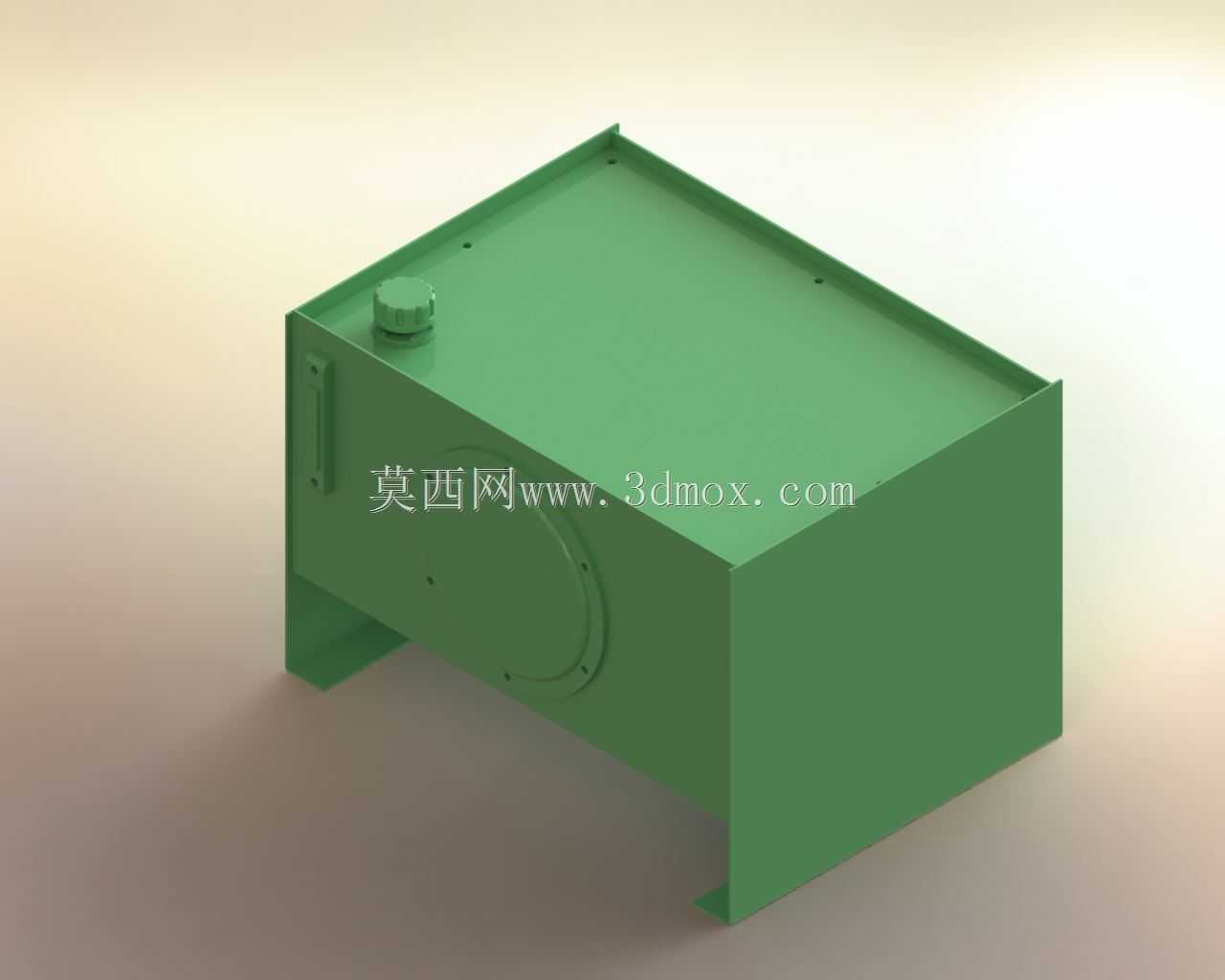

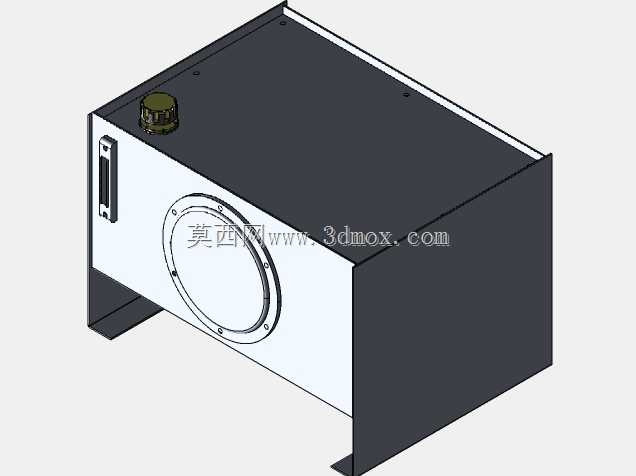

160升容量工业液压储油箱体结构

　　在各类固定式液压站、中型工程机械液压配套、机床液压动力单元的实际搭建场景中，储油部件的选型与结构设计直接决定整套液压系统的运行稳定性，这款160升规格的液压油箱，正是针对中流量液压系统的储油、散热、杂质沉淀需求开发的配套结构。从实际工程应用的角度看，该油箱的有效容积匹配流量在40-60L/min的液压泵组，能够满足常规液压系统3-5倍泵流量的储油冗余要求，避免系统连续运行时油液循环过快导致的散热不足、气泡无法充分析出的问题。

　　结构设计上，这款油箱采用封闭式焊接箱体结构，主体板材选用常规液压油箱通用的低碳钢板材，箱体内壁预留了防锈处理的工艺空间，外壁做平整涂装处理，顶部设置的带空气滤清器的注油口，既可以满足日常补加液压油的操作需求，又能避免外界粉尘、杂质通过注油通道进入油箱内部，同时平衡油箱内部与外界的气压差，避免油泵吸油时箱内形成负压导致吸空故障。箱体侧面预留的清洁口法兰结构，是工程化设计的典型细节，当油箱运行一定周期后，运维人员可以拆开法兰盖板，对箱体底部沉积的油泥、金属碎屑进行彻底清理，无需切割箱体就能完成维护作业，大幅降低后期运维的工作量。箱体底部的支撑脚结构采用折弯焊接成型，将箱体整体抬离安装基面一定高度，既可以避免安装面的积水、杂物直接腐蚀箱体底板，也为底部可能配置的放油螺塞预留了操作空间，方便定期更换液压油时的废油收集作业。

　　从安装边界来看，这款油箱的外形采用规整的长方体构型，没有外凸的不规则结构，在液压站集成布局时，可以直接作为动力单元的安装基座，将电机、油泵、阀组等部件直接布置在油箱顶面，大幅缩减整套液压站的整体占地面积，适配车间设备改造、配套设备加装液压系统时的紧凑安装需求。箱体侧面预留的多个安装平面，可以根据实际系统需求加装液位计、温度传感器、回油过滤器、吸油过滤器的接口，不需要在现场对箱体进行二次焊接开孔，减少现场施工的工作量，也避免现场焊接导致的箱体内壁焊渣清理不彻底、污染液压油的风险。

　　在实际功能实现层面，除了基础的储油功能外，该箱体的容积设计充分考虑了液压系统的散热需求，160升的油液容量搭配足够的箱体外表面积，在常规车间环境温度下，不需要额外配置独立的油冷却装置，就能满足中低压液压系统连续运行的油温控制要求，将液压油工作温度稳定在合理区间，延长液压油、密封件以及各类液压阀、泵的使用寿命。同时箱体内部的空间可以根据实际使用需求加装隔板，将回油区与吸油区分隔开，延长油液在箱体内部的循环路径，让回油携带的气泡有足够时间上浮析出，让混入油液的金属碎屑、杂质有足够时间沉淀到箱体底部，避免杂质被吸入油泵导致泵体磨损、阀组卡滞的故障。

　　对于三维建模与结构设计从业者来说，这款油箱的建模逻辑完全遵循实际钣金加工的工艺要求，所有折弯角度、焊接预留量都符合常规钣金加工厂的加工能力，没有设计无法落地的异形结构，在进行液压站三维布局设计时，可以直接调用该模型进行整体装配干涉检查，提前验证油箱与周边阀组、管路、电机的安装间隙，避免现场安装时出现部件干涉、操作空间不足的问题。在设备选型阶段，设计人员可以根据整套液压系统的泵流量、执行机构的总容油量、系统工作压力等级，判断该款油箱的容积是否满足使用需求，结合安装现场的空间尺寸，确认油箱的摆放位置与管路走向，大幅缩短液压系统的设计开发周期，减少从设计到落地过程中的反复修改。
