工程机械履带张紧调节装置HD465结构设计

　　在重型履带式工程装备的行走系统设计中，履带张紧度的动态调节直接关系到设备行走的平顺性、履带板与驱动轮的啮合寿命，以及复杂工况下的脱困能力，这款HD465规格的履带调节装置，正是针对大吨位履带设备行走系统的张紧需求开发的核心功能部件。从实际工况适配来看，该部件主要匹配大马力履带式推土机、矿用履带挖掘机以及重型履带式装载机的行走架安装位，在设备行进于碎石路面、泥泞沼泽、陡坡岩壁等非铺装路面时，能够实时补偿履带因交变载荷产生的伸长量，避免履带脱轨、跳齿等故障，同时可缓冲行走过程中地面传递给驱动轮、导向轮的刚性冲击，降低行走系统各铰接点的疲劳载荷。

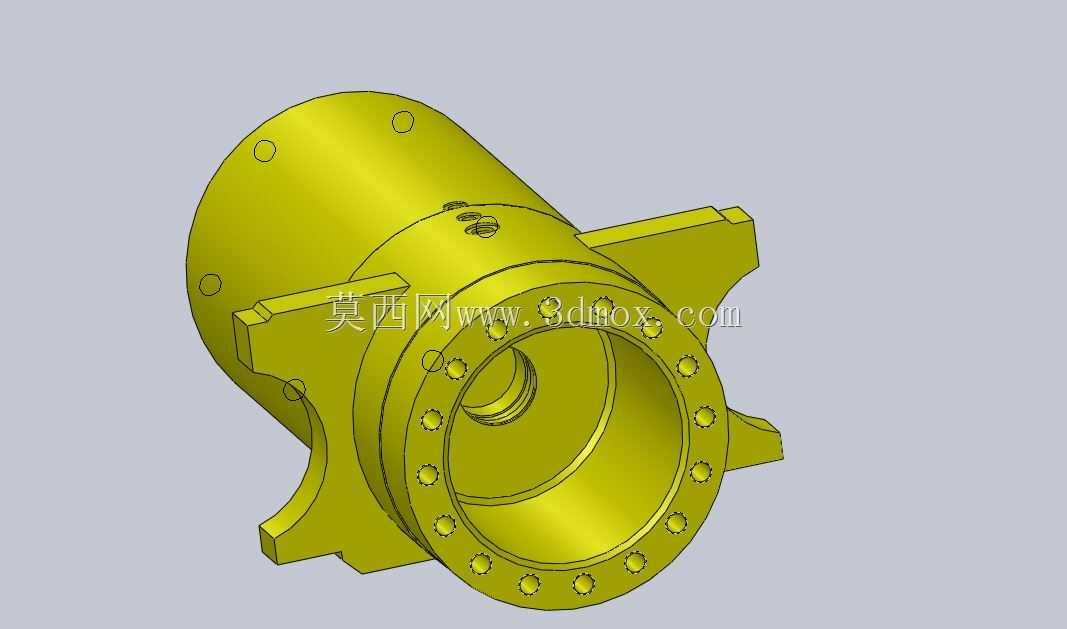

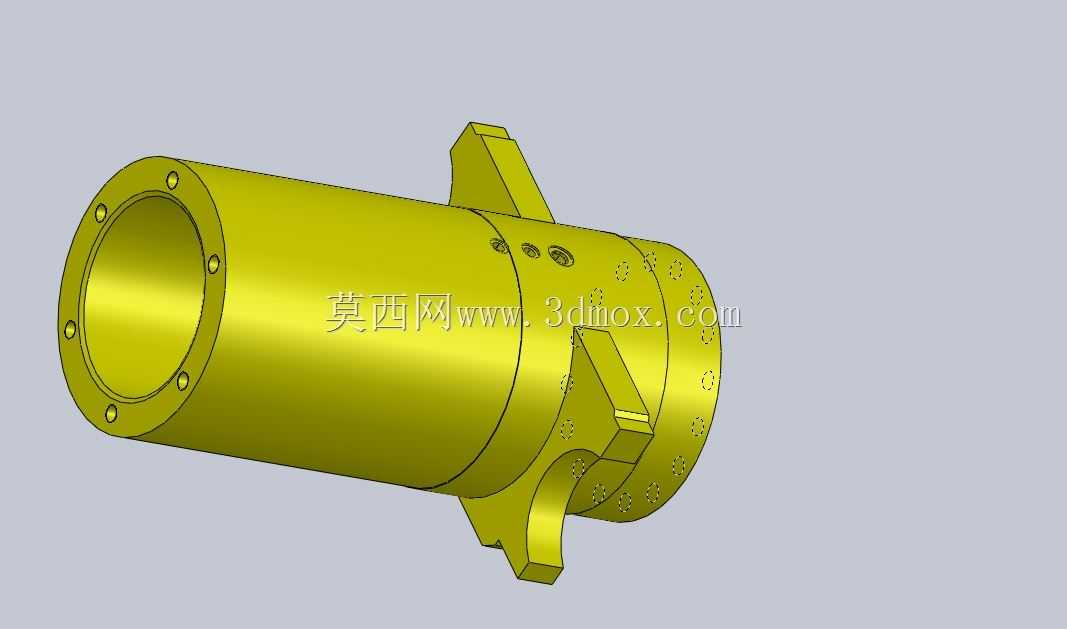

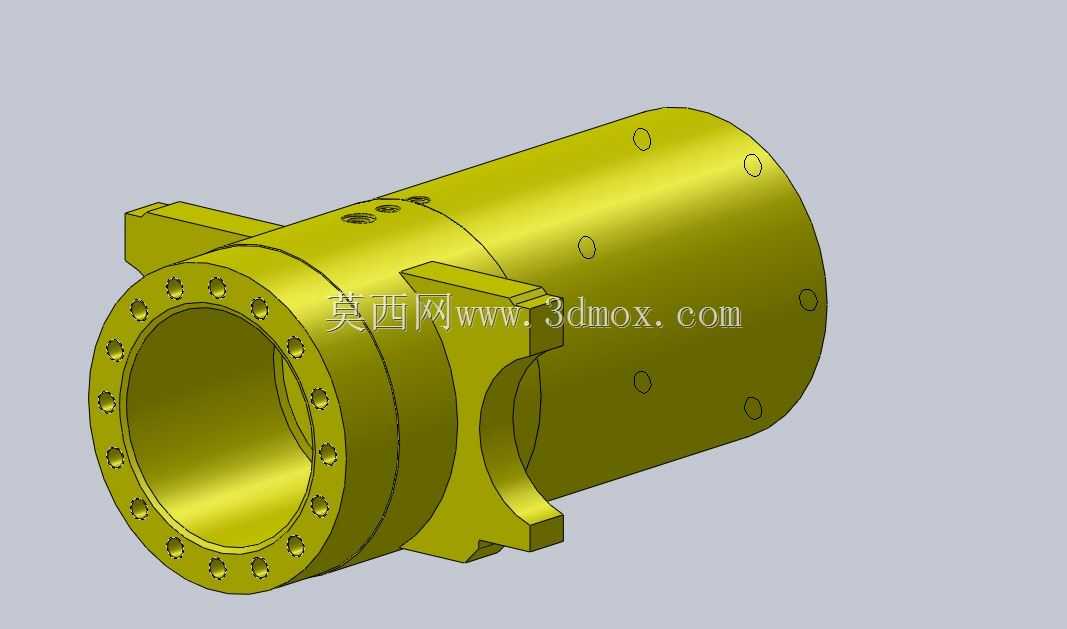

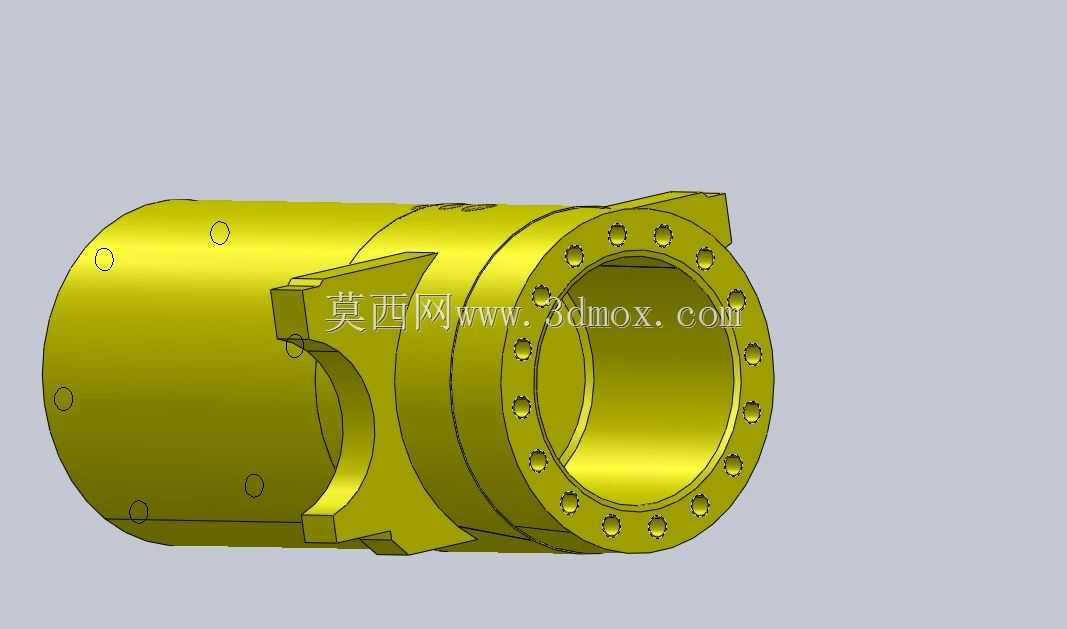

　　从结构功能设计上，该调节装置采用缸筒式集成结构，主体为中空圆柱形筒体结构，一端设置带均布安装孔的连接法兰，用于和行走架的导向轮安装座刚性连接，法兰端的内孔可容纳张紧缓冲用的弹性元件或液压油腔，实现张紧力的柔性调节；筒体外侧设置的两个带安装孔的凸耳结构，分别用于和行走架的导向滑槽配合、以及和张紧驱动部件（注油式张紧缸或调整螺杆）连接，保证调节过程中装置沿行走架轴向平稳滑动，无卡滞偏斜。筒体表面的多组小孔为润滑脂注油孔与固定销孔，注油孔可定期向滑动配合面注入润滑脂，减少滑槽配合面的磨粒磨损，固定销孔则用于在张紧度调整到位后穿入定位销，避免作业过程中张紧位置发生窜动。

　　从安装边界与尺寸适配角度，该装置的筒体直径、法兰安装孔的节圆尺寸、凸耳的跨距均严格匹配HD465系列履带设备行走架的安装空间，安装时无需对原有行走架进行额外的焊接或切削加工，可直接替换原有同规格张紧调节部件。设计过程中充分考虑了野外作业的维护便利性，所有注油孔、固定销孔均设置在筒体外侧便于操作的方位，操作人员在设备日常点检时无需拆卸周边的履带护板即可完成润滑作业与张紧度检查；筒体与凸耳的过渡位置均设置了大圆角应力释放结构，避免设备在重载冲击工况下凸耳根部出现应力集中断裂的问题，配合面的加工精度控制在IT7级，表面粗糙度达到Ra1.6，保证滑动调节过程顺畅无卡顿，同时减少配合面的间隙量，避免泥沙进入配合面造成异常磨损。

　　在实际功能实现逻辑上，该调节器通过轴向位移改变导向轮与驱动轮之间的中心距，从而实现履带张紧度的调整：当履带因长期磨损出现节距伸长、张紧度不足时，可通过张紧驱动部件推动调节器沿滑槽向行走架前端移动，增大导向轮与驱动轮的中心距，将履带张紧度调整至合理区间；当设备行驶过程中遇到硬质障碍物撞击导向轮时，调节器可通过内部的弹性缓冲结构产生轴向回缩，吸收冲击能量，避免刚性撞击造成履带板断裂或驱动轮齿损坏。不同于小型履带设备采用的螺杆式张紧结构，该缸筒式结构的调节行程更长，承载能力更强，能够适配大吨位设备大重量履带的张紧需求，同时缓冲行程更大，在重载冲击工况下的防护效果更优。

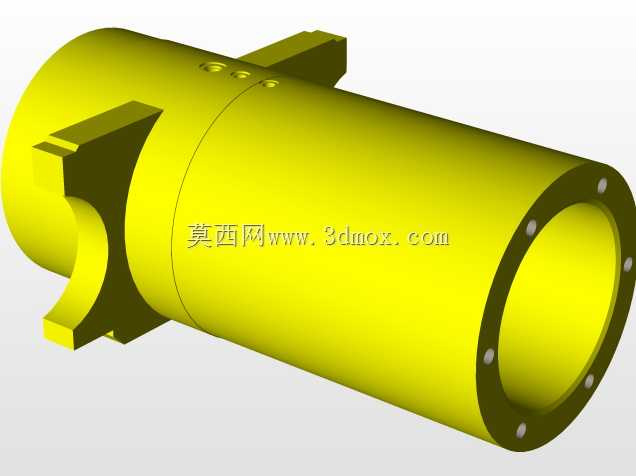

　　从建模细节来看，该三维模型完整还原了部件的所有结构特征，包括法兰端的安装孔倒角、凸耳的安装孔位、筒体表面的注油孔与定位孔、各部位的铸造圆角与加工面特征，结构工程师在进行行走系统装配设计时，可直接将该模型导入装配环境，完成与行走架、导向轮、张紧驱动部件的干涉检查，验证安装空间是否匹配，也可基于该模型进行受力仿真分析，校核不同冲击载荷下的结构强度，优化壁厚与加强筋的设计参数，减少物理样机的试制迭代次数。
