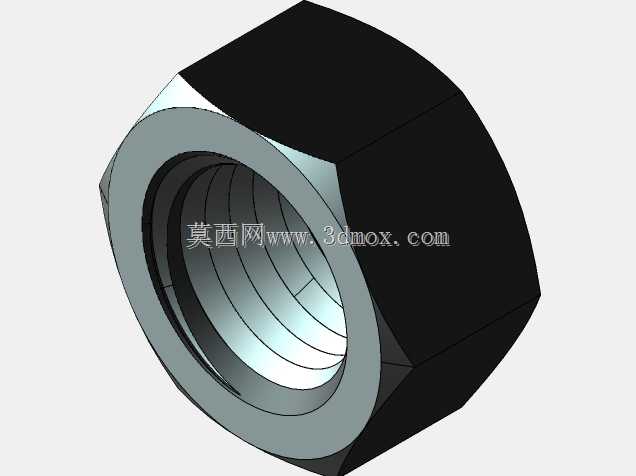

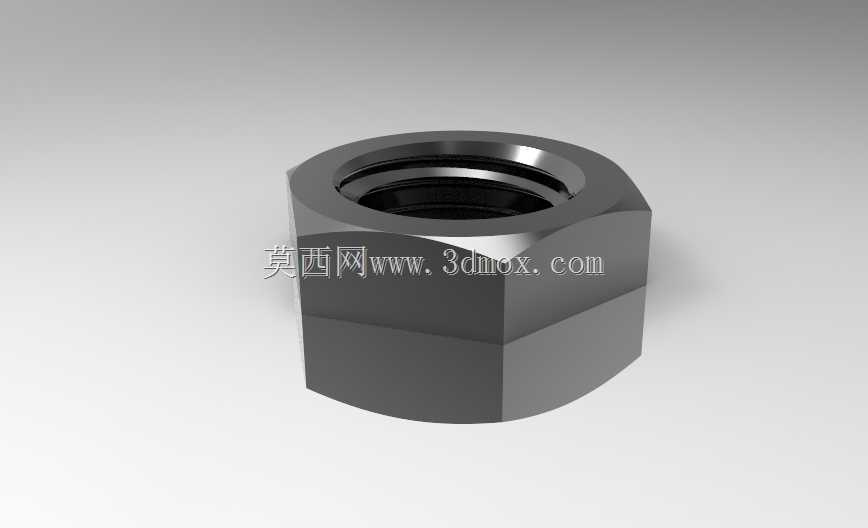

M12六角螺母结构设计方案

　　在各类机械装配场景里，螺纹连接是应用频次最高的可拆卸连接形式之一，M12规格的六角螺母作为中等载荷连接场景的核心配套件，覆盖了从普通设备机架拼装、工业传感器安装固定、小型传动组件锁紧到低压管路法兰对接的诸多工况。这类螺母的核心作用是与对应规格的外螺纹件配合，通过螺纹副的啮合产生轴向预紧力，将被连接件牢牢压合，既可以承受静态的轴向拉压载荷，也能在一定程度上抵抗设备运行带来的横向振动、冲击载荷，避免连接松脱失效。

　　从设计逻辑来看，这款六角螺母遵循公制粗牙螺纹的通用连接需求，螺纹公称直径设定为12mm，匹配常规M12外螺纹件的啮合公差，螺纹牙型采用60度等边三角形牙型，牙侧角偏差控制在通用紧固件的公差范围内，保证啮合时的受力均匀性，避免局部应力集中导致的螺纹滑牙、变形问题。六角外形的对边尺寸、对角尺寸均参考常规紧固件的配套扳手空间要求设计，既保证扳手卡合时的接触面积足够，不会因为受力面过小导致拧动时棱角崩损，也不会因为外形尺寸过大占用过多安装空间，适配狭窄安装位的操作需求。螺母的厚度设计兼顾了预紧力承载与轻量化需求，足够的螺纹啮合圈数可以保证螺纹副的整体承载能力，避免啮合圈数不足导致的螺纹剪切失效，同时控制整体高度不会过度突出连接面，减少外部磕碰、勾挂的风险。

　　实际应用中，这类螺母常搭配平垫圈、弹簧垫圈使用，平垫圈可以增大螺母与被连接件的接触面积，分散接触面的压应力，避免被连接件表面因为局部压强过大出现压痕、凹陷，尤其是在铝合金、工程塑料等低强度材质的被连接件上使用时，垫圈的应力分散作用尤为明显；弹簧垫圈则可以在振动工况下提供持续的轴向张紧力，抵消振动带来的螺纹副间隙变化，降低松脱概率。在传感器安装场景中，这类M12螺母常用来固定传感器的安装螺纹段，通过双螺母对顶的方式可以灵活调整传感器的伸出长度，调整到位后锁紧两个螺母即可固定位置，既方便安装时的位置校准，也能保证设备运行过程中传感器位置不会偏移，保障检测精度。

　　设计过程中需要重点关注几个边界条件：首先是螺纹的起始端与收尾端的过渡处理，起始端做倒角引导，方便装配时与外螺纹件快速对中，避免错牙导致的螺纹损伤，收尾端的不完整螺纹圈数控制在合理范围内，保证有效啮合长度满足承载要求；其次是六角面与螺纹轴线的垂直度公差，这个参数直接影响拧紧后螺母端面与被连接件的贴合度，如果垂直度偏差过大，拧紧后会出现偏载，导致螺纹副受力不均，局部载荷过大引发早期失效，同时也会导致预紧力达不到设计要求，连接可靠性下降；另外是螺母的端面粗糙度控制，合适的端面粗糙度既可以保证与垫圈、被连接件的贴合紧密性，也不会因为加工精度过高增加不必要的制造成本。

　　从安装适配性来看，这款M12六角螺母适配常规的19号开口扳手、套筒扳手，操作时的扳手转角空间要求符合通用装配的操作习惯，在设备预留的安装空间里，不需要特殊工具即可完成拧紧、拆卸操作，方便后期的设备维护、零部件更换。在不同的工况下，还可以根据使用环境选择对应的表面处理方式，比如普通室内干燥环境可以采用镀锌处理提升防锈能力，户外或者腐蚀环境可以采用达克罗、不锈钢材质适配，但核心的结构尺寸、螺纹参数保持一致，具备良好的互换性，属于通用化程度极高的机械基础零部件。在进行三维建模时，需要准确还原螺纹的牙型参数、六角外形的尺寸公差、端面与螺纹的形位公差，保证模型导出后可以直接用于装配干涉检查、装配工艺模拟，也可以为后续的数控加工、批量生产提供准确的尺寸参考，避免因为模型尺寸偏差导致实际生产的零件无法装配、承载能力不达标等问题。
