户外低压线缆分支配电箱体结构设计

　　这款户外低压线缆分支配电箱体，主要面向城镇低压配电网的户外落地部署场景，常见于居民小区巷道、临街商铺集中区、工业园区支路、乡村公共供电节点等位置，承担低压线缆的分接、转接、末端配电保护功能，替代传统架空线缆的裸露接头节点，解决户外低压供电节点防护不足、运维风险高的问题。从结构设计来看，柜体采用落地式安装形式，底部预留了与预制混凝土基础匹配的安装固定孔位，安装时可直接通过膨胀螺栓与基础承台连接，基础承台需高出地面150mm以上，避免雨季地面积水倒灌进入柜体内部，柜体整体的安装边界预留要求为，柜体后侧距离墙体或固定构筑物不小于300mm，左右两侧预留不小于400mm的操作维护空间，正面操作通道宽度不小于800mm，满足日常运维开门操作、

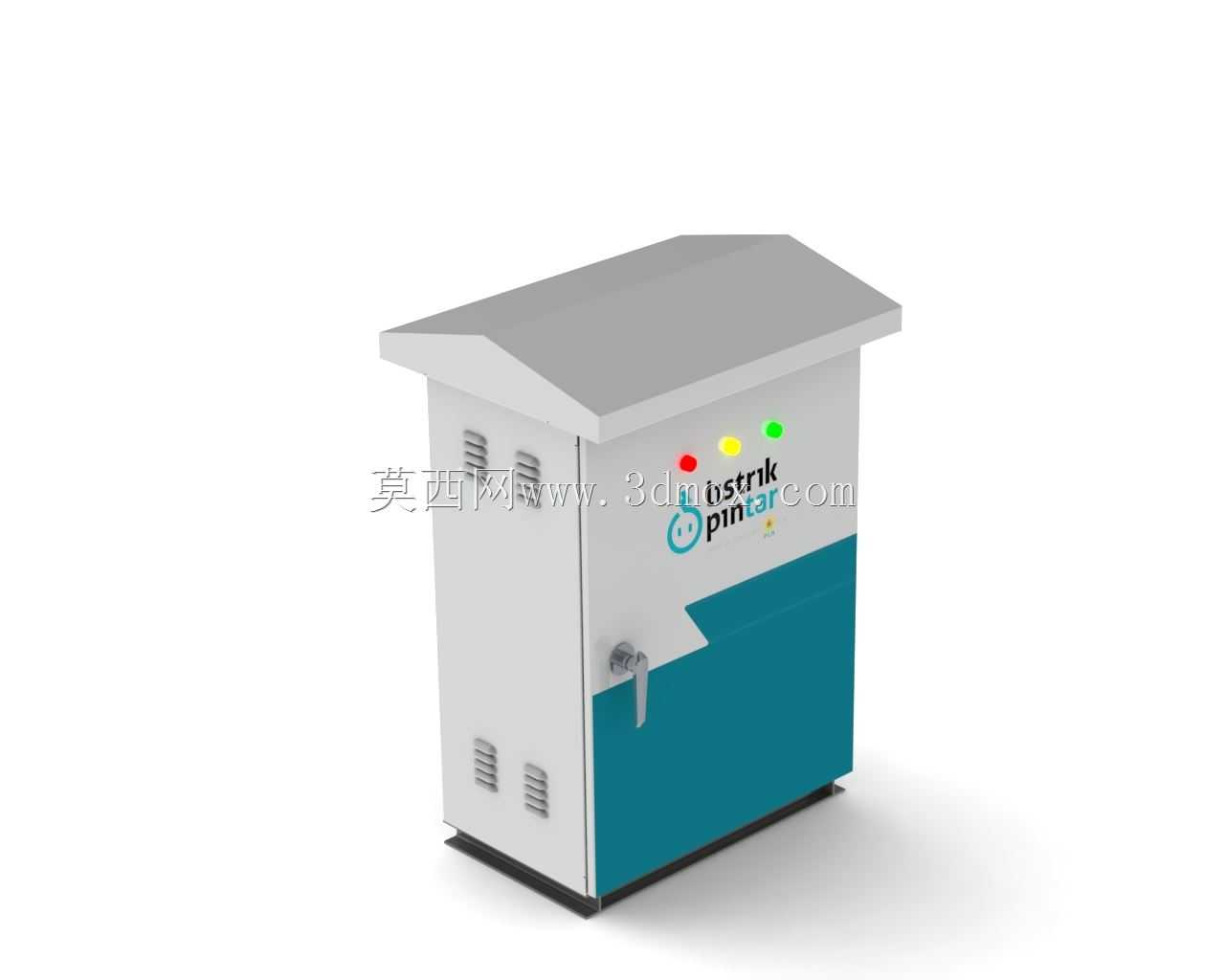

　　线缆更换的空间需求。柜体顶部采用斜顶式防雨檐结构，倾斜角度设置为12度，可快速排走顶部的雨水、积雪，避免顶部积水渗漏，防雨檐的外沿超出柜体侧壁50mm，形成完整的滴水线，防止雨水顺着侧壁流淌进入柜门的密封缝隙。柜体的外壳采用冷轧钢板折弯焊接成型，侧壁上下位置均开设了冲压成型的百叶通风口，通风口内侧配套设置防尘防虫网，在保证柜体内部电气元件散热通风的前提下，阻挡户外的灰尘、蚊虫、落叶进入柜体内部，通风口的位置避开了柜体正面的操作区域，同时百叶的开口方向朝下，避免雨水斜向飘入柜体。柜门采用单开门结构，配套设置了防水型锁具，锁具外侧加装防水胶套，柜门与柜体的贴合面全程嵌入三元乙丙橡胶密封条，关门后密封条的压缩量控制在30%左右，

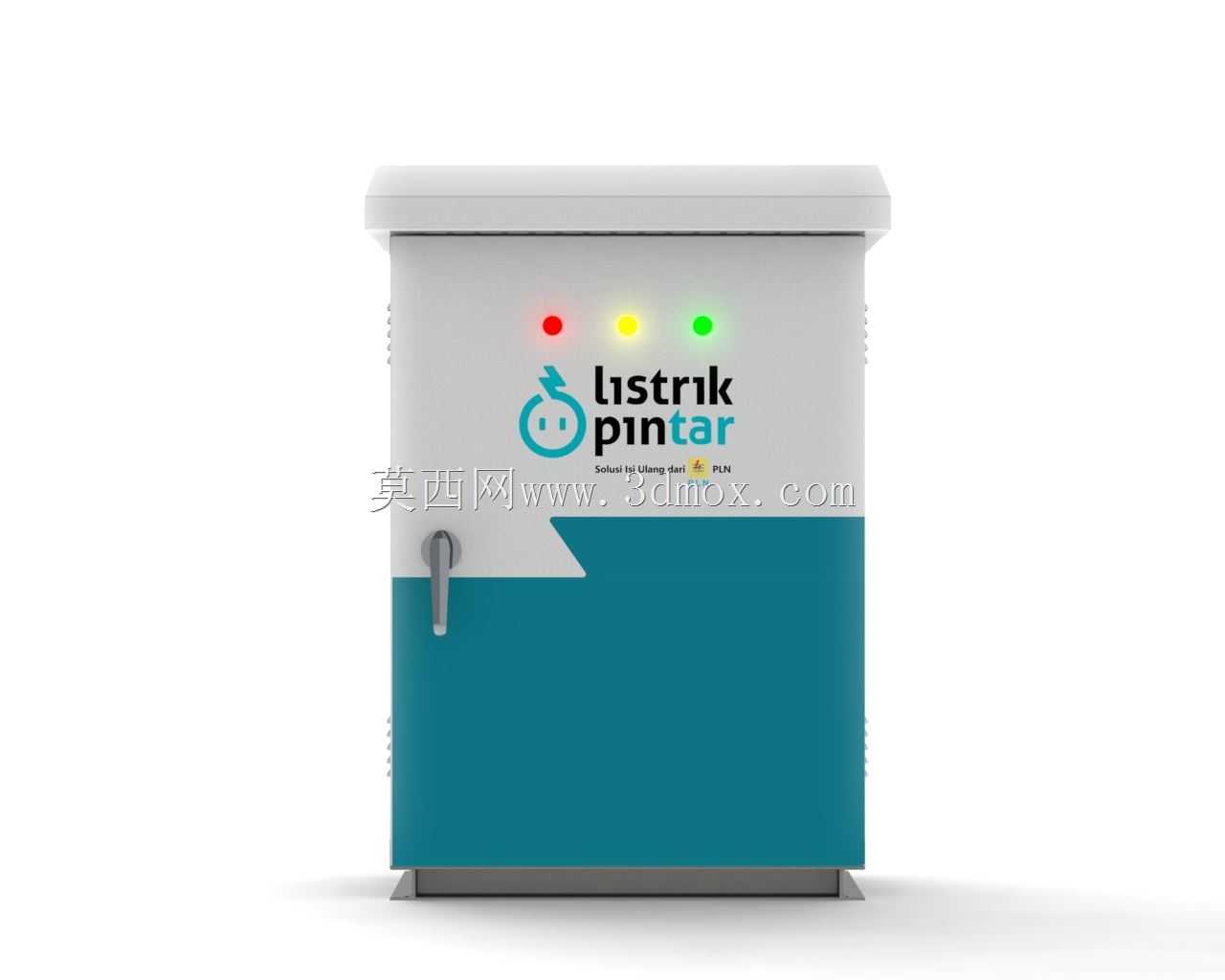

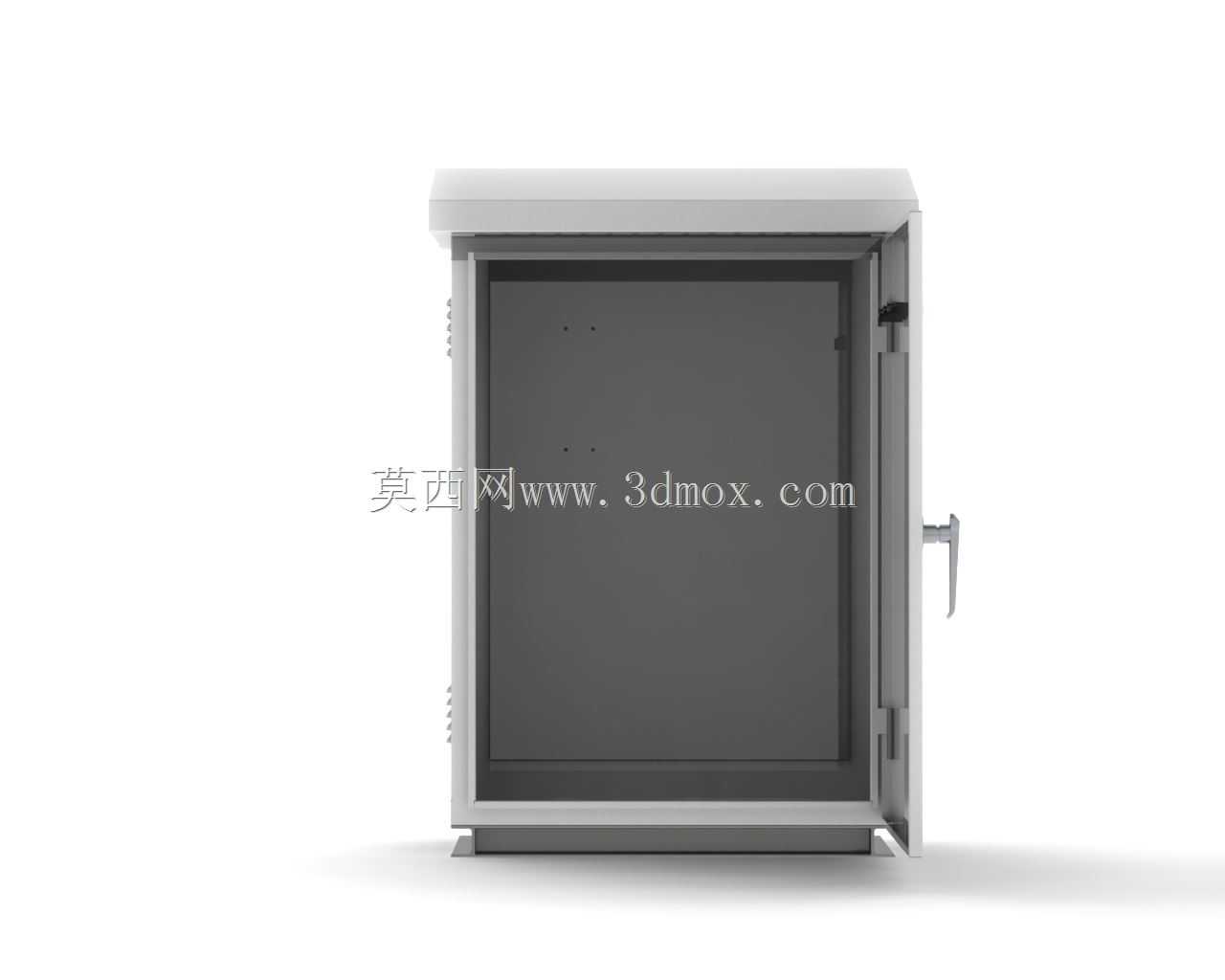

　　可达到IP54级的户外防护等级，能够应对常规的户外淋雨、扬尘环境。柜体正面设置了三个状态指示灯，分别对应电源、运行、故障三种状态，指示灯采用嵌入式安装，外侧加装透明防水罩，无需打开柜门即可直观查看柜体的供电运行状态，指示灯下方预留了标识粘贴区域，可根据实际配电回路的情况粘贴对应的回路标识，方便运维人员快速识别。柜体内部的安装空间做了分层规划，上部区域预留了进线端子排、断路器、漏电保护装置的安装位，下部区域预留了出线线缆的固定、分接空间，柜体侧壁预留了上下两排线缆进出孔位，孔位配套设置了防水格兰头的安装螺纹，进线线缆可从柜体下部后侧的孔位接入，出线线缆可根据实际布线需求从左右两侧或下部的孔位引出，满足不同方向的线缆布线需求。

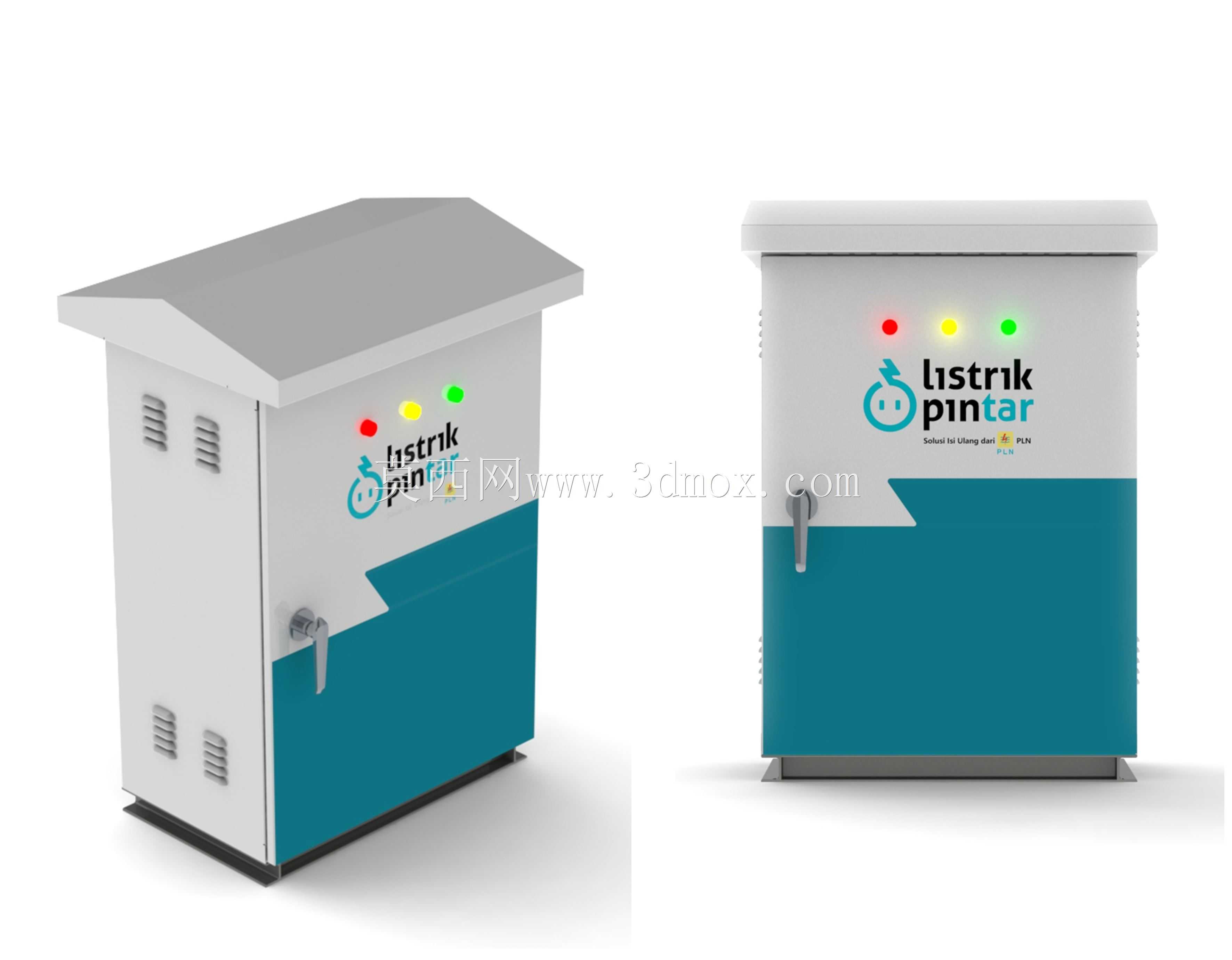

　　柜体的外观配色采用上浅灰下湖蓝的分色设计，下部的蓝色区域高度为柜体总高度的三分之一，可有效遮挡户外使用过程中底部溅起的泥水污染，保持柜体外观的整洁性，同时正面的标识区域做了平整化处理，可直接印刷供电标识、安全警示标识，无需额外粘贴标识牌，避免户外长期使用后标识脱落。在结构强度设计上，柜体的板材厚度采用1.5mm的冷轧钢板，柜体的四个边角均做了折弯加强处理，柜门内侧加装了横向加强筋，避免户外长期使用过程中柜门变形导致密封失效，柜体的焊接位置全部做了打磨抛光处理，整体表面经过磷化、静电喷塑处理，喷塑层厚度不小于60μm，可抵御户外的紫外线照射、酸碱腐蚀，适应沿海、高扬尘、多雨等不同户外环境的使用需求。这款柜体的结构设计充分考虑了户外部署的各类实际工况，从防雨、散热、防护、安装维护等多个维度做了针对性的结构优化，既满足低压配电的功能需求，也适配户外长期无人值守的使用场景，可直接作为低压配电网户外分支节点的标准柜体使用，也可根据内部元件的配置需求调整内部安装梁的位置，适配不同规格的配电元件安装。
