圆柱侧开槽传感安装基座结构设计

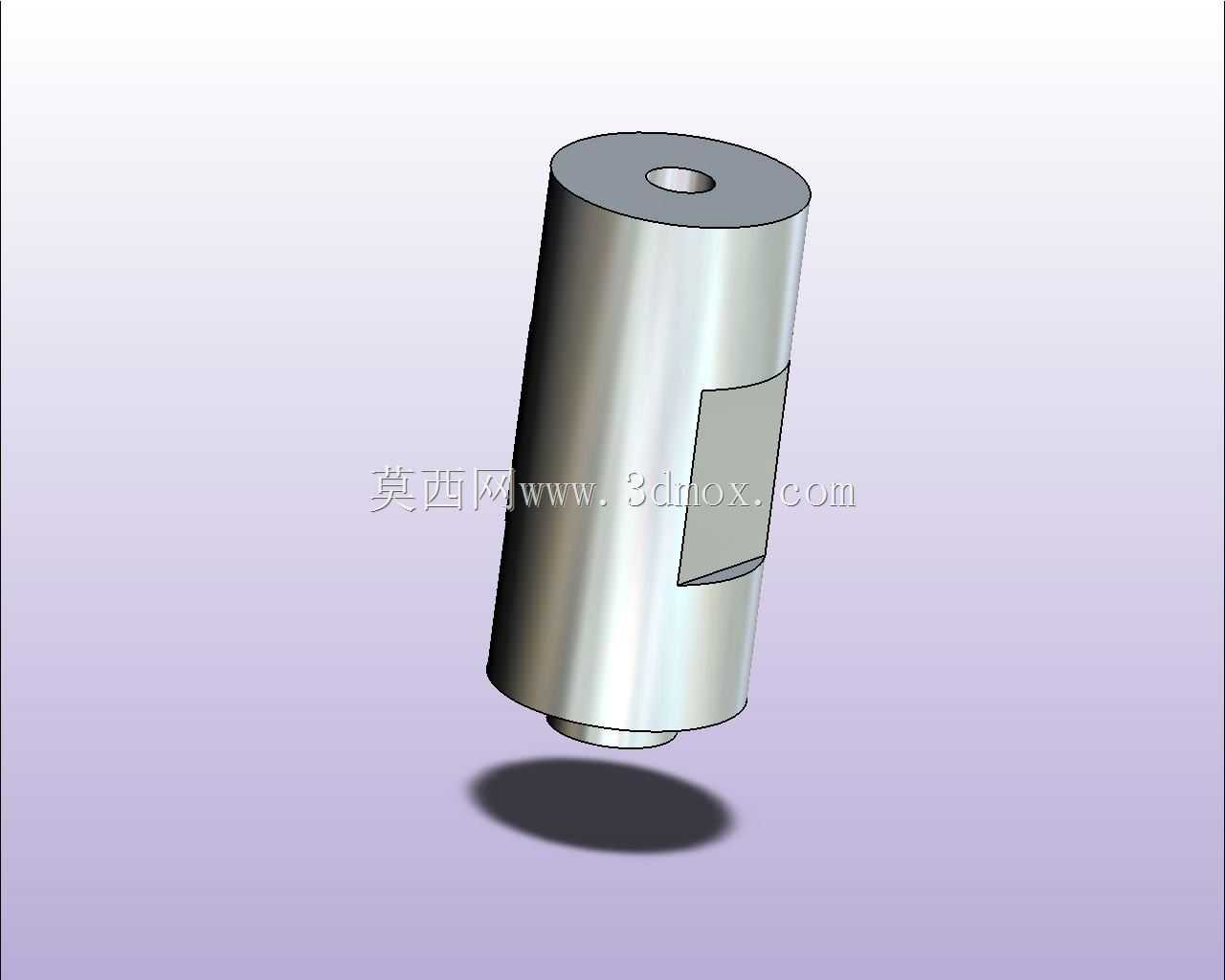

　　在工业传感检测场景里，这类圆柱侧开槽的构件常作为传感单元的安装承载基座使用，常见于自动化产线的物料到位检测、工位位置校准、小型执行件的行程反馈环节，适配空间紧凑的安装工况，能在不额外占用过多安装空间的前提下，为传感元件提供稳定的固定基准。从结构功能来看，主体采用等径圆柱构型，上下端面分别设置同轴的中心小孔，上端小孔可用于穿接信号线缆或者安装定位销，下端小孔则用于对接设备安装面的固定螺柱，实现基座自身的快速定位锁紧，避免设备运行过程中出现基座偏移导致的检测精度偏差。侧面开设的矩形通槽是核心功能区域，槽体的平面度公差控制在IT7级以内，槽宽与常规方形封装的传感元件外廓尺寸保持0.02mm的间隙配合，既可以保证传感元件能够顺利嵌入槽内，

　　又能限制传感元件在径向的窜动，槽体深度设计为圆柱半径的三分之一，既不会过度削弱圆柱主体的结构强度，又能让传感元件的检测端面与槽口齐平，保证检测信号的发射与接收路径不受基座本体遮挡。设计阶段优先考虑了安装边界的适配性，整体圆柱外径控制在常规传感安装座的通用尺寸区间，总高度适配多数小型自动化设备的安装支架预留空间，不需要对现有设备的安装位做二次改造即可直接替换同类型基座。结构强度校核时，针对圆柱开槽后的应力集中区域做了圆角过渡处理，槽体的四个棱边均设置R0.5的工艺圆角，避免设备运行时的振动导致槽口位置出现应力开裂，同时圆柱外表面做精车处理，表面粗糙度达到Ra1.6，既可以提升基座的抗腐蚀能力，也能在需要调整安装角度时，

　　依靠外圆柱面与安装抱箍的紧密贴合实现角度微调。实际应用中，这类基座可以适配光电式、电容式等多种同封装尺寸的传感元件，嵌入槽内的传感元件可通过侧面点胶或者紧定螺钉实现二次固定，线缆从上端中心孔穿出后可以顺着圆柱外壁排布，避免线缆被设备运动部件剐蹭。不同于常规的平板式安装座，圆柱构型的基座在需要调整检测角度时，只需要松开固定螺柱转动圆柱即可完成角度校准，不需要重新打孔调整安装位，大幅降低了现场调试的工作量。在物料传输线的应用场景里，这类基座常安装在输送轨道的侧方支架上，槽内嵌入的对射式传感元件可以精准检测经过的工件位置，为后续的分拣、阻挡动作提供触发信号，圆柱的构型也能避免工件剐蹭到基座时出现卡滞，圆弧面可以引导偏移的工件回到轨道中心，

　　减少工件卡堵的概率。建模过程中，优先保证了各同轴特征的同轴度公差，上下中心孔与圆柱外圆的同轴度控制在φ0.01mm以内，确保安装后基座的轴线与安装面垂直，避免传感元件的检测方向出现偏斜。槽体的位置尺寸以圆柱下端面为基准进行标注，保证批量加工时的尺寸一致性，互换性能够满足工业现场快速替换的需求，不需要针对单个基座做适配修磨。
