托盘配套滚轮安装固定支架结构

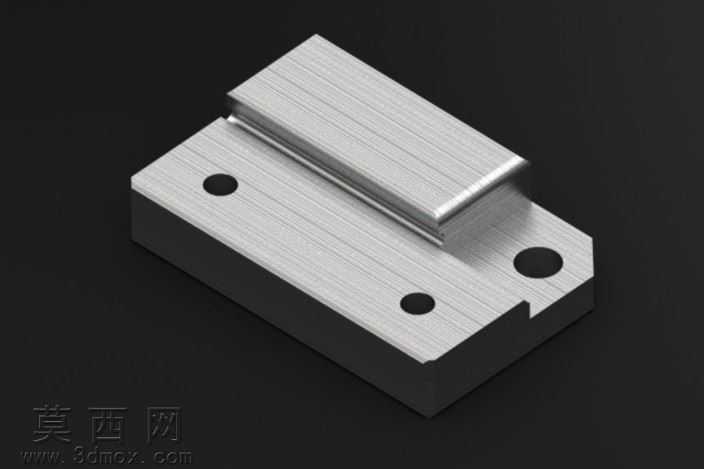

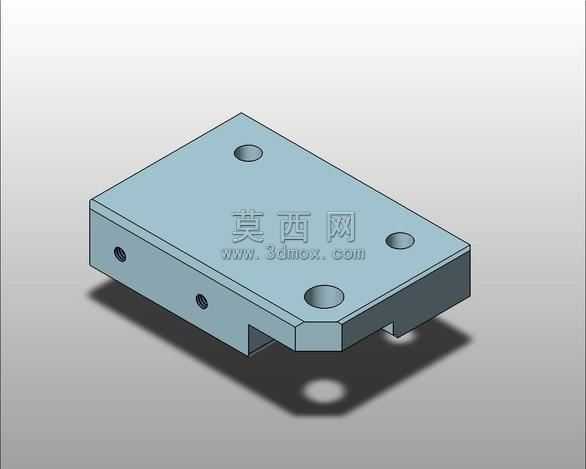

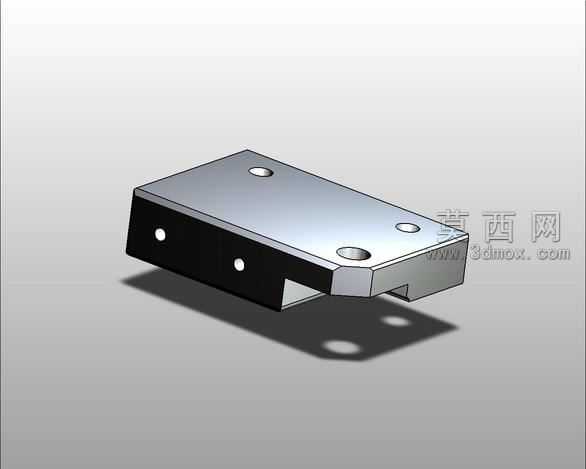

该滚轮架三维模型采用参数化建模方式完成整体结构搭建，建模过程中以实际托盘滚轮的安装适配尺寸为基准，先绘制主体安装板的二维草图，通过拉伸命令生成基础块体，再对板体边缘做倒角处理，去除尖锐棱角同时提升构件装配时的安全性。模型主体为矩形板式结构，顶面均匀分布三个沉头安装孔，用于将支架整体固定在托盘主体结构上，沉孔设计可保证安装螺栓头部完全埋入板体内部，避免螺栓突出干扰滚轮的滚动运行；板体侧面设置两个螺纹孔，用于锁紧穿入的滚轮轴，防止滚轮在承重滚动过程中出现轴体窜动、移位的问题；板体底部开设两个对称的卡槽结构，用于卡接滚轮的安装限位结构，同时为滚轮转动预留足够的活动空间，避免滚轮与支架本体发生运动干涉。材质设置上选用常用的碳素结构钢材质，渲染时赋予金属哑光质感，添加真实的环境反射效果，清晰呈现板体的加工面质感与孔位的结构细节，模型的所有孔位、卡槽、壁厚尺寸均按照机械加工的常规公差标准设定，可直接用于后续的工程图导出与加工生产参考。设计过程中充分考虑该构件作为托盘一部分的使用场景，整体结构紧凑，在保证结构强度满足托盘承重需求的前提下，尽可能简化外形结构，减少不必要的材料消耗，降低加工难度与生产成本；各安装孔位的位置精度经过反复校核，确保与配套滚轮、托盘主体的安装位完全匹配，装配后滚轮转动顺畅无卡滞，可稳定承载托盘上放置的货物重量，长期使用不易出现结构变形、连接松动的问题。
