传感器配套U型槽式安装托盘支架

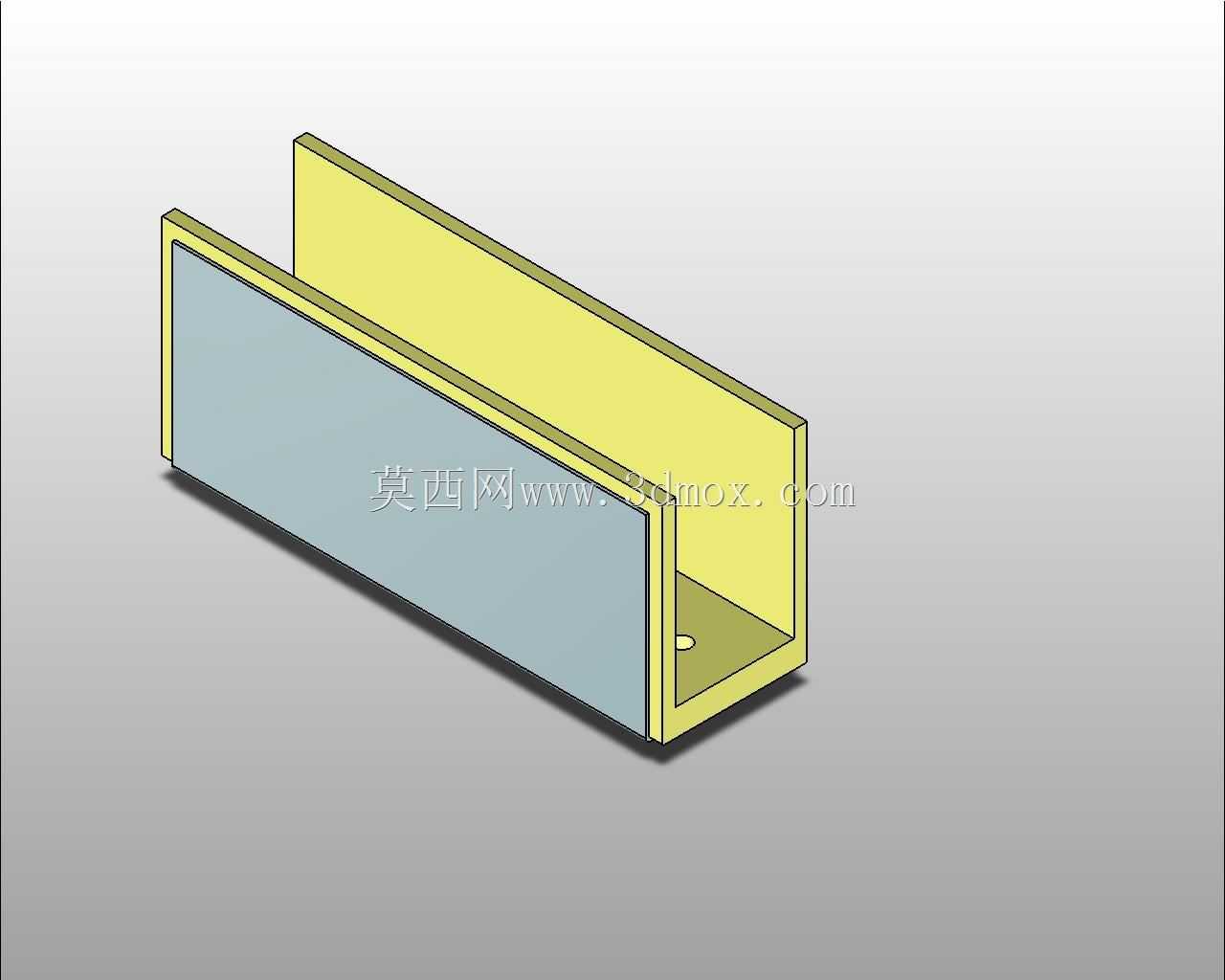

　　在工业传感检测工位的布局搭建中，这类U型槽结构的托盘支架是十分常见的安装承载构件，常被用于光电传感器、接近开关类检测元件的辅助安装场景，也可作为轻型物料导流、小型工装承载的支撑件使用，在自动化流水线的来料检测位、料道接驳位置都能见到这类构件的实际应用。从结构设计逻辑来看，该支架采用等壁厚钣金折弯成型的工艺思路，整体为开口朝单侧的U型通槽结构，两个平行的竖直立边与底部水平承托边为一体化折弯加工，不存在额外的拼接焊缝，既减少了加工工序，也能保证整体结构的刚性，避免多零件拼接带来的装配误差与结构松动风险。槽体的内侧空间预留了足够的安装余量，既可以直接嵌入固定小型传感器的安装基座，也能够承托沿槽体方向滑动的轻型物料托盘，

　　立边的高度经过匹配设计，既能够对槽内安装的部件起到侧向防护作用，避免工位周边的工装剐蹭到检测元件，也不会遮挡传感器的检测光路或感应面，保证检测信号的稳定传输。在实际安装边界上，该支架的底部平面为主要安装基准面，可通过槽体端部预设的安装孔位配合紧固件直接固定在设备型材机架或者工作台面上，安装时不需要额外加工复杂的适配结构，两个平行立边的平行度公差控制在常规钣金加工的可行范围内，保证槽内滑动的部件不会出现卡滞问题。设计过程中特意将槽体的转角位置做了小半径的折弯圆角处理，既避免了锐边带来的安装操作安全隐患，也能减少折弯处的应力集中，提升构件的长期使用强度，不会因为长期受载出现转角开裂的问题。这类支架在实际使用中，

　　往往不需要做额外的表面处理，常规的钣金钝化处理即可满足车间内的使用防腐蚀需求，如果应用在有潮湿或者轻微腐蚀的工况下，也可以更换不锈钢板材加工同结构的支架，整体结构的通用性极强，只需要调整槽宽、立边高度与整体长度参数，就可以适配不同规格的传感器安装或者不同尺寸的轻型托盘承载需求。不同于复杂的铸造或者机加工支架，这类钣金折弯支架的加工周期极短，不需要开模，在设备改造或者临时工位搭建的场景下，能够快速完成加工适配，大幅缩短工位调试的周期。槽体的开口方向可以根据实际安装需求做调整，既可以朝上作为物料承托的导槽，也可以朝侧面作为传感器的安装防护槽，甚至可以倒扣在机架上作为走线的防护槽使用，结构的复用性很高。在承载能力方面，

　　这类等壁厚钣金结构的支架，在常规1.5-2mm壁厚的情况下，完全可以满足5kg以内的静态承载需求，应对小型传感器安装、轻型物料导流这类工况完全足够，不会出现结构变形的问题。设计时没有在立边上额外开设冗余的孔位，也是为了给现场安装留出足够的调整空间，施工人员可以根据实际的传感器安装位置，现场配钻安装孔，适配不同的安装高度与角度需求，避免预制孔位与实际安装需求不匹配导致的构件报废问题。
