金属衬套环类机械零部件三维设计

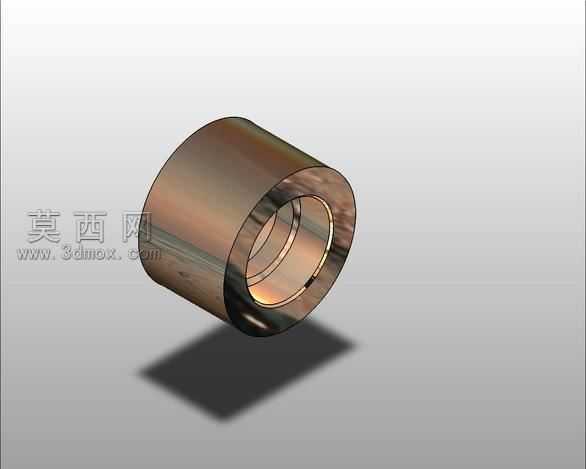

本作品为环类金属衬套零件的三维建模设计成果，建模阶段以回转体结构特征为核心逻辑，首先在草图环境中绘制零件的轴向截面轮廓，精准标定内外径尺寸、轴向长度以及内壁阶梯槽的位置与深度参数，通过回转特征一次性生成零件的基础实体结构，保证整体同轴度符合机械装配的公差要求。针对零件内壁的多级阶梯定位结构，采用局部拉伸切除的方式完成细节构建，每一处槽位的轴向宽度、径向深度都经过尺寸校验，确保可以适配对应轴类零件的装配定位需求，避免出现装配干涉的问题。材质设计上选用铜合金金属材质，在材质编辑器中调整金属基底的漫反射颜色为暖棕铜色调，提升反射光泽度参数至0.85，同时设置合适的粗糙度数值模拟金属加工后的细微磨砂质感，边缘位置添加轻微的倒角高光效果，还原精密机加工零件的真实表面质感。渲染阶段采用工作室三点布光方案，主光源从侧上方45度角投射，打出零件的主体明暗层次，辅助光源从另一侧补光消除暗部死黑，底部添加弱反光地面承接零件投影，调整阴影的柔和度参数，让渲染出的金属零件既有清晰的结构轮廓，又能体现出金属材质的厚重质感与反光特性。设计过程中重点考量零件的实际使用场景，作为轴系配套的衬套构件，整体壁厚均匀，避免出现应力集中的薄弱位置，内外圆柱面的同轴度、端面与轴线的垂直度都在建模时通过几何约束进行了保证，内壁的阶梯槽既可以实现装配时的轴向定位，也能预留润滑脂的存储空间，提升零件实际使用时的耐磨性能。整个建模过程严格遵循机械零件设计规范，所有特征参数都可直接导出用于工程图绘制与后续的机加工生产，模型结构简洁规整，没有冗余特征，可直接用于装配模拟、工程演示或者数控加工编程参考。
