十字交叉管道结构三维设计方案

　　在化工流体输送、建筑给排水、市政管网布设、工业制程管路排布等场景中，管线交叉避让是管路设计环节无法回避的核心问题，十字交叉管道结构正是为解决多方向管路正交连通需求开发的标准化连接构件。不同于普通直通、弯头类管路配件，这类交叉结构需要同时承接四个正交方向的管路对接，在结构受力、流道平顺性、安装兼容性上都有更严苛的设计要求。从实际工程应用来看，这类构件常出现在车间工艺管线的节点分流位置、建筑消防管网的层间交汇段、暖通空调系统的冷热媒管路交叉点，部分实验室气路、洁净流体输送系统中也会用到同结构的定制化配件，用来替代多组弯头拼接的冗余结构，减少管路接头数量，降低泄漏风险。

　　设计这类交叉管道结构时，首先要考量的是流道的平顺过渡，四个方向的连通腔在中心交汇位置不能出现直角锐边，否则会造成流体局部阻力激增，输送含颗粒介质时还容易出现沉积堵管的问题。建模过程中需要先确定四个对接端的公称通径，常规同径交叉结构的四个接口尺寸保持一致，异径版本则会根据实际管路流量分配调整对应接口的通径参数，中心交汇腔的内径要略大于接口通径，保证各方向流体交汇时不会出现过流截面突变。结构壁厚的计算要匹配管路的设计压力，低压给排水场景下的壁厚可以参照同规格直通管件的参数选取，高压化工输送场景则需要通过有限元分析校核中心交汇区域的应力分布，在四个接口的衔接位置做圆弧过渡补强，避免长期承压出现应力开裂。

　　从安装边界来看，这类十字交叉管道的四个接口轴线处于同一平面，两两正交，安装时需要保证各接口的同轴度偏差控制在管路安装允许的公差范围内，否则对接后会产生额外的装配应力，长期运行下容易在焊缝或者粘接位置出现泄漏。接口形式可以根据输送介质特性和管路材质选择，金属管路常用法兰连接、焊接连接，塑料管路则多用粘接、热熔连接，设计时要在接口位置预留足够的操作空间，比如法兰连接的结构需要留出螺栓拆装的扳手操作距离，焊接结构要留出焊枪作业的操作间隙，避免现场安装时出现干涉。外形尺寸上，同径十字交叉结构的中心到各接口端面的距离保持一致，整体外轮廓呈对称十字形，相较于用两个90度弯头拼接的交叉避让结构，整体占用的管线空间更小，能有效压缩管路排布的层高，在空间受限的地下管廊、设备夹层内布设管路时，这种一体式结构的优势尤为明显。

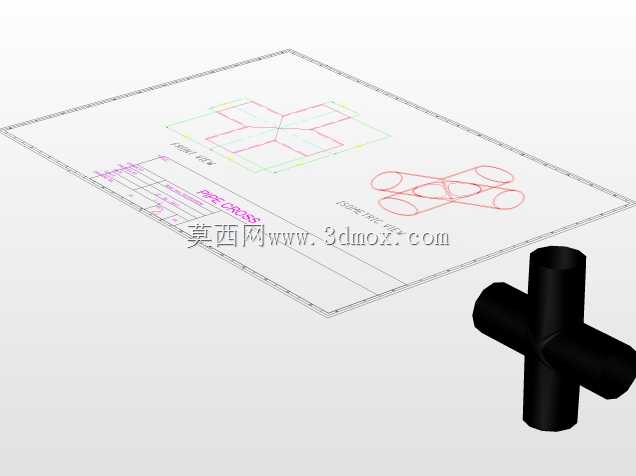

　　实际选型应用中，还要结合管路输送的介质特性调整结构细节，比如输送腐蚀性介质的构件，要在流道内壁做防腐衬层设计，建模时需要预留衬层的厚度空间，避免衬层施工后造成通径缩小影响流量；输送高温介质的管路，则要在结构上考虑热胀冷缩的补偿余量，必要时在相邻接口位置搭配短节柔性接头，抵消热变形产生的应力。建模过程中还要同步生成对应的工程视图，包括正交投影视图、轴测视图、关键截面的剖视图，清晰标注各接口的尺寸、公差、配合要求，方便后续加工制造和现场安装对位。这类一体式交叉结构相较于多管件拼接的方案，减少了三个以上的管路连接点，不仅降低了施工时的装配工作量，也减少了管路系统的潜在泄漏点，后期运维的检漏、维护工作量也会相应降低，在对管路可靠性要求较高的消防、危化品输送场景中，这种一体式结构的应用占比正在逐年提升。
