带颈对焊连接法兰盘结构设计

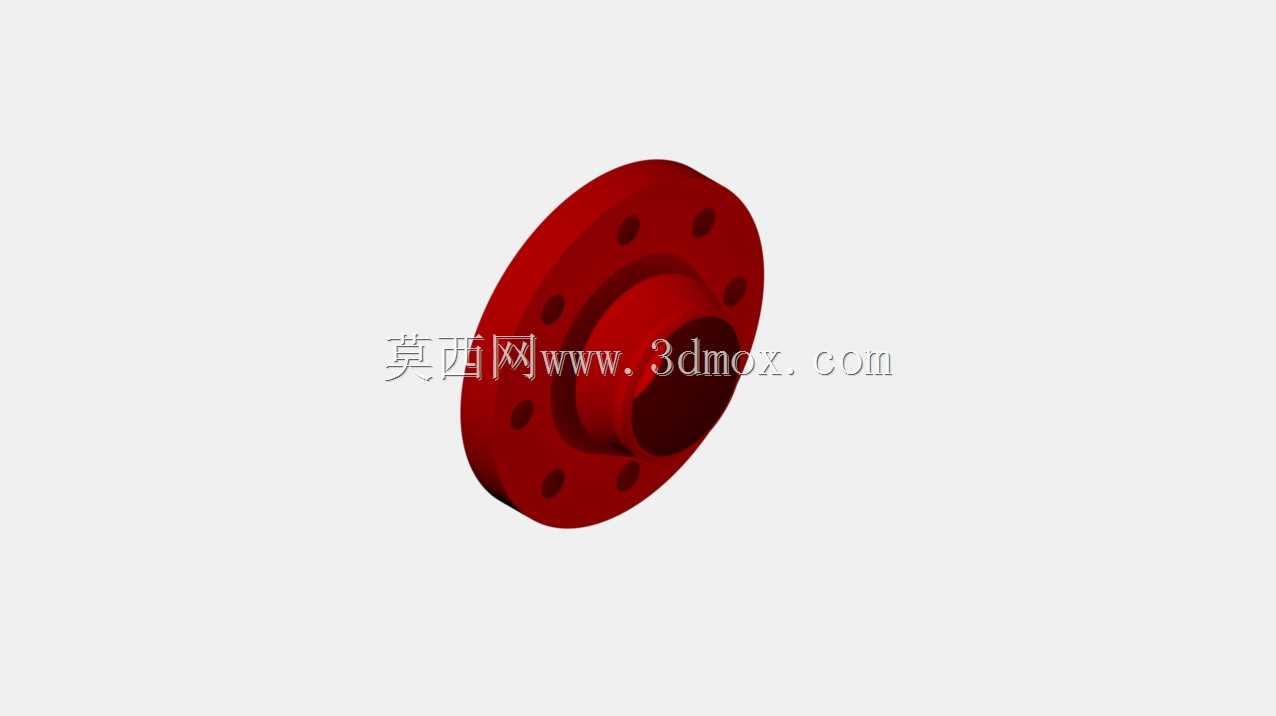

　　在石化、市政给排水、热力输送、工业制程管路系统中，这类带颈对焊法兰是管路对接、设备接口连接的核心承压连接件，区别于平焊法兰的结构形式，其自带的锥形长颈结构能有效分散法兰盘与管道对接位置的应力集中，适配中高压、高温工况下的管路连接需求，在长输管线、压力容器进出口、泵阀设备对接端的应用占比极高。从结构设计逻辑来看，法兰盘端面均匀分布的螺栓通孔，是按照对应公称压力等级的螺栓排布规范设计的，孔位的位置度公差严格控制，能保证对接时螺栓顺利穿装，避免强行组对带来的附加应力；盘体的密封面采用突面结构，适配非金属平垫片、缠绕式垫片等常用密封件，安装时通过螺栓预紧力挤压垫片填充密封面微观间隙，实现管路介质的无泄漏密封。

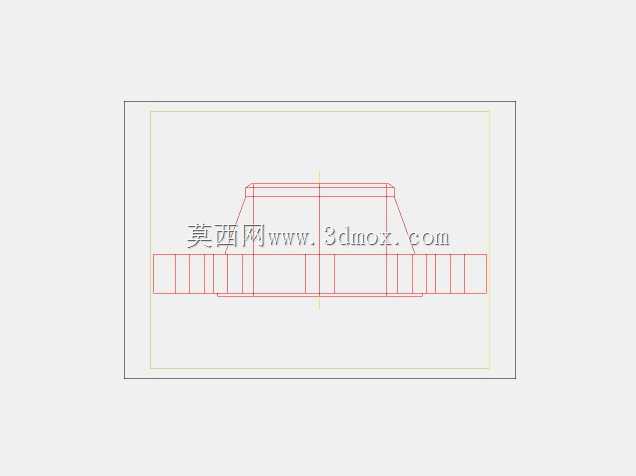

　　长颈部分的内径与对接管道的外径做了匹配设计，焊接端开有标准V型坡口，现场组对时能实现管道与法兰的全焊透对接，相比平焊法兰的角接焊缝，对接焊缝的受力状态更优，能承受管路运行中的轴向拉力、径向弯矩以及压力波动带来的交变载荷，大幅降低焊缝位置开裂泄漏的风险。设计过程中需要重点控制几个安装边界尺寸：首先是法兰盘的外径，直接决定了螺栓孔的分布圆直径，要保证相邻螺栓的安装间距满足扳手操作空间要求，避免现场安装时工具无法就位；其次是长颈部分的高度，这个尺寸直接影响应力分散的效果，过短的颈长无法有效将应力从焊缝位置传导到法兰盘整体结构，过长则会增加不必要的材料成本与安装占用空间；还有密封面的平面度公差，必须控制在标准要求范围内，若平面度超差，即使螺栓预紧力达到设计值，也会出现局部密封压应力不足导致的介质泄漏。

　　在实际选型应用中，这类法兰需要匹配对应管路的公称通径、公称压力等级，同时结合输送介质的腐蚀性选择对应的材质，常规水、蒸汽管路多采用碳钢材质，腐蚀性介质管路则会选用不锈钢或合金钢材质，三维建模过程中需要严格遵循对应标准的尺寸参数，保证模型导入管路装配体时，能与对接的阀门、管道、设备接口实现无干涉装配，为后续的管路应力分析、预制加工提供准确的模型基础。建模时还要注意螺栓孔的倒角、密封面的水线结构、焊接端的坡口角度这些细节，这些细节直接影响后续出图加工的准确性，避免现场安装时出现尺寸不匹配的问题。
