减压阀配套快装式管接卡扣结构件

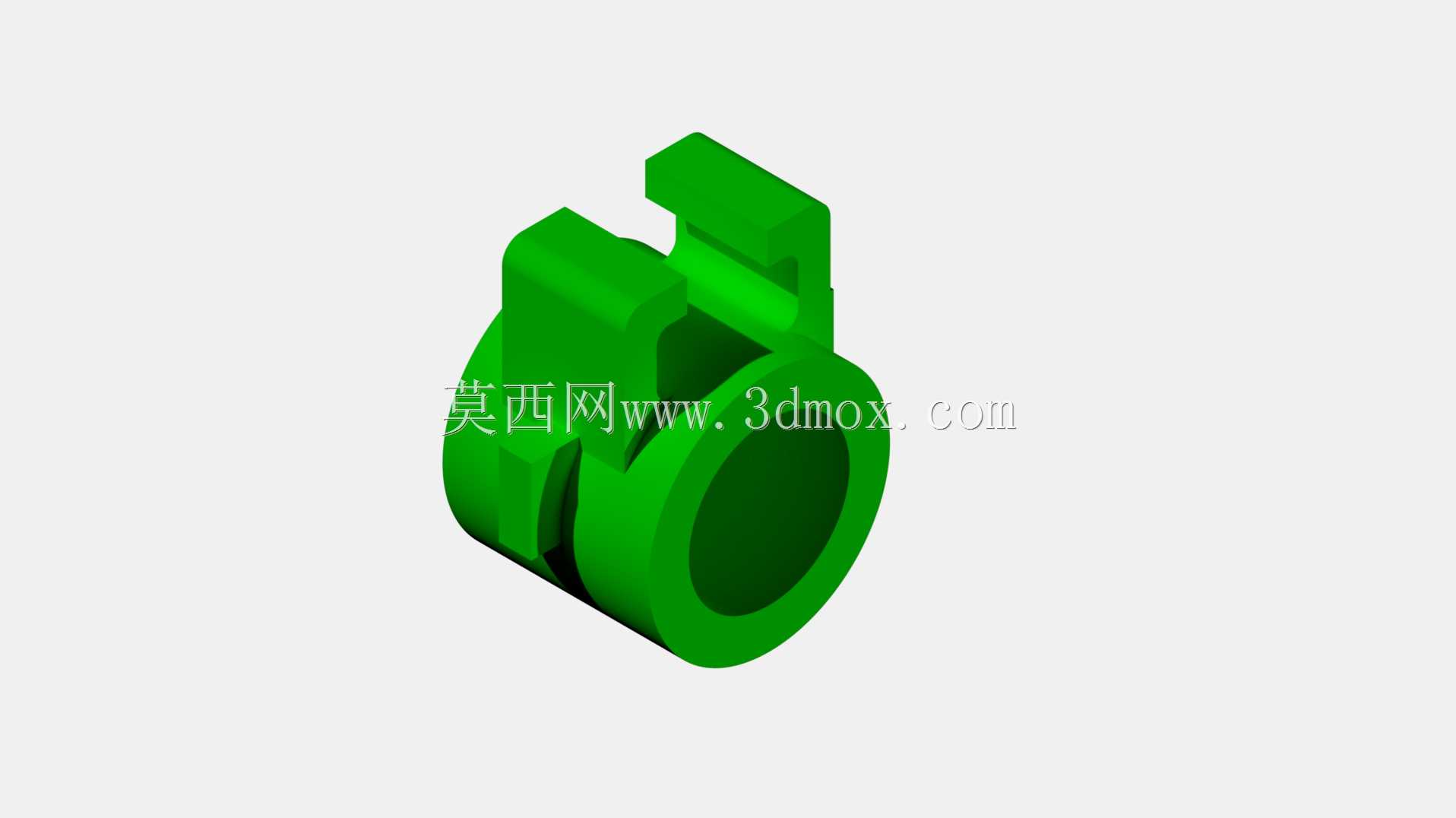

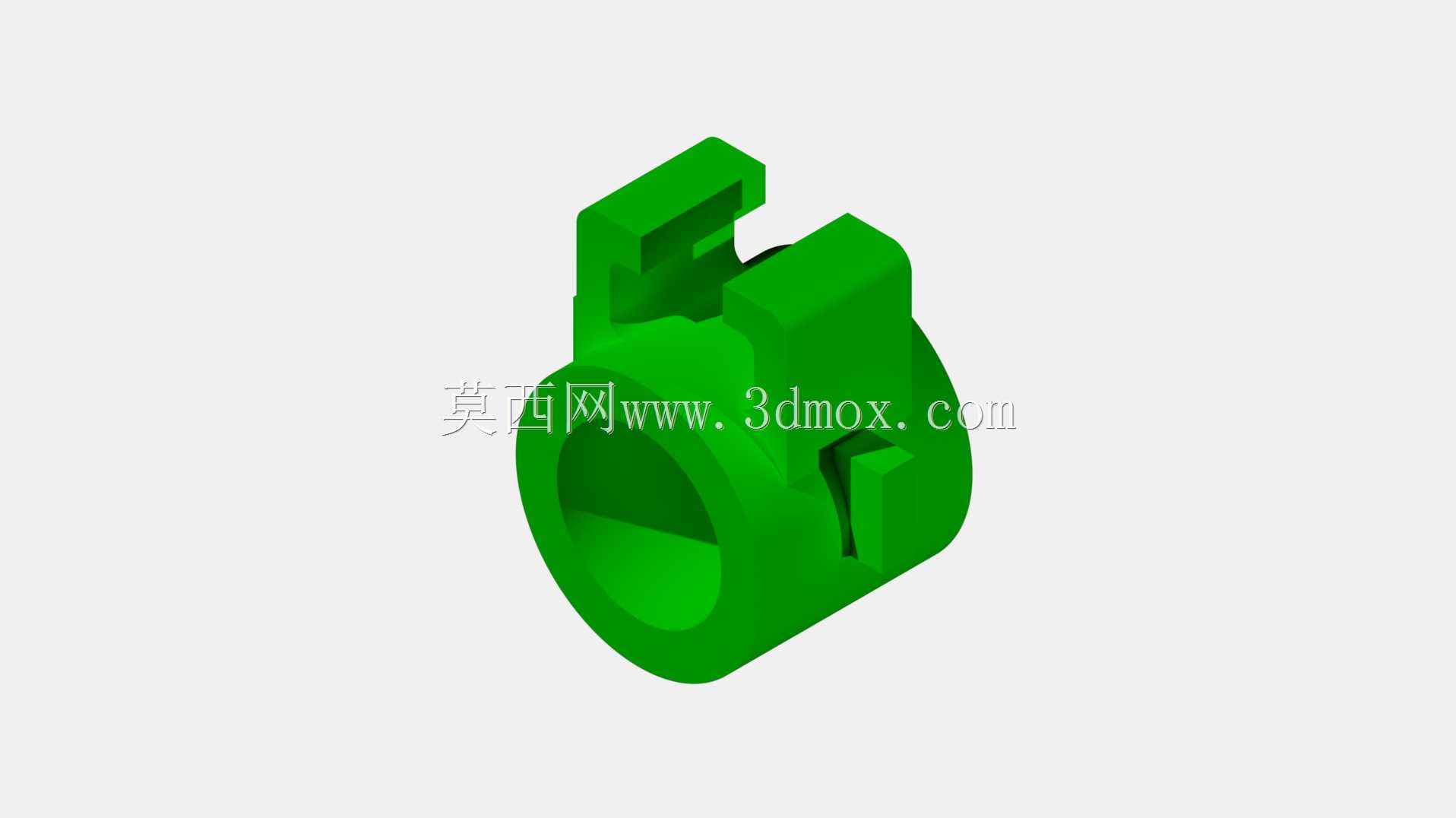

　　该结构件为减压阀管路系统配套的快装式卡扣连接件，主要应用于中低压气动、液压输送管路的快速接驳场景，在小型工控气路、实验流体管路、设备次级调压回路中较为常见，可实现管路与减压阀接口的无工具快速装拆，降低日常维护、管路改向的作业耗时。从功能特性来看，该卡扣采用单侧开口弹性卡合结构，环形主体可套入对应外径的管路接头，上方的凸起卡爪可嵌入减压阀接口的定位卡槽内，装配后可限制管路的轴向窜动与周向转动，避免管路受振动影响出现松脱泄漏；环形主体内侧预留有密封件安装槽位，可适配O型圈实现端面静密封，满足常规工况下的密封要求。

　　设计过程中优先考虑了装拆便捷性与卡接可靠性的平衡，卡扣的开口宽度经过反复校核，既保证装配时可顺利卡入接头卡槽，又能在卡合后提供足够的抱紧力，避免受管路内压冲击出现脱开；整体采用等壁厚结构设计，壁厚均匀可适配常规注塑或金属粉末冶金加工工艺，减少加工过程中的应力集中问题，提升零件的批量生产良率。外形尺寸方面，环形主体的内径匹配常规6mm/8mm外径的气动硬管接头，整体外轮廓最大直径不超过22mm，轴向宽度控制在15mm以内，安装时仅需在减压阀接口侧预留10mm的径向操作空间即可完成装拆，不会占用过多的阀组安装空间，适合集成在排布紧凑的阀岛、小型调压阀组中使用。

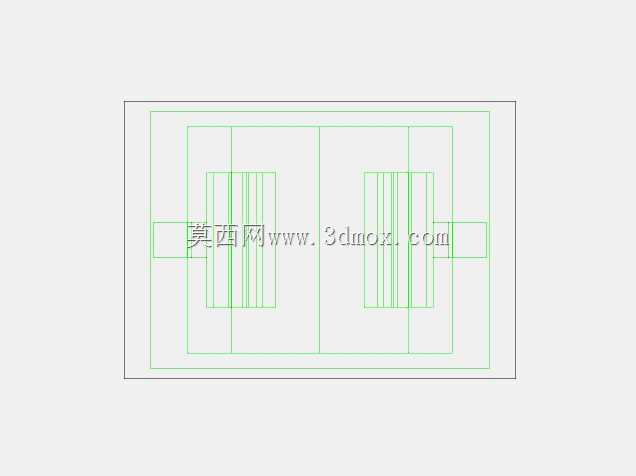

　　安装边界上，该卡扣无额外的固定孔位，完全依靠自身弹性形变实现卡合固定，适配的接头卡槽深度需控制在1.2-1.5mm之间，卡槽边缘需做R0.3的圆角处理，避免装配时刮伤卡扣表面影响卡接寿命；在实际管路排布中，卡扣安装位置需避开管路的弯折应力集中区，距离管路弯折端点的距离不小于管路外径的2倍，避免长期受弯折力导致卡扣出现疲劳断裂。该结构件的建模过程严格遵循实际装配公差要求，卡爪的卡合面预留了0.1mm的装配间隙，可适配常规加工公差范围内的接头零件，避免出现装配过紧或卡合松动的问题，模型的所有倒角、圆角特征均与实际加工工艺要求一致，可直接用于工程出图或3D打印样件验证。
