保时捷911与944车型适配轴转接器

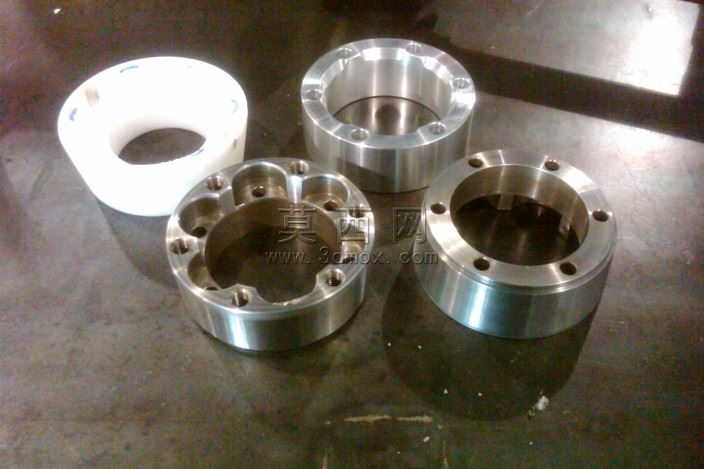

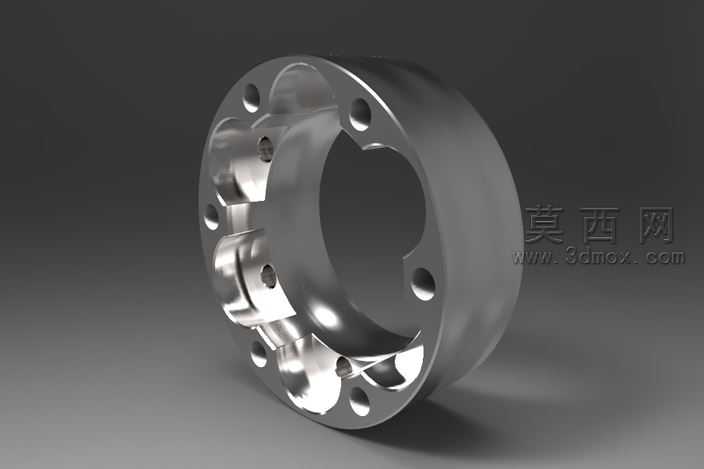

本作品为适配保时捷944车型搭载911 Turbo轮毂的轴适配器三维模型，建模阶段以实车轴头、轮毂安装位的实测尺寸为基准，采用SolidWorks完成全参数化建模，首先绘制适配环的基准环形轮廓，精准匹配车轴外筒的安装直径，沿环体周向均匀排布对应轮毂与车轴的安装孔位，每一处孔位的孔径、孔深、沉台尺寸都严格对应实装螺栓规格，确保安装时的同轴度与贴合精度。模型内部结构做了等比例还原，环体内侧的定位卡槽与车轴存根的外轮廓完全契合，可实现安装时的快速对位，避免装配错位引发的传动抖动。建模过程中对环体的壁厚做了受力校核，在保证结构强度的前提下优化了环体厚度，避免加装后轮距偏移量超出合理范围。渲染阶段采用金属镀铬材质模拟适配器的真实加工质感，调整材质的反射率与粗糙度参数，还原钢制零件经精密机加工后的金属光泽，场景采用影棚级三点布光，主光从侧上方打亮环体的曲面轮廓，辅光弱化暗部死黑，轮廓光勾勒环体边缘结构，清晰展现孔位排布、内侧卡槽的细节特征。设计思路围绕改装场景的实用性展开，该适配器可同时适配左侧与右侧车轴，无需区分左右侧单独开模，降低改装配件的生产与备货成本，环体端面做了平面度公差约束，确保与轮毂、车轴端面完全贴合，避免高速行驶时出现端面跳动，所有安装孔的位置度公差控制在0.02mm以内，保证螺栓安装时无强制对位，减少螺栓受剪断裂的风险。模型完成后做了装配干涉检查，模拟实装状态下适配器与车轴、轮毂的配合状态，确认无结构干涉，可直接用于改装方案验证、配件加工生产的参考。
