18英寸专业音频扬声器结构设计

　　在专业扩声领域，18英寸口径的低频扬声器一直是户外演出、体育场馆扩声、影院还音、酒吧低频补声场景里的核心换能部件，这类大口径单元的性能直接决定整套扩声系统的低频下潜深度、最大声压级与失真控制水平，很多刚接触电声结构设计的工程师容易把这类单元的设计重点只放在磁路参数上，忽略了结构安装边界、振膜受力分布、盆架刚性匹配这些直接影响实际落地使用的细节。从实际工程选型的角度看，18英寸单元的安装定位孔通常沿盆架外沿均匀分布，安装法兰的平面度要求控制在0.2mm以内，避免安装时盆架受迫变形导致弹波定心偏移，长期大功率工作下出现擦圈故障；这类单元的整体深度通常在220mm到260mm区间，设计音箱箱体时要预留足够的磁钢散热空间，

　　磁钢背部与箱体内壁的间隙不能小于30mm，防止大功率工作时热量堆积导致磁钢退磁、音圈过热烧毁。从功能特性上看，这类大口径低音单元的振膜多采用掺碳纤维的纸浆材质，在保证足够刚性的同时兼顾内部阻尼特性，减少分割振动带来的中频失真；折环采用丁基橡胶材质，顺性经过精准匹配，保证振膜做长冲程往复运动时的线性度，折环的R角设计要兼顾最大位移量与疲劳寿命，通常额定线性冲程可以做到±12mm以上，峰值位移能达到±20mm，满足大动态低频信号的重放需求。磁路部分采用双磁钢对称磁路设计，配合T型铁的短路铜环，有效降低音圈工作时的电感调制失真，磁隙的宽度控制在0.8mm到1mm之间，既保证磁隙内的磁通密度，又给音圈留出足够的定心公差，避免生产装配时出现音圈蹭磁隙的问题。设计思路上，盆架采用加厚冷轧钢板冲压成型，关键受力位置做加强筋结构，保证大功率工作时盆架不会因为振膜的反作用力产生谐振，盆架上的弹波安装台阶、折环安装台阶的同轴度要求控制在0.1mm以内，保证整个振动系统的同轴度，减少工作时的横向摆动。音圈骨架采用耐高温的聚酰亚胺材质，绕线采用铜包铝线材，在保证导电性能的同时降低振动系统的整体重量，提升单元的瞬态响应速度，音圈的绕制宽度要大于磁隙高度，保证大冲程运动时音圈不会脱离磁隙的均匀磁场区域，避免出现功率压缩现象。在实际安装场景中，这类单元通常采用嵌入式安装，安装孔位要匹配标准的18英寸单元开孔尺寸，开孔直径通常在420mm左右，

　　安装时要在盆架法兰与箱体安装面之间加装密封泡棉条，防止箱体漏气导致低频效率下降、低频瞬态变差。接线端子采用大电流的按压式接线柱，支持6平方以上的音箱线接入，满足大功率输出时的电流承载需求，接线端子的正负极标识清晰，避免安装时相位接反影响整套系统的低频叠加效果。很多现场扩声场景里，这类18英寸单元往往会以多只阵列的形式组成低音线阵，这时候单元的参数一致性就非常重要，结构设计时所有配合尺寸的公差都要严格控制，保证同批次单元的谐振频率、Q值、灵敏度偏差控制在允许范围内，避免多只单元组合工作时出现声干涉，影响整体的声场覆盖效果。另外，弹波的设计也非常关键，弹波的定心支片采用浸酚醛树脂的棉布材质，波纹形状经过优化，既保证足够的径向支撑力，

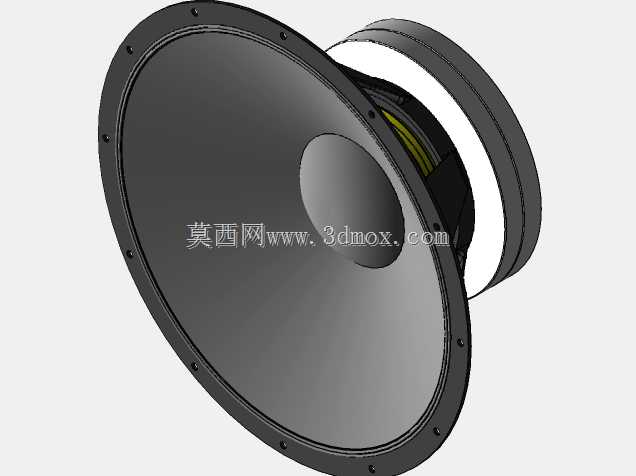

　　让音圈始终保持在磁隙中心位置，又保证轴向的顺性匹配，让振动系统的谐振频率落在设计区间内，弹波上通常会设计透气孔，平衡振膜背部的空气压力，减少空气流动带来的气动噪声。磁钢部分通常采用Y30以上牌号的铁氧体磁钢，在控制成本的同时保证足够的磁能积，磁钢的外沿会加装金属导磁罩，既可以减少漏磁，避免对周边的敏感电子设备产生磁干扰，又能起到一定的散热作用，把音圈工作时通过T型铁传导过来的热量更快散发出去。从结构建模的角度看，这类单元的建模过程需要重点关注各个配合部件的同轴度关系，振膜的曲面形状要符合声学设计的曲率要求，折环的截面形状要还原实际的橡胶折环的圆弧过渡，避免建模时出现尖锐棱角导致应力集中，盆架上的安装孔、加强筋都要按照实际生产的冲压工艺做合理的圆角处理，所有壁厚保持均匀，符合冲压加工的工艺要求，避免出现壁厚突变导致的冲压开裂问题。在实际使用中，这类单元的额定功率通常在800W到1200W之间，峰值功率可以达到2400W以上，能够满足大空间下的高声压级低频重放需求，很多户外演出的低音炮、影院的次低频音箱都会选用这类18英寸的低频单元，相比小口径单元，它的低频辐射面积更大，相同声压级下的振膜振幅更小，失真更低，能够重放更低频率的音频信号，给听众带来更强的低频氛围感与冲击力。
