15英寸单磁体基础款音频扬声器结构

　　在专业扩声系统的工程落地场景里，15英寸规格的扬声器始终是中低频段重放的核心部件，不管是户外演出的线阵列补声、剧场固定安装的主扩声通道，还是商用KTV、多功能厅的低频增强单元，这类大尺寸动圈扬声器的结构合理性，直接决定了整套音响系统的失真度、灵敏度以及长期工作的可靠性。这款单磁体基本型的15英寸音频扬声器，在结构设计上优先平衡了磁路效率与安装适配性，没有采用多磁钢堆叠的高成本方案，而是选用单块大规格铁氧体磁钢构建磁路，磁隙的宽度控制在常规音圈的适配区间，既保证了音圈在磁隙内的线性运动行程，也避免了磁隙过窄带来的装配公差要求过高、生产良率下降的问题。

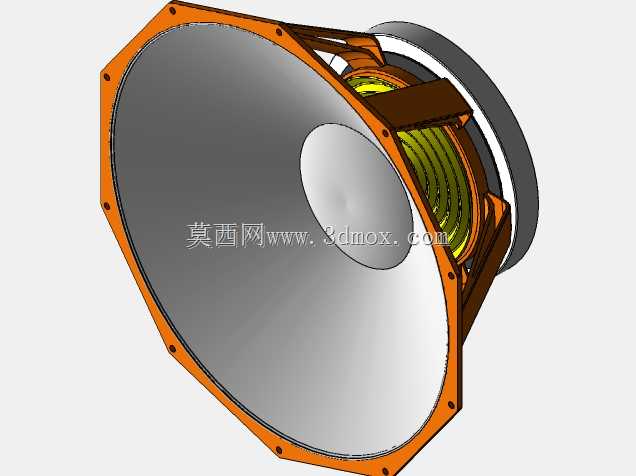

　　从安装边界来看，这款扬声器的盆架采用八边形切边的金属结构，和常规圆形盆架相比，八边形的安装法兰在相同振膜有效辐射面积下，能缩小整体占用的方形安装空间，在音箱箱体内部布局时，相邻单元的排布可以更紧凑，不会出现圆形盆架边缘互相干涉的情况。法兰上的安装孔位按照专业音响的通用孔距设计，适配市面上绝大多数15英寸音箱的预装孔位，不需要额外重新打孔调整，安装时的定位基准可以直接依托法兰的切边平面，比圆形盆架的径向定位更便捷，能减少装配时的对位误差。振膜采用锥盆结构，中心的防尘帽和振膜做了一体化的弧度过渡，既可以避免灰尘进入磁隙磨损音圈，也能优化振膜中心区域的高频分割振动，减少中频段的峰谷失真。

　　折环的设计选用了符合大行程需求的半圆弧截面，材质的顺性经过匹配，保证振膜在做长冲程往复运动时，折环不会产生额外的非线性回复力，避免大音量下的低频失真。弹波的支撑位置和音圈的绕制宽度做了匹配，保证音圈在最大线性行程内，弹波的回复力始终保持线性，不会出现弹波拉伸到极限带来的硬失真。磁路部分的T铁和华司采用低碳钢材质，导磁率经过筛选，减少磁路内部的涡流损耗，磁钢的充磁饱和度控制在合理区间，既保证磁隙内有足够的磁感应强度提升灵敏度，也避免磁钢长期工作出现退磁的问题。音圈采用耐高温的骨架材质，绕线选用铜包铝线材，在保证导电率的同时降低音圈的运动质量，提升瞬态响应速度。

　　在实际工程选型中，这类单磁体基础款扬声器的适配性非常广，不需要配套复杂的磁路冷却结构，常规的密闭箱、倒相箱设计都能适配，箱体容积的适配范围也比较宽，对于刚接触电声结构设计的工程师来说，不需要做过多的磁路仿真调整，就能获得比较稳定的频响曲线。接线端子的位置设置在盆架的侧方，和安装法兰平面保持足够的安全距离，安装时不会因为箱体内部的接线弯折导致端子受力断裂，端子的焊片尺寸适配常规的音响插接线，不需要额外定制接插件。盆架的表面采用橙色喷塑处理，除了基础的防锈功能外，在生产装配环节也更容易识别外观缺陷，减少不良品流出。

　　从结构建模的角度来看，这款扬声器的各个部件都做了合理的工艺倒角，没有出现尖锐的直角结构，不管是盆架的冲压成型，还是磁路组件的装配，都不会因为应力集中导致部件开裂。磁钢和T铁、华司的粘接位置预留了足够的胶层厚度空间，保证粘接强度的同时，不会出现胶液溢出到磁隙内部的问题。振膜和盆架、折环的粘接面做了滚花处理，提升粘接的附着力，长期大功率工作下不会出现振膜脱胶的问题。整体结构没有采用特殊的异形部件，所有零部件都可以通过常规的冲压、车削、注塑工艺加工，生产制造成本可控，适合批量规模化生产，能够满足中低端专业音响市场的大批量供货需求，在租赁类音响设备、校园公共广播系统、商超背景音响系统这类对成本敏感、对可靠性有要求的场景中，这类结构的扬声器是性价比极高的选择。
