十八英寸单磁钢专业音频扬声器结构

　　这款18英寸规格的专业音频扬声器，主要面向大型演出扩声、影院主声道扩声、户外固定安装音响系统这类高声压级需求的场景，作为电声转换核心部件承担中低频段的声能输出任务，区别于小口径家用扬声器，其设计核心围绕大动态下的低失真、长冲程线性位移以及高功率承载能力展开。从结构设计逻辑来看，磁路部分采用单块5.5英寸规格的磁钢配置，相比多磁钢拼接的方案，单磁钢结构能减少磁隙间的磁场不均匀度，降低音圈在大行程运动时的非线性失真，磁路外围的导磁碗与华司结构做了加厚处理，既可以约束磁路漏磁，避免对周边弱电设备产生磁干扰，也能提升磁隙内的磁通密度，保证音圈获得足够的驱动力。振膜部分采用锥盆式结构，折环选用高顺性的耐疲劳材质，配合定心支片的线性支撑设计，

　　能保证音圈在磁隙内做长距离轴向运动时不出现擦圈问题，额定线性冲程可以满足大动态低频信号的重放需求，不会因为冲程不足产生打底失真。盆架部分采用八边形的高强度金属结构，相比传统圆形盆架，八边形的安装边在多只扬声器阵列拼接时，能更紧密地贴合箱体安装面板，减少相邻单元之间的安装间隙，降低声干涉的影响，同时八边形的加强筋结构沿着盆架受力方向分布，在大音量工作时能抑制盆架的谐振，避免结构振动带来的音染。安装边界方面，八边形安装边上预留了均匀分布的固定孔位，孔位的位置公差按照专业音响安装标准设计，能适配市面上主流的18英寸低音箱体的安装开孔尺寸，安装边的厚度足够承受锁紧螺丝的压力，不会因为长期受力出现变形。音圈部分采用耐高温的骨架材质，

　　配合大线径的绕线设计，能承载持续的大功率输入，音圈的散热结构做了针对性优化，磁路底部预留了散热孔，工作时音圈带动的空气流动可以通过散热孔带走热量，降低长时间大功率工作下的音圈烧毁风险。接线端子部分采用大电流的接线柱设计，能适配粗线径的音响线缆，减少接线处的接触电阻，避免大信号下的接线损耗。在实际选型应用中，这类大口径单磁钢扬声器适合搭配倒相式或者号角加载式的箱体设计，在专业线阵列音响、舞台返听音箱、超低频音箱中都能适配，其单磁钢的结构相比双磁钢方案重量更轻，对于流动演出需要频繁搬运的音响设备来说，能降低整体设备的运输重量，同时磁路的一致性更好，在多只单元并联使用时，参数的离散性更小，能保证阵列中每个单元的声输出一致性，

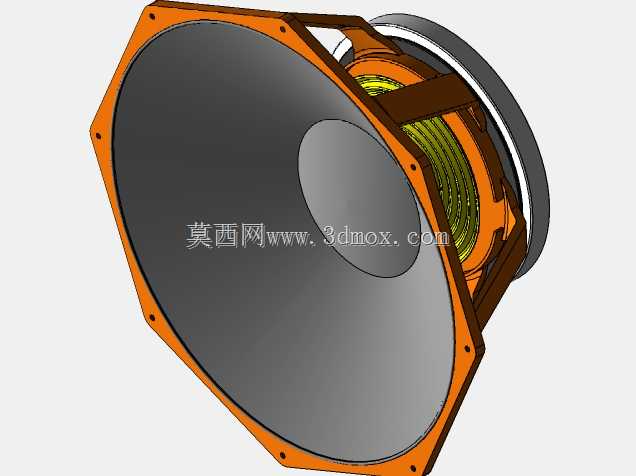

　　提升整体扩声的覆盖均匀度。从建模细节来看，模型完整还原了磁路、音圈、振膜、折环、定心支片、盆架、接线端的所有装配关系，每个部件的配合公差都按照实际生产的装配要求设置，比如音圈与磁隙的单边间隙、折环与盆架的压合宽度、定心支片的固定位置都和实际量产产品的参数一致，对于做音响结构设计的工程师来说，可以直接参考该模型的结构比例来调整自己的设计方案，验证磁路尺寸与盆架强度的匹配关系，也可以用于箱体安装位的干涉检查，提前预判装配时可能出现的结构冲突。
