法兰式三通管道连接件结构设计

　　在化工流体输送、市政给排水、工业制程管路系统中，三通类管路分流部件是改变介质流向、实现管路分支布设的核心基础元件，本次呈现的法兰连接式三通结构，针对中低压管路的安装维护需求做了针对性的结构优化。从实际工程应用场景来看，这类三通件常被用在需要频繁拆装检修的管路段，比如化工制程中需要定期清理管路积料的分支节点、暖通系统中需要接驳支路管线的转向位置、水处理系统中需要分流介质的管路交汇处，法兰连接的形式相比焊接式三通，不需要现场动火作业，安装时仅需对齐法兰螺栓孔、加装密封垫片后锁紧螺栓即可完成装配，后期检修拆卸也不会破坏相邻管路结构，能大幅降低现场施工与后期维护的作业难度。

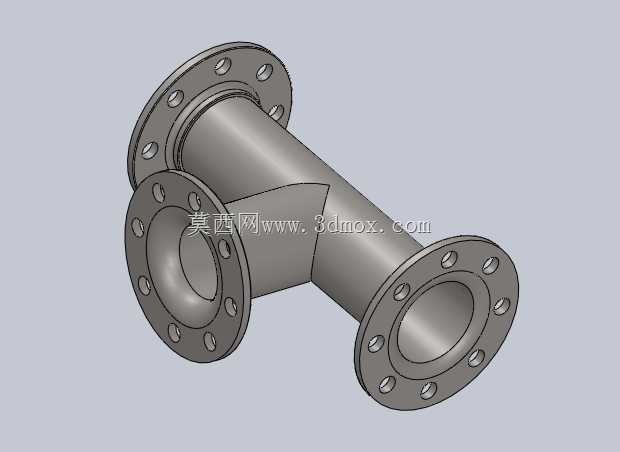

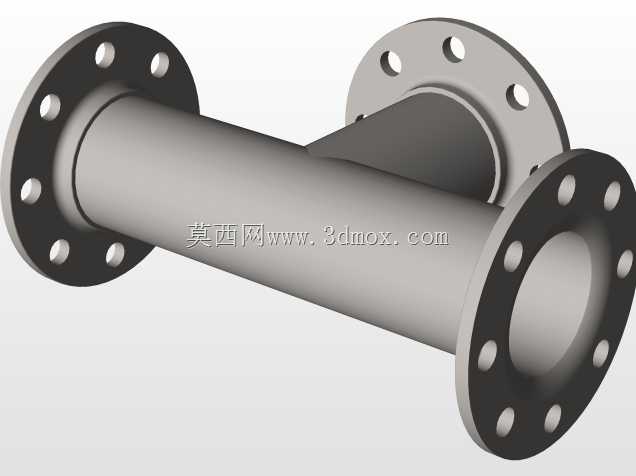

　　从功能特性来看，这款三通采用等径正交结构设计，三个接口的通径保持一致，可实现介质在三个方向的等通量分流或合流，不会因为通径突变造成局部流阻陡增，能减少介质输送过程中的压力损失，适配清水、低粘度油品、低压蒸汽等多种常规流体介质的输送需求。法兰端采用标准凸面法兰结构，法兰盘上均匀布设螺栓孔，安装时可与同压力等级的标准法兰件直接配对，不需要额外加工转接结构，密封面的凸起结构能在螺栓锁紧时给密封垫片提供均匀的压紧力，避免介质从法兰结合面渗漏，可满足常规中低压管路的密封要求。

　　设计思路上，这款三通的主体采用等壁厚圆滑过渡结构，三个管路交汇的位置做了圆弧补强处理，没有尖锐的应力集中棱角，避免管路在承压时因为应力集中造成交汇位置开裂，整体壁厚根据常规中低压管路的承压要求做了匹配设计，既不会因为壁厚过薄造成承压能力不足，也不会因为壁厚过大造成材料浪费、整体重量过高的问题。法兰盘与主体管路的连接位置做了圆角过渡，避免焊接或成型过程中该位置出现结构缺陷，提升整体结构的结构强度。

　　从安装边界尺寸来看，三个法兰端面的中心轴线处于同一平面，两两轴线呈90度正交，三个接口的法兰端面到三通中心交汇点的距离保持一致，安装时可直接根据管路走向确定安装位置，不需要额外调整角度。法兰盘的外径、螺栓孔中心圆直径、螺栓孔数量与孔径均匹配对应通径的标准法兰参数，现场安装时可直接适配通用标准的螺栓、垫片配件，不需要单独定制紧固件。整体结构的外形轮廓规整，没有外凸的异形结构，安装后占用的管路空间较小，可适配空间紧凑的管路布设场景，比如设备内部的集成管路、管廊内密集排布的管线节点等位置，不会因为结构外凸干涉相邻管线的布设。

　　在实际选型使用时，需要注意根据管路的实际工作压力、输送介质的腐蚀特性匹配对应的材质与密封垫片，这款三通的结构形式适配碳钢、不锈钢等多种常用金属管路材质，可根据实际工况需求选择对应的成型工艺，小批量场景可采用焊接成型工艺，大批量生产可采用铸造或模锻成型工艺，均能保证结构的尺寸精度与结构强度。法兰面的平面度需要满足密封要求，安装时螺栓需要按照对角顺序逐步锁紧，避免法兰面受力不均造成密封失效，日常巡检时只需检查法兰结合面是否有渗漏、螺栓是否有松动即可，维护成本较低。
