弧形卡扣式拖车连接固定结构件

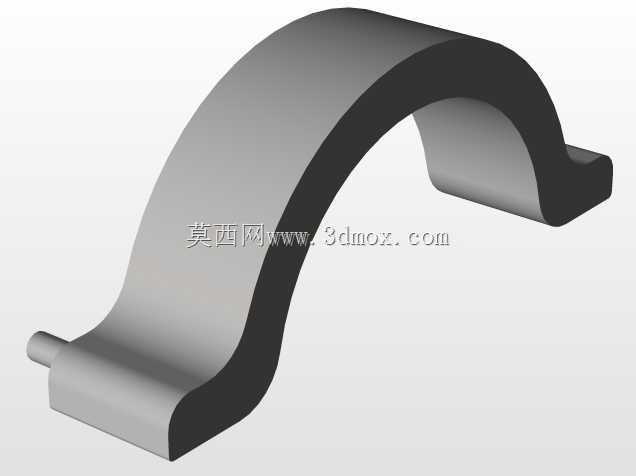

　　在户外小型拖挂设备、车间物料转运拖车、传感检测配套移动载具的连接环节，这类弧形卡扣结构件承担着快速挂接、限位防脱的核心作用，区别于传统螺栓紧固的硬连接形式，该结构依靠自身弧形轮廓的弹性形变实现卡接锁紧，无需额外辅助工具即可完成挂接与脱开操作，在需要频繁拆装拖挂单元的作业场景中，能大幅缩减工位操作的辅助时长。从结构功能逻辑来看，该构件的弧形主体段采用等厚截面设计，弯曲弧度匹配挂接轴的公称直径，安装时将开口端对准挂接销轴，施加轴向推力即可让弧形段沿销轴表面滑入，当销轴完全进入弧形内腔后，构件端部的折边卡台会自动卡入销轴端部的限位槽内，防止拖挂行进过程中因颠簸振动出现连接松脱；构件一端延伸出的圆柱定位轴，用于插入拖车挂架的定位孔内，

　　实现构件自身的旋转自由度约束，避免卡接状态下构件绕销轴转动导致脱钩。设计阶段首先要明确挂接场景的载荷边界，针对额定牵引载荷下的受力状态，对弧形段的弯曲半径、截面厚度做应力校核，确保在最大冲击载荷下弧形段的形变处于弹性区间内，不会出现塑性变形导致卡接失效；端部折边的卡接深度需要匹配销轴限位槽的深度，既要保证卡接后有足够的防脱余量，又要控制脱开操作时的按压力度在单人徒手操作的合理范围内，避免卡接过紧导致脱开困难。安装边界方面，构件圆柱定位轴的直径与挂架定位孔采用间隙配合，配合公差控制在H8/f7区间，既保证安装时能顺利插入，又不会因间隙过大导致挂接后出现旷量；弧形内腔的直径比挂接销轴大0.2-0.3mm，预留出形变余量与装配间隙，

　　避免长期使用后因锈蚀、杂物卡滞导致无法顺利挂接。在实际应用中，这类结构件常配套在小型传感检测移动平台、轻型物料转运拖车、户外便携拖挂装置上，相比传统的插销加锁片的连接形式，零件集成度更高，没有零散的小配件，不会出现锁片、插销丢失的问题，日常维护仅需定期清理弧形内腔的杂物，在接触面涂抹少量润滑脂即可保证操作顺畅。针对不同的牵引载荷需求，可以通过调整构件的材质、截面厚度来适配，轻型载具场景下采用工程塑料注塑成型即可满足强度要求，重载场景下则采用弹簧钢冲压成型后做表面发黑处理，提升耐磨性能与防锈能力。结构设计时还需要考虑操作的人机工程性，弧形段的外侧表面做圆弧过渡，没有尖锐棱角，操作人员手动挂接时不会划伤手部；端部折边的按压面做平面处理，

　　按压时受力均匀，脱开操作时仅需用拇指按压折边位置，让卡台脱离限位槽即可将构件从销轴上滑出，整个操作流程单步即可完成，不需要额外的操作培训。在传感检测移动载具的应用场景中，这类卡扣结构还能实现检测模块与拖车主体的快速分离，当需要单独使用检测模块时，无需借助工具即可完成拆分，提升了设备的场景适配能力，在车间内多点位巡检、户外线路检测等作业场景下，这种快拆结构的优势尤为明显。
