传感器安装支撑基座结构设计

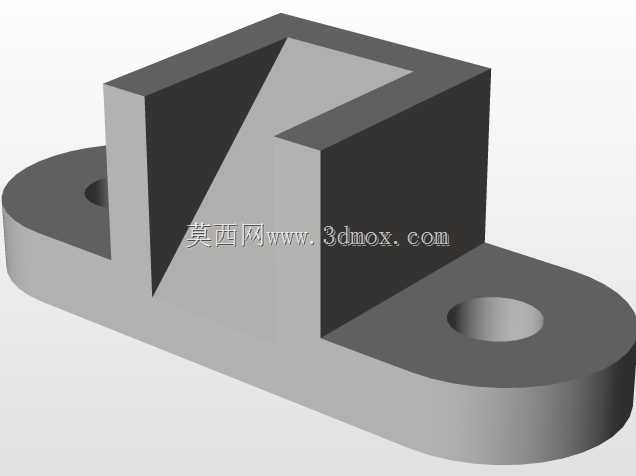

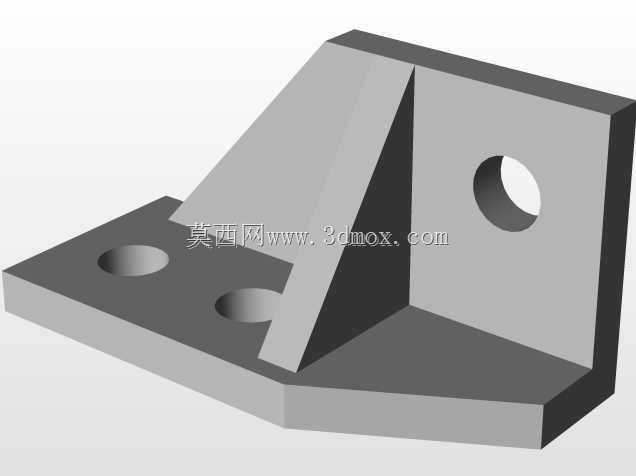

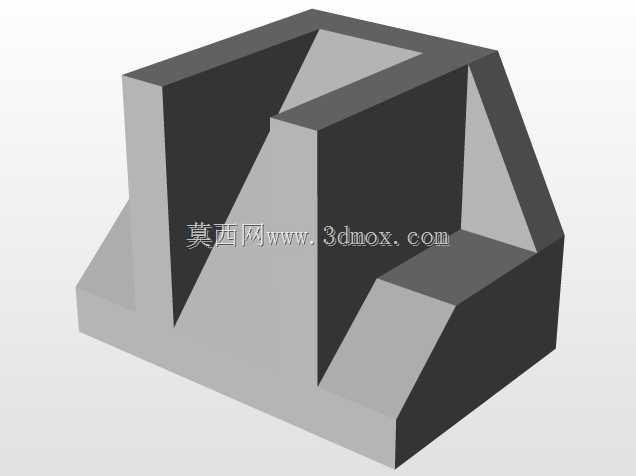

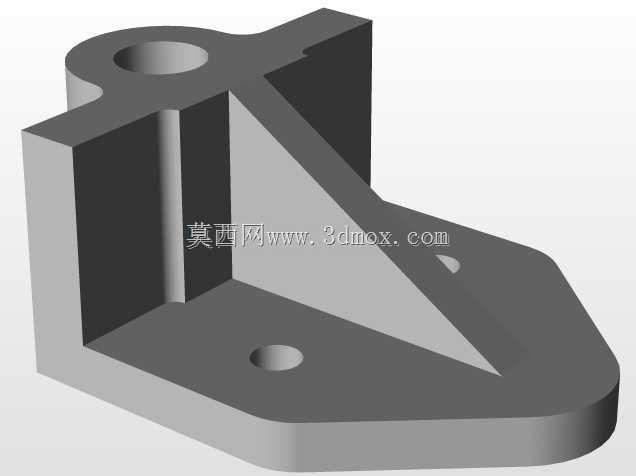

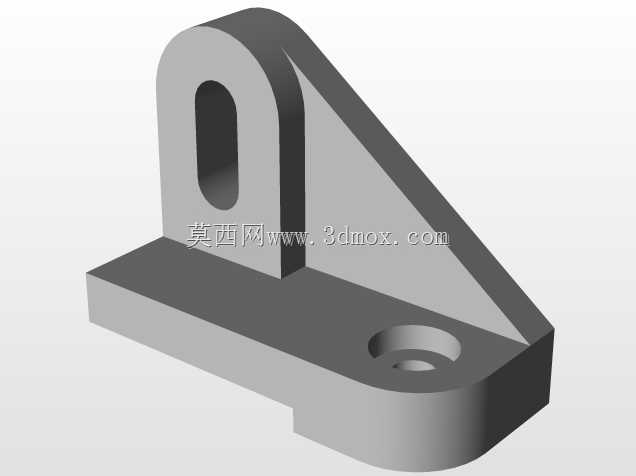

　　这款支撑基座的结构设计，核心是面向工业现场传感器的固定安装需求展开，在自动化产线、设备状态监测点位、工程机械传感单元布设场景中，这类基座是保障传感器检测精度、避免工况振动干扰的关键承力构件。从结构形态来看，基座采用带底部安装法兰的框式承力主体，外侧对称布置三角形加强筋结构，内侧预留阶梯式安装空腔，整体通过一体化切削成型的结构逻辑设计，没有多余的冗余结构，所有壁厚过渡均做了应力释放的倒角处理，避免长期受载下出现应力集中开裂的问题。

　　在实际应用场景中，这类基座主要承担两个核心功能：一是为传感器提供稳定的安装基准面，底部法兰的平面度公差控制在0.02mm以内，能够通过螺栓紧固直接固定在设备机架、检测工位台架或者工业管道的预设安装点位上，安装时不需要额外加工适配垫片，基座底面的定位边可以直接和台架的定位槽配合，快速完成安装对位，单点位安装耗时不超过两分钟，适配产线快速布设、后期维护更换的作业需求。二是通过自身的刚性结构过滤设备运行传递的高频振动，外侧的三角形加强筋并非等厚设计，靠近安装面的筋条厚度更大，向基座上部延伸时逐步收窄，这种变截面筋条的设计可以在控制整体重量的前提下，将基座的固有频率提升至1200Hz以上，避开多数工业设备运行时10-500Hz的振动频段，避免共振导致的传感器检测数据漂移、检测精度下降问题。

　　从设计思路上看，这款基座没有采用传统的实心块式结构，而是采用内部挖空的框型结构，内部空腔的阶梯面是专门为不同外形尺寸的传感器预留的安装位，空腔内壁的定位凸台可以和传感器外壳的定位槽直接卡合，不需要额外设计压块就能限制传感器的径向窜动，上部的开口结构既方便传感器线缆的布设引出，也能减少基座整体的材料消耗，相比同尺寸的实心安装座，重量降低42%，同时承力刚性没有明显衰减。在安装边界的设计上，基座底部法兰的安装孔采用长圆孔设计，孔位的调节余量为±3mm，能够适配现场安装时的孔位加工误差，不需要二次扩孔就能完成紧固；基座整体的外形轮廓没有外凸的尖锐棱角，所有外角均做了R2的圆角处理，避免安装作业时划伤操作人员，也能减少车间内粉尘、切削液在棱角处的堆积，降低后期清洁维护的工作量。

　　在功能特性的细节处理上，基座内侧的承力面做了微纹理处理，能够增大和传感器外壳接触的摩擦力，即使在设备有冲击载荷的工况下，传感器也不会出现相对滑移；加强筋和主体连接的位置做了圆弧过渡，避免焊接或者切削加工时出现应力缺陷，一体化的结构设计也消除了拼接结构带来的装配间隙，长期使用不会出现连接松动的问题。针对不同工况的适配性，这款基座的结构尺寸可以根据传感器的实际外形做等比例缩放，安装孔的孔距也可以根据现场的安装点位做适配调整，不需要重新做整体的结构拓扑优化，因为核心的承力筋条布局已经经过受力仿真验证，在150N的侧向冲击载荷下，安装面的形变量不超过0.008mm，完全满足工业级传感器的安装精度要求。在实际布设时，这类基座可以直接适配光电式、电容式、应变式等多种类型的工业传感器，不需要针对不同传感器单独设计安装支架，大幅减少了现场安装的配件种类，降低了设备运维的备件储备成本。
